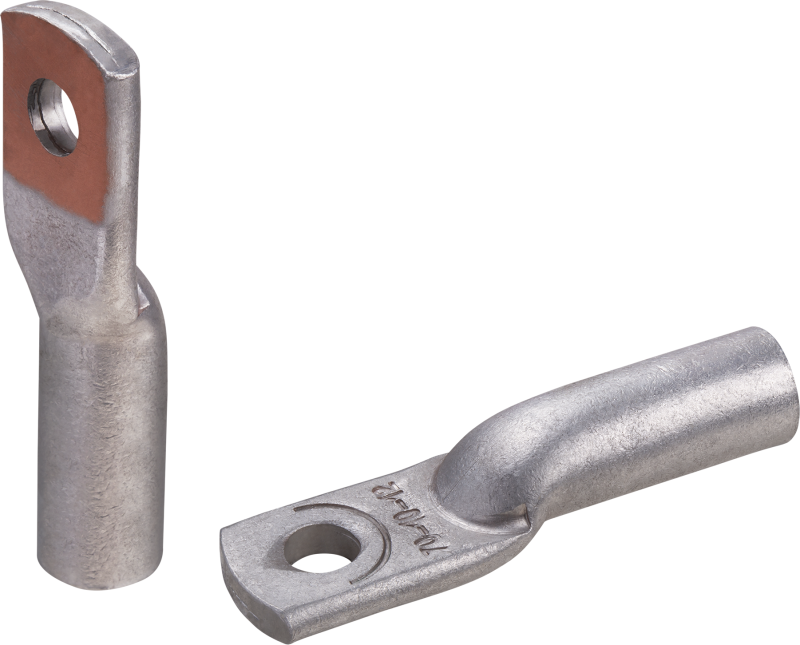

Наконечник алюмомедный 80 214 NET-ТАМ-95-12-13 (уп.25шт) Navigator 80214

Наконечник алюмомедный 80 214 (упаковка 25 штук) от бренда Navigator предназначен для надёжного соединения алюминиевых и медных токоведущих частей в силовых цепях. Артикул 80214 из серии NET-ТАМ обеспечивает прочную и долговечную коммутацию даже в условиях повышенной нагрузки.

Назначение и область применения

Наконечник алюмомедный 80 214 используется для оконцевания алюминиевых жил сечением 95 мм2 перед подключением к болтовым зажимам, аппаратам защиты, распределительным щитам и другим контактным узлам. Подходит для работы с сталеалюминиевыми проводами. Применяется в энергетике, на промышленных объектах, в системах освещения и на транспорте - там, где требуется переход между алюминием и медью без потерь контакта.

Технические характеристики

• Номинальное сечение: 95 мм2 - соответствует площади поперечного сечения алюминиевой жилы
• Материал: алюминий с медным покрытием (Al/Cu) - предотвращает электрохимическую коррозию на границе металлов
• Размер резьбы: М12 - совместим с болтами и гайками диаметром 12 мм
• Форма поперечного сечения: адаптирована под круглые и секторные многопроволочные жилы
• Упаковка: 25 штук в одной упаковке
• Артикул: 80214, серия: NET-ТАМ

Совместимость и монтаж

Наконечник алюмомедный 80 214 монтируется с помощью опрессовки специальным клещами. Для качественного соединения используйте матрицу, подходящую под сечение 95 мм2 и тип наконечника Al/Cu. Убедитесь, что зачищенная часть жилы полностью помещается внутрь трубки наконечника - не допускайте выступания проводов. После опрессовки проверьте механическую прочность соединения легким растяжением. Наконечник совместим с болтами М12, поэтому подходит для большинства стандартных клеммных колодок и автоматических выключателей.

Преимущества

• Медное покрытие снижает сопротивление контакта и повышает теплостойкость
• Защита от окисления алюминия благодаря композитному материалу
• Высокая механическая прочность после опрессовки
• Совместимость с сталеалюминиевыми проводами - расширяет возможности применения
• Удобная упаковка по 25 штук - экономична для крупных проектов

Ограничения применения

• Не предназначена для одножильных жестких проводов - требует многопроволочных жил
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или температур выше +105 C
• Запрещено применять с жилами меньшего сечения - возможен перегрев и потеря контакта
• Не подходит для установки в помещениях с высокой влажностью без дополнительной герметизации

Примеры использования

• Подключение алюминиевого кабеля КГЭ 3×95 к входному автомату в распределительном щите
• Соединение сталеалюминиевого провода АС 95/16 с клеммой трансформатора
• Оконцовка фазных жил в промышленных станках с алюминиевой проводкой
• Монтаж заземляющих контуров на подстанциях

Практические советы

• Перед монтажом обязательно зачистите жилу до металлического блеска - оксидная плёнка на алюминии увеличивает сопротивление
• Используйте только инструмент с регулируемым усилием - недостаточно или слишком сильное давление испортит наконечник
• Проверяйте соответствие диаметра резьбы М12 с зажимом оборудования - не все клеммы рассчитаны на такой размер
• При работе с несколькими наконечниками храните их в сухом месте - влага способствует коррозии
• Для контроля качества можно сделать пробный замер сопротивления контакта после сборки - норма менее 10 мОм
