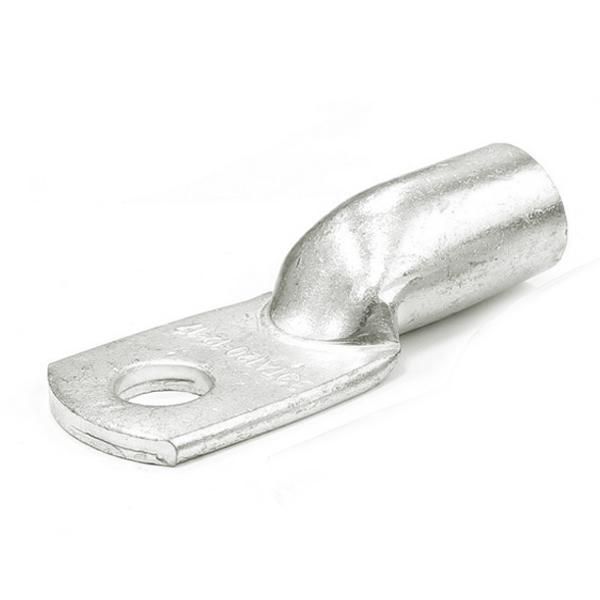

Наконечник кабельный ТА 95-12-13 опрес. ГОСТ 9581-80 алюм. TOKOV ELECTRIC TKE-TA-95-12-13

Наконечник кабельный ТА 95-12-13 опрессовочный алюминиевый ГОСТ 9581-80 от бренда TOKOV ELECTRIC предназначен для надёжного соединения алюминиевых кабелей сечением 95 мм2 с болтовыми контактами. Артикул tke-ta-95-12-13 соответствует требованиям ГОСТ и используется в силовых цепях промышленного оборудования.

Назначение и область применения

Наконечник ТА 95-12-13 применяется для оконцевания алюминиевых жил кабелей перед подключением к зажимам, шинам или аппаратам с резьбой М12. Подходит для установки на трансформаторах, распределительных щитах, коммутационных устройствах и других системах, где требуется прочное и долговечное соединение. Используется в энергетике, машиностроении, металлургии и на объектах с высокими токовыми нагрузками.

Технические характеристики

• Материал: алюминий - обеспечивает хорошую проводимость и устойчивость к коррозии в нормальных условиях
• Номинальное сечение: 95 мм2 - совпадает с сечением алюминиевой жилы кабеля
• Форма поперечного сечения: круглая / секторная - позволяет использовать как с одножильными, так и с многожильными кабелями
• Размер резьбы: М12 - подходит для болтов диаметром 12 мм
• Количество крепёжных отверстий: одно - для фиксации одним болтом
• Цвет: естественный цвет алюминия - без покрытия, не окрашен
• Стандарт: ГОСТ 9581-80 - соответствие государственному стандарту на кабельные наконечники

Совместимость и монтаж

Наконечник TAKO ELECTRIC tke-ta-95-12-13 совместим с алюминиевыми кабелями сечением 95 мм2. Для монтажа необходимо:

• Зачистить изоляцию с жилы на длину, равную глубине гильзы наконечника
• Вставить жилу до упора в трубчатую часть наконечника
• Обжать специальным прессом с матрицей, подходящей для сечения 95 мм2 и типа “ТА”
• Убедиться, что обжим выполнен равномерно - без трещин и перекосов
• Подсоединить к болту М12 через одно крепёжное отверстие

Не используйте плоскогубцы или обычные клещи - они не обеспечивают нужного давления и приведут к плохому контакту.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 9581-80, который регламентирует форму, размеры, механическую прочность и электропроводность наконечников. Соответствие стандарту гарантирует безопасность при работе с напряжениями до 1000 В переменного тока и соблюдение требований к тепловым режимам соединений.

Преимущества

• Высокая электропроводность алюминия снижает потери мощности при больших токах
• Одно отверстие упрощает монтаж и исключает необходимость сложной фиксации
• Гладкая поверхность без острых кромок предотвращает повреждение изоляции при сборке
• Соответствие ГОСТ обеспечивает взаимозаменяемость с другими изделиями этого стандарта

Ограничения применения

• Не предназначена для медных кабелей - использование с медью вызывает электрохимическую коррозию
• Не рекомендуется применять в агрессивных средах (высокая влажность, химические пары, солевые испарения) без дополнительной защиты
• Не подходит для частых вибраций или ударных нагрузок - возможна усталостная деформация
• Требует точного подбора инструмента для обжима; некорректный обжим снижает срок службы

Примеры использования

• Подключение алюминиевого кабеля 95 мм2 к шине в распределительном щите 0,4 кВ
• Соединение выводов трансформатора с медной шиной через переходной наконечник (при использовании медного болта М12)
• Фиксация кабеля на входе в автоматический выключатель с резьбовым зажимом М12
• Монтаж в промышленных конвейерах, где используются крупные алюминиевые кабели

Практические советы

• Перед монтажом проверьте внутренний диаметр гильзы - он должен точно соответствовать диаметру жилы кабеля
• При использовании многожильного кабеля уплотните жилы перед вставкой, чтобы избежать выпадения отдельных проволочек
• После обжима осмотрите место соединения: если видны трещины или расслоение - замените наконечник
• Для длительной работы в условиях повышенной влажности рекомендуется нанести антикоррозийную смазку на контактную поверхность
• Артикул tke-ta-95-12-13 - единственный вариант в линейке TOKOV ELECTRIC с этими параметрами; другие модели имеют другую резьбу или сечение
