Наконечник алюминиевый ТА 95-12.5-13.5 DL-95 - UNP10-095-14-12 IEK

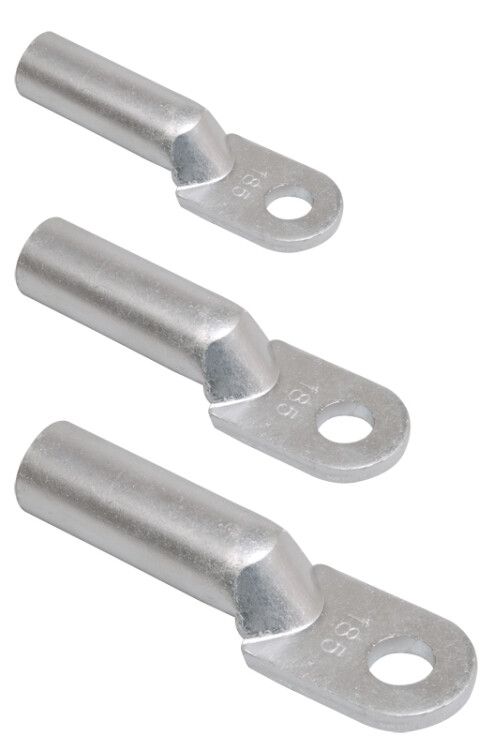

Наконечник алюминиевый кабельный DL-95 опрессовочный от IEK предназначен для надёжного соединения алюминиевых многопроволочных жил с контактными элементами через опрессовку. Артикул unp10-095-14-12 соответствует стандартным требованиям для силовых цепей до 1000 В.

Назначение и область применения

Наконечник алюминиевый кабельный DL-95 опрессовочный используется для оконцевания алюминиевых кабелей и проводов с поперечным сечением 95 мм2. Применяется там, где требуется прочное и долговечное соединение: распределительные щиты, трансформаторные подстанции, промышленное оборудование, системы заземления и нулевой защиты. Подходит для работы в условиях повышенной влажности и на улице, если установлен в защищённом корпусе.

Технические характеристики

• Номинальное сечение кабеля: 95 мм2 - обеспечивает пропускание больших токов без перегрева
• Материал: алюминий - легкий, коррозионностойкий, совместим с алюминиевыми жилами
• Форма жилы: многопроволочная круглая или секторная - поддерживает плотную опрессовку
• Наружный диаметр: 18 мм - позволяет установить в стандартные клеммы и зажимы
• Внутренний диаметр: 12,5 мм - точно соответствует внешнему диаметру изоляции кабеля 95 мм2
• Цвет: серый - визуально отличает алюминиевые наконечники от медных
• Срок службы: 5 лет - гарантия работоспособности при соблюдении условий монтажа и эксплуатации
• Способ монтажа: опрессовка - требует специальных клещей, исключает пайку

Совместимость и монтаж

Наконечник DL-95 опрессовочный совместим с алюминиевыми кабелями типа АВР, АВВГ, АПвП, АС и аналогичными. Для монтажа необходимы гидравлические или механические опрессовочные клещи с матрицей под диаметр 18 мм. Перед опрессовкой необходимо удалить изоляцию на длине, равной глубине гильзы наконечника - около 25–30 мм. После опрессовки проверьте герметичность соединения: деформация должна быть равномерной, без трещин и выступов. Никогда не используйте плоскогубцы - это повредит металл и снижает надёжность контакта.

Безопасность и стандарты

Наконечник алюминиевый DL-95 соответствует ГОСТ 7385-81 и международному стандарту IEC 60947-7-1. Материал не содержит свинца и других токсичных компонентов. Серый цвет соответствует нормированию для алюминиевых соединений, что предотвращает случайное смешивание с медными деталями. Соответствие стандартам обеспечивает безопасность при работе в сетях до 1000 В переменного тока.

Преимущества

• Высокая электропроводность алюминия при минимальной массе - удобен для тяжёлых кабелей
• Устойчивость к окислению благодаря качественной поверхности - снижает риск нагрева в месте контакта
• Стандартный внутренний диаметр 12,5 мм - точное соответствие типовым кабелям 95 мм2
• Опрессовка вместо пайки - быстрее, надёжнее, не требует горелки и флюса
• Серый цвет - легко идентифицировать материал жилы на сложных объектах

Ограничения применения

• Не применяется для медных кабелей - вызывает электрохимическую коррозию при контакте с медью
• Не рекомендован для частых изгибов или вибрационных нагрузок - возможна усталостная трещина в металле
• Не предназначена для открытого монтажа без кожуха - алюминий чувствителен к агрессивной среде (соли, кислоты)
• Срок службы 5 лет - после этого срока рекомендуется проверка состояния контактов, особенно в промышленных условиях

Примеры использования

• Подключение алюминиевого кабеля 95 мм2 к шине в распределительном щите 0,4 кВ
• Заземление промышленного оборудования с алюминиевым проводом
• Соединение кабеля от трансформатора с автоматическим выключателем
• Монтаж в системах освещения крупных складских комплексов

Практические советы

• Перед установкой зачистите жилу до блестящего металла - оксидная плёнка увеличивает сопротивление
• Выбирайте опрессовочные клещи с матрицей, подходящей именно под 18 мм - слишком маленькая или большая матрица испортит наконечник
• Проверяйте усилие опрессовки: недостаточно - плохой контакт; слишком сильно - раздавливается жила
• После монтажа затяните болт в клемме с моментом, указанным в документации оборудования - не переусердствуйте
• На объектах с высокой влажностью или химической активностью - используйте антиоксидантную пасту на основе цинка перед установкой
