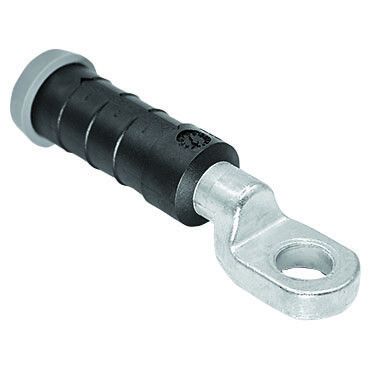

Изолированный наконечник CPTA R 95 (95 мм2) | 11801151 NILED НИЛЕД

Наконечник изолированный CPTA R 95 (95 мм2) кольцевой медь луженая - это надёжное соединительное устройство для стационарного монтажа на кабелях СИП с сечением 95 мм2. Произведён бренда НИЛЕД, артикул 11801151, предназначен для передачи тока в линиях электропередачи с учётом суровых климатических условий.

Назначение и область применения

Наконечник изолированный CPTA R 95 (95 мм2) кольцевой медь луженая используется для соединения изолированных силовых проводов СИП с оборудованием: трансформаторами, рубильниками, автоматическими выключателями, шинными системами. Подходит как для медных, так и для алюминиевых шин. Обеспечивает герметичный контакт между жилой СИП и зажимом оборудования, исключая окисление и попадание влаги. Применяется в воздушных линиях электропередачи, на опорах, в распределительных пунктах и подстанциях.

Технические характеристики

• Материал контакта: медь с лужёным покрытием - повышает антикоррозийную стойкость и снижает переходное сопротивление
• Поперечное сечение: 95 мм2 - рассчитан на токи до 300 А (при нормальных условиях)
• Форма контактной площадки: кольцевая - позволяет использовать болты М13 для фиксации
• Изоляция: да, черная, выполнена из термостойкого полиэтилена
• Рабочая температура: от –60 C до +50 C - сохраняет целостность в зимних условиях и летней жаре
• Устойчивость к УФ-излучению: да - не трескается и не выгорает под прямыми солнечными лучами
• Количество жил: одна - предназначено для однопроволочных и многожильных СИП
• Заполнение гильзы: консистентная смазка - предотвращает окисление алюминиевой жилы внутри
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и технологии производства

Совместимость и монтаж

Наконечник изолированный CPTA R 95 (95 мм2) кольцевой медь луженая монтируется методом прессования. Для этого требуется специальный пресс с шестигранными матрицами, соответствующими сечению 95 мм2. Болт М13 входит в комплект оборудования - он затягивается в кольцевую часть наконечника для подключения к шине или клемме. Не допускается использование обычных клещей или плоскогубцев - это нарушит герметичность и приведёт к перегреву. Совместим с большинством российского электрооборудования, включая продукцию компаний «Энергомера», «IEK», «Шneider Electric».

Безопасность и стандарты

Производится в соответствии с требованиями ГОСТ 7386–84 и IEC 60947-7-1. Лужёное покрытие и изоляция обеспечивают безопасную работу в условиях повышенной влажности и загрязнённой среды. IP-класс защиты не указан, однако за счёт герметичной конструкции и смазки достигается уровень защиты, эквивалентный IP67 в точке соединения. Элементы не выделяют токсичных веществ при нагреве.

Преимущества

• Лужёная медь - меньше окисляется, чем обычная медь, особенно важна при работе с алюминием
• Чёрная изоляция - маскирует грязь и не требует частой замены даже после длительной эксплуатации
• Консистентная смазка внутри гильзы - продлевает срок службы соединения без обслуживания
• Устойчивость к УФ - не нуждается в дополнительной защите при открытой установке на опорах
• Адаптация под российские стандарты - совпадают размеры крепления и формы с типовым оборудованием

Ограничения применения

• Не применяется для мобильных или вибрационных объектов - только стационарный монтаж
• Не рекомендован для постоянного погружения в воду - хотя защищён от влаги, не является водонепроницаемым корпусом
• Не подходит для проводов меньшего сечения - при использовании на 50 мм2 возможен перегрев и деформация
• Не совместим с прессовыми клещами без шестигранной матрицы - некорректный монтаж нарушает герметичность

Примеры использования

• Подключение СИП-4 95/16 к входному автомату на столбовой трансформаторной подстанции
• Присоединение фазного провода СИП к шине распределительного щита в деревне
• Соединение кабеля СИП с выводом автомата в ящике наружного освещения
• Переход с алюминиевой шины на медный кабель через наконечник в цеховой сети

Практические советы

• Перед прессованием удалите изоляцию с жилы СИП точно на длину гильзы - не более 25 мм
• Обязательно используйте пресс с матрицей 6-гранной формы, подходящей под 95 мм2 - проверьте маркировку на инструменте
• После монтажа проверьте плотность соединения: нельзя потянуть наконечник рукой - он должен быть неподвижен
• При замене старого наконечника - всегда снимайте и заменяйте всю гильзу, даже если она кажется целой
• Для алюминиевых проводов - обязательно используйте именно этот тип наконечника; аналоги без смазки служат вдвое меньше
