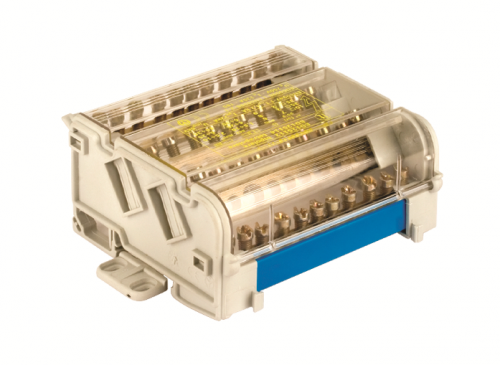

Блок распределительный на DIN рейку 4р 160А, 5х7мм 1х8мм 1х9мм 1х12мм | BD16084 DKC ДКС

Блок распределительный на DIN-рейку 4 полюса 160А от DKC (ДКС), артикул bd16084, предназначен для надёжного и компактного распределения тока в щитовых устройствах. Он обеспечивает организованное подключение нескольких нагрузок к одному входящему проводнику, сохраняя порядок и безопасность внутри электрощита.

Назначение и область применения

Блок распределительный на DIN-рейку 4 полюса 160А используется для разветвления силового контура: один мощный входной проводник делится на восемь отдельных выходов на каждом полюсе. Подходит для установки в распределительных щитах промышленного, коммерческого и жилого назначения. Часто применяется в системах управления станками, конвейерами, освещением, HVAC и других объектах с высокой плотностью подключений.

Технические характеристики

• Номинальный ток: 160 А - выдерживает длительную нагрузку до этого значения без перегрева;
• Количество полюсов: 4 - каждый полюс работает независимо, поддерживает фазу или ноль;
• Количество клемм на полюс: 8 - всего 32 точки подключения, что позволяет распределить одну линию на множество потребителей;
• Поперечное сечение проводника: 25–95 мм2 - совместим с крупными медными или алюминиевыми кабелями;
• Наличие N-шины: да - отдельная шина для нулевого проводника, исключает смешивание фаз и PE;
• Рабочее напряжение: 380 В - рассчитан на трёхфазные сети переменного тока;
• Материал токоведущих элементов: латунь - обеспечивает низкое переходное сопротивление и долговечность;
• Количество модулей: 4 - занимает 4 стандартных модуля на DIN-рейке (72 мм);
• Корпус: полиамид PA6.6 - самозагасающий материал, устойчив к нагреву и механическим повреждениям;
• Способ монтажа: на DIN-рейку типа TS35/7,5 или TS35/15 - стандартный крепёж для промышленных щитов.

Совместимость и монтаж

Блок распределительный на DIN-рейку 4 полюса 160А легко устанавливается на любую стандартную DIN-рейку. Для монтажа достаточно защёлкнуть его на рейке - никаких дополнительных креплений не требуется. Каждый контакт зажимается винтом M6; рекомендуется использовать отвёртку с моментом 1,8–2,2 Нм. Перед подключением проверьте соответствие сечения провода: слишком тонкий провод (менее 25 мм2) может плохо фиксироваться, слишком толстый (более 95 мм2) - не войдёт в гильзу. Убедитесь, что все провода зачищены на 10–12 мм, чтобы обеспечить надёжный контакт.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок. Защитный экран на лицевой стороне предотвращает случайное прикосновение к токоведущим частям. Задняя крышка изолирует блок от металлической поверхности щита и DIN-рейки, снижая риск замыкания. Материал корпуса PA6.6 соответствует нормам UL94 V-0 - не поддерживает горение. Продукт прошёл испытания на термическую стойкость и электрическую прочность в рамках внутренних стандартов DKC.

Преимущества

• Высокая плотность подключений: 8 точек на полюс позволяют отказаться от множества отдельных клеммников;
• Удобство обслуживания: доступ к каждому винтовому соединению без демонтажа соседних устройств;
• Стабильность контакта: латунные шины обеспечивают минимальное сопротивление даже при больших токах;
• Экономия места: 4 модуля вместо 32 отдельных клеммников - оптимально для компактных щитов;
• Чёткая разметка: отдельная N-шина исключает путаницу между рабочим нулём и защитным заземлением.

Ограничения применения

Не предназначена для работы в условиях постоянной вибрации без дополнительной фиксации - возможен ослабление зажимов. Не следует применять в средах с повышенной коррозионной активностью (например, морской воздух, химические цеха) без внешней защиты. Блок не имеет IP-защиты - запрещён к установке во влажных помещениях без герметичного кожуха. Также не подходит для автоматических систем, требующих быстрого отключения - он не является коммутационным устройством.

Примеры использования

• Подключение 8 насосов к одной фазе в системе водоснабжения;
• Разведение питания на 8 светильников в офисном помещении;
• Распределение 380 В от главного автомата на 4 станка, каждый из которых питается через три фазы + N;
• Объединение нулевых проводов от группы розеток в одном щите.

Практические советы

• Перед сборкой щита проверьте, что все провода имеют одинаковое сечение - это гарантирует равномерное распределение нагрузки;
• Используйте метки на проводах: так будет легче найти нужную линию при ремонте;
• Затягивайте винты равномерно - переусердствовать нельзя, иначе можно повредить резьбу в латуни;
• Если в щите мало места, убедитесь, что рядом есть свободные 4 модуля - блок не допускает боковой компрессии;
• Для удобства обслуживания оставляйте минимум 10 мм свободного пространства перед блоком - это необходимо для доступа отвёртки.
