Блок распределительный на DIN рейку 4р 160А, 8х7мм 2х9мм 1х12мм | BD160134 DKC ДКС

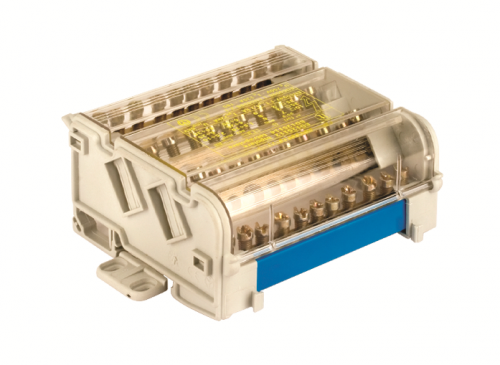

Блок распределительный на DIN-рейку 4 полюса 160А, сечение 8х7мм, 2х9мм, 1х12мм от DKC (ДКС), артикул bd160134, предназначен для надёжного и компактного распределения тока в щитовых устройствах. Этот элемент из серии Quadro обеспечивает организованное подключение нескольких нагрузок к одному входящему проводнику, снижает риск перепутывания цепей и упрощает обслуживание.

Назначение и область применения

Блок распределительный используется для разветвления силового контура: один входной проводник делится на до четырёх отдельных линий. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Часто применяется в системах управления оборудованием: конвейерах, насосных станциях, освещении, HVAC-системах. Особенно эффективен там, где требуется чёткая разводка фаз и нуля без лишних соединений.

Технические характеристики

• Номинальный ток: 160 А - выдерживает высокую нагрузку без перегрева
• Количество полюсов: 4 - три фазы + ноль (N-шина есть)
• Поперечное сечение проводника: 25–95 мм2 - совместим с крупными медными и алюминиевыми кабелями
• Количество клемм на полюс: 13 - можно подключить до 13 проводов на каждый полюс
• Материал токоведущих частей: латунь - высокая проводимость и долговечность
• Материал изоляции: поликарбонат - термостойкий, самозагасающий
• Количество модулей: 4 - занимает 4 стандартных модуля на DIN-рейке (72 мм)
• Защитный экран: да - закрывает токоведущие части с лицевой стороны
• Задняя крышка: да - исключает контакт с DIN-рейкой или металлом за щитом

Совместимость и монтаж

Блок распределительный на DIN-рейку 4 полюса 160А легко монтируется на стандартную рейку типа TS35/7,5 или TS35/15. Установка происходит путём защёлкивания - никаких болтов или инструментов не требуется. Для подключения используйте гаечные ключи: затягивайте винты равномерно, чтобы не повредить латунные клеммы. Максимальная площадь сечения - 95 мм2; минимальная - 25 мм2. Не допускается использование проводов меньше 25 мм2 - они не будут надёжно зажаты. Каждый полюс имеет 13 отверстий - можно подключить до трёх основных кабелей и десяти отводов. Обязательно проверьте соответствие сечения провода и клеммы перед затяжкой.

Безопасность и стандарты

Изоляция выполнена из поликарбоната, соответствует требованиям UL94 V-0 - материал не поддерживает горение. Защитный экран и задняя крышка обеспечивают класс защиты IP20 - предотвращают случайное прикосновение к токоведущим частям. Блок прошёл испытания на тепловое воздействие и механическую прочность согласно IEC 60947-7-1. Применяется в соответствии с ГОСТ Р 50030.2 и ГОСТ Р 50345.

Преимущества

• Высокая плотность подключения: 13 клемм на полюс позволяют отказаться от дополнительных ответвителей
• Удобство диагностики: все точки подключения видны и доступны без демонтажа
• Стабильность контакта: латунные шины не окисляются, сохраняют низкое переходное сопротивление
• Экономия места: 4 модуля заменяют несколько отдельных клеммных колодок
• Готовая система: наличие N-шины и защитных элементов исключает необходимость докупать комплектующие

Ограничения применения

• Не предназначены для переменного тока выше 160 А - превышение вызовет перегрев и выход из строя
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации
• Не подходит для внешней установки - не имеет герметичной защиты (IP20)
• Не следует применять с многожильными проводами без наконечников - возможен обрыв жил
• Запрещено подключать провода сечением менее 25 мм2 - не будет достаточного контакта

Примеры использования

• Подключение трёх фаз и нуля от главного автомата к групповым автоматам в этажном щите
• Разведение питания на несколько насосов в котельной
• Распределение напряжения между осветительными цепями в торговом центре
• Объединение нескольких датчиков и контроллеров на одной фазе в автоматизации производства

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения тестером
• Используйте наконечники (наконечники типа ШК или НШВИ) для многожильных проводов - это повысит надёжность
• Не затягивайте винты слишком сильно - латунь мягче стали, можно сорвать резьбу
• При использовании в щитах с большим числом устройств - пометьте каждую клемму этикеткой
• Проверяйте температуру блока через 1–2 часа после включения: если он нагревается свыше 40C - проверьте правильность подбора сечения и затяжки
• Блок распределительный на DIN-рейку 4 полюса 160А от DKC (ДКС) - артикул bd160134 - идеально сочетается с другими изделиями серии Quadro, что упрощает сборку унифицированных щитов
