Блок распределительный на DIN рейку 4р 125А, 11х6мм 2х7,5мм2x9мм. | BD125154 DKC ДКС

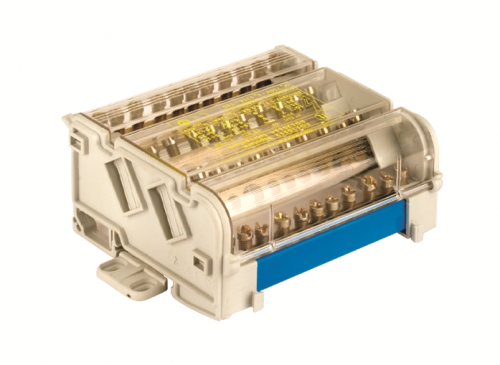

Блок распределительный на DIN-рейку 4 полюса 125А от DKC (ДКС), артикул bd125154, предназначен для надёжного и компактного распределения электроэнергии внутри щитов. Он обеспечивает безопасное соединение нескольких нагрузок от одного входящего провода, сохраняя порядок и доступность обслуживания.

Назначение и область применения

Блок распределительный на DIN-рейку 4 полюса 125А используется для создания чёткой и организованной системы распределения тока в электрощитах. Подходит для разветвления одной фазы или нулевого проводника на несколько потребителей - например, групп освещения, розеток, автоматических выключателей или оборудования. Применяется в промышленных, коммерческих и жилых объектах, где важна надёжность и удобство обслуживания.

Технические характеристики

• Максимальный рабочий ток: 125 А
• Количество полюсов: 4 (три фазных + один N-полюс)
• Номинальное напряжение: до 690 В
• Поддерживаемое сечение проводника: 25–50 мм2
• Количество модулей: 4 (занимает 4 модуля на DIN-рейке)
• Наличие N-шины: да (выполнена отдельно, совместима с системой TN-S/TN-C-S)
• Материал токоведущих элементов: латунь (бронзовые бруски с 15 отверстиями на каждом полюсе)
• Материал корпуса: поликарбонат (PA6.6, самозагасающий, не поддерживает горение)
• Способ монтажа: на DIN-рейку (по стандарту EN 60715)

Совместимость и монтаж

Блок распределительный на DIN-рейку 4 полюса 125А легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: каждый контакт имеет три отверстия для проводов (два по 7,5 мм и два по 9 мм, одно - 11×6 мм), что позволяет гибко распределять проводники. Установка требует только отвёртки - никаких специальных инструментов не требуется. После установки рекомендуется проверить затяжку всех винтов через 1–2 недели работы.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для устройств распределения энергии. Защитный экран на лицевой стороне исключает случайное прикосновение к токоведущим частям. Задняя крышка предотвращает контакт с DIN-рейкой или другими металлическими поверхностями за блоком, снижая риск замыкания. Материал корпуса PA6.6 соответствует нормам UL94 V-0 - самозагасающий, не распространяет пламя. Блок прошёл испытания на термическую стойкость и механическую прочность.

Преимущества

• Высокая плотность соединений: 15 точек подключения на полюс позволяют использовать один блок вместо нескольких однополюсных
• Удобная маркировка: каждое отверстие легко идентифицируется, упрощает диагностику и обслуживание
• Стабильность контакта: латунные шины обеспечивают низкое переходное сопротивление даже при длительной нагрузке 125 А
• Защищённая конструкция: экранирование и задняя крышка повышают уровень безопасности при работе рядом с щитом
• Совместимость с сериями DKC Quadro: легко интегрируется в уже установленные системы распределения

Ограничения применения

• Не предназначено для подключения проводов меньше 25 мм2 - возможен плохой контакт и перегрев
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации - винты могут ослабнуть
• Запрещено применять вне закрытых электрощитов - открытый монтаж не допускается из-за отсутствия защиты IP
• Не подходит для переменного тока выше 690 В или постоянного тока свыше 800 В

Примеры использования

• Распределение фазы L1 между несколькими автоматами в распределительном щите цеха
• Объединение нулевых проводов от группы розеток в офисном помещении
• Создание точки ответвления для питания конвейера, насоса и вентилятора от одного кабеля
• Использование в качестве N-распределителя в системе TN-S после главного автомата

Практические советы

• Перед монтажом убедитесь, что сечение кабеля попадает в диапазон 25–50 мм2 - меньшие провода не будут надёжно зажаты
• При использовании многожильных проводов применяйте наконечники - они предотвращают деформацию и улучшают контакт
• Не перегружайте один полюс более чем 125 А - даже при наличии четырёх полюсов каждый рассчитан на максимальный ток отдельно
• При сборке щита оставьте минимум 10 мм свободного места вокруг блока для теплоотвода и доступа к винтам
• Блок распределительный на DIN-рейку 4 полюса 125А от DKC (ДКС) совместим с любыми модульными устройствами серии Quadro - можно комбинировать с УЗО, автоматами и другим оборудованием
