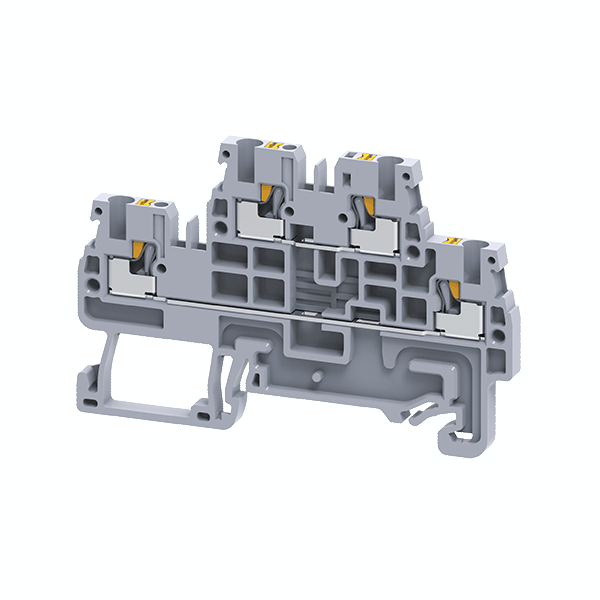

Клемма 2х-ярусная push-in 2,5 кв.мм, без перем. OptiClip CPDL-2,5-2L-I-BU-синий - 331863 КЭАЗ

Клемма 2х-ярусная push-in 2,5 кв.мм, синяя серия OptiClip CPDL-2,5-2L-I-BU от КЭАЗ - это компактное решение для быстрого и надёжного подключения проводов в распределительных щитах. Благодаря двухуровневой конструкции и пружинному зажиму без инструментов, она снижает время монтажа и повышает плотность коммутации в ограниченном пространстве.

Назначение и область применения

Клемма 2х-ярусная push-in 2,5 кв.мм, синяя серия OptiClip CPDL-2,5-2L-I-BU предназначена для создания электрических соединений в распределительных шкафах и щитах автоматических систем управления (САУ). Подходит для монтажа на DIN-рейку 35 мм. Идеальна там, где важны скорость сборки, компактность и надёжность контакта - например, в промышленной автоматике, системах освещения, вентиляции, конвейерах и панелях управления.

Технические характеристики

• Тип соединения: пружинный push-in (без инструментов)
• Номинальное сечение провода: 0,2–2,5 мм2
• Номинальный ток: 24 А
• Количество контактов: 1 на ярус, всего 2 контакта
• Количество мест для подключения: 2 (по одному проводу на каждый уровень)
• Положение подключения: сбоку
• Цвет: синий
• Рабочая температура: от –40 C до +85 C
• Класс воспламеняемости: V0 (самозатухающий материал)
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Клемма 2х-ярусная push-in 2,5 кв.мм, синяя серия OptiClip CPDL-2,5-2L-I-BU устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения провода достаточно вставить его в гнездо до упора - зажим фиксируется автоматически. Отключение выполняется кнопкой-толкателем на корпусе: нажимаете - провод выскальзывает. Нет необходимости использовать отвертки или кримперы. Оба яруса изолированы друг от друга - перемычка отсутствует, что позволяет использовать каждую точку как самостоятельный потенциал.

Безопасность и стандарты

Клемма выполнена из самозатухающего материала класса V0, соответствует требованиям безопасности при перегреве. Работает в широком диапазоне температур - от суровых холодов до жарких помещений. Конструкция защищена от случайного выпадения проводов даже при вибрациях. Соответствует международным нормам для устройств на DIN-рейку.

Преимущества

• Подключение без инструментов - экономит время при монтаже и обслуживании
• Кнопка-толкатель обеспечивает безопасное и контролируемое отключение провода
• Два уровня в одном модуле - удвоенная плотность подключений без увеличения занимаемого места
• Надёжный виброустойчивый контакт - минимизирует риск ослабления соединения
• Чёткая система маркировки - упрощает идентификацию цепей при диагностике
• Синий цвет корпуса - удобно отличать от других клемм в щите

Ограничения применения

Не предназначен для подключения многожильных проводов без наконечников - только цельные медные провода. Максимальное сечение - 2,5 мм2; использование проводов больше этого значения недопустимо. Не рассчитана на высокие импульсные нагрузки или частые перегрузки свыше 24 А. Не следует применять в средах с постоянным воздействием химически активных паров или масла - материал корпуса не устойчив к таким агрессивным веществам.

Примеры использования

• Подключение датчиков и исполнительных механизмов в панели САУ
• Разводка сигналов 24 В DC в системах автоматизации
• Объединение нескольких слаботочных цепей в одном месте без использования распределительных колодок
• Замена старых винтовых клемм в модернизируемых щитах - для ускорения работ и повышения надёжности

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - слишком длинная изоляция может помешать хорошему контакту
• Используйте только мягкие медные провода - алюминиевые или сплавы не совместимы
• При подключении нескольких проводов - проверьте, чтобы они не выходили за пределы допустимого сечения (не более одного на ярус)
• Для удобства обслуживания используйте эти клеммы в качестве “точек входа/выхода” - они хорошо подходят для временных подключений
• При замене клеммы 2х-ярусная push-in 2,5 кв.мм, синяя серия OptiClip CPDL-2,5-2L-I-BU - учтите, что её аналоги от других производителей могут иметь другие шаги крепления или форму контактов
