Миниклемма STB-2.5 24A (50 шт) синяя PROxima | stb-m-2.5-blue-r EKF

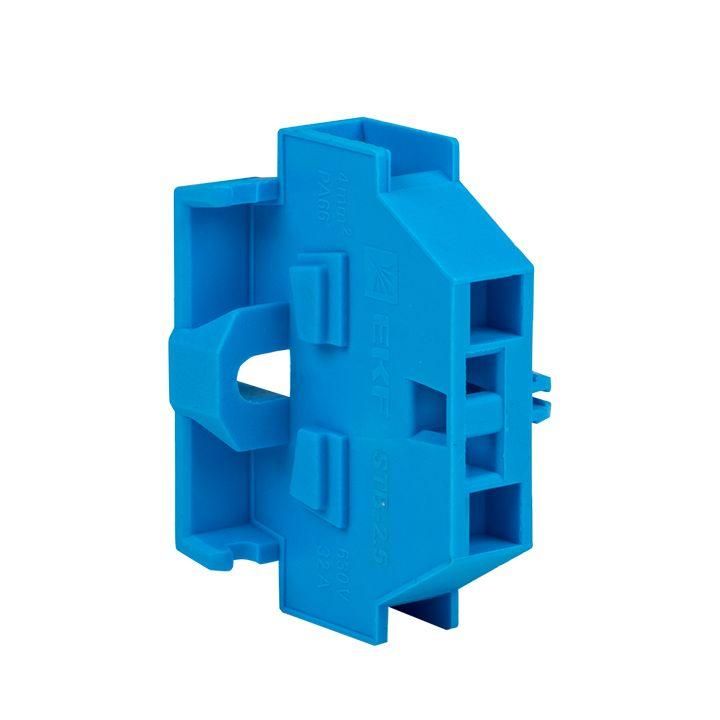

Клемма STB-2.5 24A от EKF серии PROxima — это компактная проходная клемма с пружинным зажимом для надёжного соединения проводов сечением до 2,5 мм². Подходит для монтажа на DIN-рейку в распределительных щитах, автоматике и оборудовании с ограниченным пространством.

Назначение и область применения

Клемма STB-2.5 24A используется для подключения и разветвления фазных, нулевых и защитных проводников в электрических цепях переменного тока. Применяется в щитах управления, системах автоматизации, бытовой и промышленной аппаратуре. Особенно эффективна там, где важна экономия места — например, в плотно укомплектованных распределительных коробках или модульных устройствах.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Сечение провода: 0,08–2,5 мм² (подходит для одножильных и многожильных проводов)
• Шаг подключения: 6 мм — совместим с другими клеммами этой серии и DIN-рейкой стандарта EN 60715
• Тип зажима: пружинный, без инструментального затягивания
• Материал корпуса: полиамид PA — устойчив к перегреву, химическим воздействиям и механическим нагрузкам
• Цвет: синий — соответствует цветовой маркировке нулевого проводника (N)
• Рабочая температура: от -40 °C до +80 °C
• Высота монтажа: 18 мм — минимальная высота, занимаемая одной клеммой на рейке
• Количество полюсов: 1
• Количество контактов на уровне: 2 (проходная — вход и выход на одном уровне)
• Замыкающая пластина: да — позволяет последовательно соединить несколько клемм между собой
• Подключение провода: сбоку

Совместимость и монтаж

Клемма STB-2.5 24A устанавливается на DIN-рейку шириной 35 мм. Для фиксации достаточно защёлкнуть её в паз рейки — никаких винтов или болтов не требуется. Монтаж провода выполняется сбоку: вставьте подготовленный провод в отверстие и слегка надавите отверткой на пружинный механизм — после этого провод будет надёжно зажат. Отключить провод можно аналогично — нажмите на пружину и вытяните жилу. Клеммы легко комбинируются друг с другом благодаря наличию замыкающих пластин, что позволяет формировать группы из нескольких точек подключения.

Безопасность и стандарты

Клемма STB-2.5 24A соответствует требованиям безопасности для электроустановок низкого напряжения. Материал корпуса — самозатухающий полиамид PA, устойчивый к возгоранию. Номинальное напряжение 400 В обеспечивает безопасную работу в сетях до 230 В переменного тока (фаза-нейтраль) и 400 В (фаза-фаза). Работает в условиях, допускаемых ГОСТ Р 50030.5.1 и IEC 60947-1.

Преимущества

• Не требует инструмента для подключения — просто вставьте провод и нажмите отверткой
• Компактный размер — экономит место в щитах
• Проходная конструкция — удобна для последовательного соединения цепей
• Стандартный шаг 6 мм — совместим с большинством модульных устройств EKF и других производителей
• Износостойкий материал корпуса — долгий срок службы даже в агрессивной среде
• Цветовая маркировка (синий) — упрощает идентификацию нулевого провода

Ограничения применения

• Не предназначен для проводов сечением более 2,5 мм² — попытки вставить больший провод повредят механизм зажима
• Не рекомендуется использовать в местах постоянного вибрационного воздействия без дополнительной фиксации
• Не рассчитана на частые переподключения — пружинный механизм имеет ограниченный ресурс циклов
• Не следует применять в помещениях с повышенной влажностью без защиты (не имеет IP-защиты)

Примеры использования

• Разветвление нулевого провода в квартирном щитке
• Подключение датчиков и исполнительных механизмов в панелях управления станков
• Объединение проводов заземления в распределительных коробках
• Формирование групп освещения в офисных и промышленных объектах
• Монтаж в малогабаритных контроллерах и модулях автоматики

Практические советы

• Перед подключением зачистите провод на 8–10 мм — слишком длинная зачистка может вызвать контакт с соседними элементами
• Используйте плоскую отвертку с тонким лезвием — она лучше активирует пружину и снижает риск повреждения корпуса
• При сборке нескольких клемм используйте заводские замыкающие пластины — они обеспечивают надёжный электрический контакт между соседними точками
• Учитывайте посадочный размер 6 мм — все клеммы этой серии имеют одинаковый шаг, поэтому их можно чередовать с другими моделями PROxima
• Для защиты от внешних воздействий применяйте боковые заглушки (продаются отдельно) — особенно в пыльных или влажных помещениях
