Миниклемма STB-2.5 24A желто-зеленая PROxima | stb-m-2.5-y-green EKF

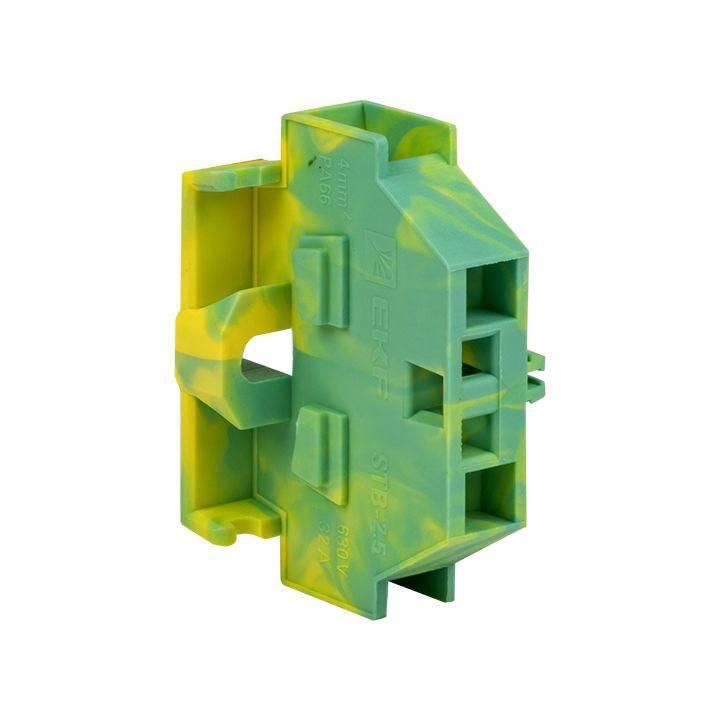

Миниклемма STB-2.5 24A желто-зеленая от EKF PROxima - это компактная однополюсная клемма с пружинным зажимом для надежного соединения проводов заземления сечением до 2,5 мм2. Она рассчитана на работу в ограниченном пространстве: распределительных коробках, щитах, оборудовании. Артикул stb-m-2.5-y-green соответствует требованиям к цветовой маркировке PE-проводников.

Назначение и область применения

Miniklemma STB-2.5 24A желто-зеленая используется исключительно для подключения и разветвления защитных проводников заземления (PE). Цвет желто-зеленый соответствует стандарту IEC 60446 и указывает на функциональное назначение - заземление. Применяется там, где важна компактность: внутри электрошкафов, в управляющих устройствах, на станках, конвейерах, в светильниках и других местах с плотной компоновкой. Не предназначен для фазных или нулевых проводников.

Технические характеристики

• Номинальный ток: 24 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В - безопасно работает в сетях до 400 В переменного тока (частота 50 Гц);
• Сечение провода: 0,08–2,5 мм2 - подходит для медных жил от тонких контрольных до основных заземляющих;
• Один полюс - каждая клемма принимает один проводник; для нескольких проводов требуется несколько клемм;
• Зажим пружинный - контакт обеспечивается за счет механического усилия пружины, без винтовых элементов;
• Два клеммы на уровне - позволяет соединить два провода: вход и выход, формируя последовательную цепь заземления;
• Шаг подключения: 6 мм - совместим с другими клеммами этой серии, легко группируется;
• Монтаж: прочее - не требует DIN-рейки, но может быть закреплена на ней с помощью специальных креплений (продается отдельно);
• Подключение сбоку - провод вставляется горизонтально, что удобно при ограниченном вертикальном пространстве;
• Рабочая температура: от -40C до +80C - подходит для холодных помещений и нагретых устройств;
• Изоляция: полиамид PA - материал устойчив к удару, химическим воздействиям и самозатухающий (V-0 по UL94);
• Высота монтажа: 18 мм - минимальная высота, занимаемая клеммой на поверхности;
• Установка замыкающей пластины: да - можно соединить несколько клемм в ряд для создания шины заземления.

Совместимость и монтаж

Миниклемма STB-2.5 24A желто-зеленая совместима с другими клеммами серии STB EKF PROxima. Устанавливается вручную: провод вставляется в боковое отверстие до упора. Для освобождения провода нужно вставить отвертку в верхнее отверстие и слегка надавить - пружина откроется, и провод выйдет. Монтаж не требует инструментов кроме отвертки для отключения. Для фиксации на DIN-рейке используйте специальные крепления (не входят в комплект). Клеммы можно соединять между собой замыкающими пластинами - образуется единая шина заземления.

Безопасность и стандарты

Произведена из огнестойкого полиамида класса V-0 (UL94), что снижает риск распространения пламени. Соответствует требованиям к цветовой маркировке заземляющих проводников (IEC 60446). Напряжение 400 В и ток 24 А обеспечивают безопасную эксплуатацию в бытовых и промышленных системах. Не рекомендовано использование в цепях постоянного тока выше 400 В.

Преимущества

• Быстрый монтаж и демонтаж - не нужны отвертки для затяжки, достаточно одного движения;
• Компактность - занимает мало места, идеальна для плотной сборки;
• Надежный контакт - пружинный механизм предотвращает ослабление соединения при вибрации;
• Группировка - возможность соединения нескольких клемм в одну шину с помощью замыкающих пластин;
• Стандартный цвет - желто-зеленый сразу определяет назначение, снижает риск ошибок при обслуживании.

Ограничения применения

• Не применяется для фазных или нулевых проводников - только для заземления (PE);
• Не подходит для многожильных проводов с тонкими жилами без наконечников - возможен разрыв контакта;
• Не имеет встроенной фиксации на DIN-рейке - нужен дополнительный крепеж;
• Максимальное сечение - 2,5 мм2; более толстые провода не войдут;
• Не предназначена для открытого монтажа вне защиты - не имеет IP-защиты, чувствительна к пыли и влаге при открытом доступе.

Примеры использования

• Объединение заземляющих проводов от металлических корпусов станков в одном месте;
• Разветвление PE-провода в распределительной коробке перед подключением нескольких светильников;
• Формирование шины заземления в автоматическом шкафе управления;
• Подключение заземления к кожуху двигателя или преобразователя частоты;
• Сборка модульных решений в малогабаритных щитах с ограниченным объемом.

Практические советы

• Перед вставкой провода удалите изоляцию точно на длину, указанную в документации - слишком длинная жила может повредить пружину;
• Для многожильных проводов используйте наконечники типа “штырь” или “вилка”, чтобы избежать выпадения жил;
• Проверьте надежность соединения легким потягиванием после монтажа - если провод легко вынимается, проверьте правильность введения;
• При использовании нескольких клемм в ряд - обязательно установите замыкающую пластину на крайние точки, чтобы избежать случайного отключения;
• Не используйте клемму в средах с повышенной влажностью без герметизации - даже при наличии корпуса она не защищена от попадания воды.
