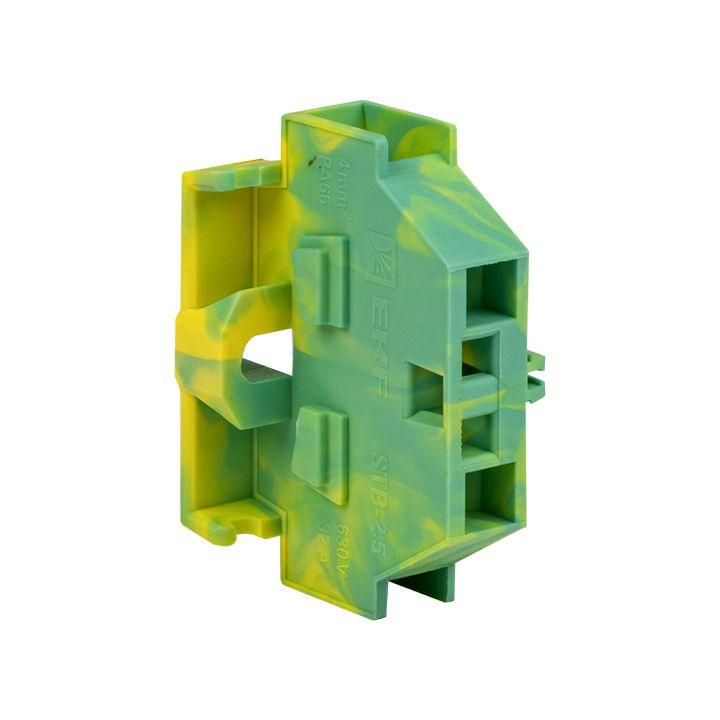

Клемма STB-2.5 24A желто-зеленая (50 шт) от EKF серии PROxima — это проходной однополюсный зажим с пружинным механизмом для надежного соединения проводов сечением до 2,5 мм². Цвет желто-зеленый соответствует требованиям к заземляющим проводникам, а компактный размер позволяет использовать её там, где мало места — например, в распределительных коробках или щитах малой глубины.

Назначение и область применения

Клемма STB-2.5 24A желто-зеленая (50 шт) предназначена для создания разветвлённых цепей заземления, нулевых и фазных проводников. Подходит для стационарной электромонтажной работы в бытовых, коммерческих и промышленных объектах. Часто применяется в щитах автоматики, на станках, конвейерах, системах освещения и других устройствах, где требуется безопасное и удобное соединение проводов без инструментального затягивания.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Сечение провода: от 0,08 до 2,5 мм²
• Тип зажима: пружинный (без винтов)
• Материал корпуса: полиамид PA — устойчив к перегреву и механическим нагрузкам
• Цвет: желто-зеленый (стандарт для PE-проводников)
• Количество полюсов: 1
• Количество контактов на уровне: 2 (вход и выход)
• Шаг подключения: 6 мм
• Рабочий температурный диапазон: от -40 °C до +80 °C
• Минимальная высота монтажа: 18 мм
• Позиция подвода: сбоку
• Возможность установки замыкающей пластины: да
• Размер ячейки: 28 мм

Совместимость и монтаж

Клемма STB-2.5 24A желто-зеленая (50 шт) не требует специальных креплений — она устанавливается на DIN-рейку с помощью отдельной защелкивающейся планки (продается дополнительно). Для подключения провода достаточно вставить его в боковое отверстие и слегка нажать отверткой на пружинный контакт. Отключение происходит аналогично — отвертка вставляется в то же отверстие, чтобы освободить провод. Устройство совместимо с жесткими и многожильными проводами, в том числе с предварительно обжатыми наконечниками до 2,5 мм². Замыкающие пластины позволяют последовательно соединять несколько клемм между собой — идеально для группового заземления.

Безопасность и стандарты

Клемма STB-2.5 24A желто-зеленая (50 шт) соответствует требованиям ГОСТ Р МЭК 60947-7-1 и имеет цветовое исполнение согласно IEC 60446 — желто-зеленый цвет гарантирует правильную идентификацию проводника заземления. Полиамидный корпус обеспечивает самозатухание при возгорании (UL94 V-0). Номинальное напряжение 400 В и ток 24 А обеспечивают безопасную работу в сетях переменного тока до 500 В.

Преимущества

• Не требует отвертки для затяжки — снижает риск перетяга или плохого контакта
• Компактный размер (высота всего 18 мм) экономит место в щите
• Замыкающая пластина позволяет легко формировать цепочки из нескольких клемм
• Стандартный цвет — сразу видно, что это заземляющий проводник
• Устойчив к вибрациям и перепадам температур — подходит для промышленной среды

Ограничения применения

• Не предназначен для проводов сечением более 2,5 мм² — попытка вставить больший провод повредит механизм
• Не рассчитана на частые подключения/отключения — используется для постоянных соединений
• Требует доступа сбоку — нельзя установить в плотно забитые ряды без зазора
• Не следует применять в условиях постоянного воздействия открытого пламени или химически активных паров

Примеры использования

• Объединение всех контуров заземления в этажном щите
• Разветвление нулевого проводника перед подключением группы розеток
• Соединение проводов управления в пульте станка
• Формирование шины заземления в распределительной коробке
• Использование в модульных системах автоматизации, где важна компактность

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм — этого достаточно для надежного контакта
• Используйте плоскую отвертку с тонким лезвием — широкая может не достать до механизма
• Если вы используете клемму для заземления, проверьте соответствие цвета провода — он должен быть именно желто-зеленым
• При сборке нескольких клемм в цепь — начните с крайней и двигайтесь в сторону, чтобы не перепутать вход и выход
• Для защиты от пыли и влаги можно закрыть свободные входы боковыми заглушками (приобретаются отдельно)
• Не устанавливайте рядом с источниками тепла выше +80 °C — даже при нормальном токе корпус может перегреться
