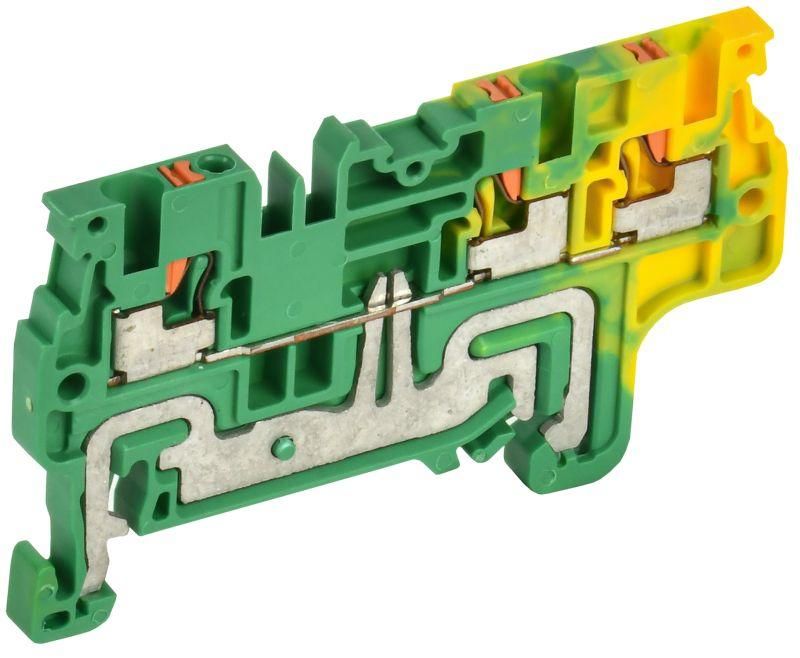

Колодка клеммная CP-MC-PEN земля 3 вывода 1,5мм2 | YCT22-03-3-K52-001 IEK

Колодка клеммная CP-MC-PEN земля 3 вывода 1,5 мм2 от IEK предназначена для надёжного соединения заземляющих проводов в распределительных щитах. Благодаря пружинному зажиму и DIN-монтажу, она легко интегрируется в автоматизированные системы и обеспечивает безопасное уравнивание потенциалов.

Назначение и область применения

Колодка клеммная CP-MC-PEN земля 3 вывода 1,5 мм2 используется исключительно для подключения заземляющих проводников. Её основная задача - объединить несколько заземляющих жил в одном месте, чтобы обеспечить единый контур заземления. Подходит для установки в электрощитах жилых, промышленных и коммерческих объектов. Применяется там, где требуется надёжное и быстрое соединение заземляющих проводов без сварки или болтовых соединений.

Технические характеристики

• Количество контактов: 3 - позволяет подключить три заземляющих провода
• Сечение проводника: 0,2–1,5 мм2 - совместима с одножильными и многожильными проводами, включая провода с наконечниками
• Номинальное напряжение: 180 В - рассчитана на работу в цепях низкого напряжения, соответствует требованиям для заземления
• Способ монтажа: DIN-рейка 35 мм - фиксируется стандартным способом, без дополнительных креплений
• Тип присоединения: пружинный зажим - подключение без инструментов; для гибких проводов без наконечника необходимо нажать кнопку освобождения
• Цвет: желто-зелёный - соответствует международной маркировке заземляющих проводников
• Рабочая температура: от –40 до +85 C - выдерживает экстремальные условия, включая холодные помещения и нагреваемые шкафы
• Ширина: 3,5 мм - компактный размер, экономит место на рейке
• Установка замыкающей пластины: да - возможность создания последовательного соединения между контактами через внешнюю перемычку (не входит в комплект)

Совместимость и монтаж

Колодка клеммная CP-MC-PEN земля 3 вывода 1,5 мм2 монтируется на стандартную DIN-рейку 35 мм. Для подключения:

• Для одножильных проводов и проводов с наконечниками - просто вставьте провод до упора. Зажим зафиксирует его автоматически.
• Для гибких многожильных проводов без наконечника - предварительно нажмите и удерживайте кнопку освобождения, затем введите провод. Отпустите кнопку после введения.
• Чтобы соединить несколько таких колодок в цепь - используйте совместимые перемычки (например, CP-MC-JUMP). Каждая колодка имеет контактные площадки для этого.

Не допускается использование с проводами большего сечения - это повредит механизм зажима и нарушит контакт.

Безопасность и стандарты

Колодка соответствует требованиям к изоляции и механической прочности для устройств низковольтного оборудования. Цветовое исполнение (желто-зелёный) соответствует ГОСТ 33542 и IEC 60446. Напряжение 180 В обеспечивает запас безопасности для сетей 220/380 В, так как заземление работает при потенциале близком к нулю. Материал корпуса - самозатухающий поликарбонат, что снижает риск распространения пламени.

Преимущества

• Быстрое подключение без инструментов - экономит время при монтаже и обслуживании
• Стандартный цвет - сразу видно, что это заземление, снижает вероятность ошибки при сборке
• Можно использовать с наконечниками и без них - универсальность для разных типов проводов
• Фиксация на DIN-рейке - устойчиво, не требует дополнительных креплений
• Поддержка последовательного соединения - позволяет создавать цепочки заземления без скруток

Ограничения применения

• Не предназначен для подключения токоведущих фазных или нулевых проводов - только для заземления
• Максимальное сечение - 1,5 мм2; провода больше 1,5 мм2 не войдут и могут сломать зажим
• Не рекомендовано применение в условиях постоянной вибрации без дополнительной фиксации проводов
• Замыкающие пластины (перемычки) не входят в комплект - их нужно заказывать отдельно
• Не следует использовать в средах с высокой концентрацией химических паров - материал корпуса не устойчив к агрессивным веществам

Примеры использования

• Объединение трёх заземляющих проводов от металлических корпусов станков в распределительном щите
• Создание единой точки заземления для группы розеток в офисе
• Подключение заземления к щитовой раме в промышленном шкафу управления
• Сборка цепи заземления в системах АСУ ТП, где важно минимизировать количество скруток

Практические советы

• Перед подключением проверяйте сечение провода - даже немного превышающее 1,5 мм2 может вызвать плохой контакт или поломку механизма
• Для многожильных проводов лучше использовать наконечники - это увеличивает срок службы соединения и снижает риск перелома жил
• Если нужна цепочка из нескольких колодок - закупите перемычки CP-MC-JUMP заранее, они совместимы с этой серией
• После монтажа проверяйте плотность фиксации каждого провода - легкий дерганый тест рукой покажет, есть ли люфт
• Настройка заземления в щитах с большим числом проводов - оптимально использовать эту колодку как точку ответвления, а не как основную клемму
