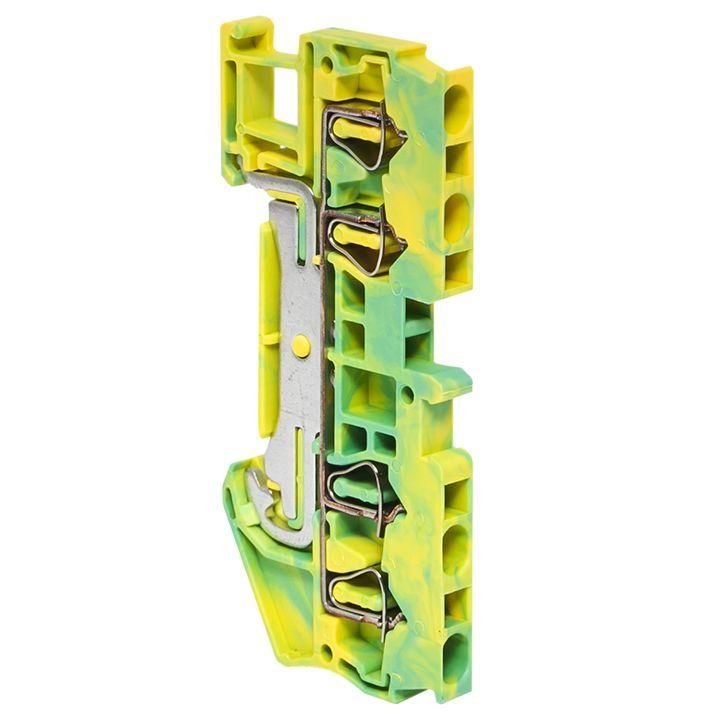

Колодка клеммная пружинная JXB-ST-2.5 4 вывода земля EKF PROxima | plc-jxb-st-2.5-4-pen

Клеммная колодка пружинная JXB-ST-2.5 4 вывода земля от EKF - это надежное решение для быстрого и безопасного соединения проводников заземления в распределительных щитах. Благодаря пружинному зажиму и желто-зеленому цвету она идеально подходит для организации системы заземления по требованиям ПУЭ.

Назначение и область применения

Клеммная колодка пружинная JXB-ST-2.5 4 вывода земля используется исключительно для подключения и разветвления проводников заземления (PE) в электрических щитах. Она применяется в системах TN-C-S, TT, IT, где требуется четкое разделение нулевого рабочего и защитного провода. Подходит для жилых, коммерческих и промышленных объектов - особенно там, где важна скорость монтажа и минимизация человеческого фактора.

Технические характеристики

• Тип зажима: пружинный (безвинтовой)
• Количество клемм: 4
• Номинальное напряжение: 800 В (переменный ток, 50 Гц)
• Сечение провода: 0,08–2,5 мм2 (медный однопроволочный или многопроволочный)
• Материал корпуса: полиамид PA, огнестойкий (UL94 V-0)
• Рабочая температура: от –40 C до +80 C
• Цвет: желто-зеленый (соответствует стандарту PE)
• Способ монтажа: установка на DIN-рейку 35 мм
• Расположение входов: сбоку
• Возможность установки замыкающей пластины: да

Совместимость и монтаж

Клеммная колодка пружинная JXB-ST-2.5 4 вывода земля совместима с любыми DIN-рейками стандарта EN 60715. Монтаж выполняется защелкиванием на рейку - никаких инструментов не требуется. Для подключения провода достаточно вставить его в гнездо до упора; для освобождения - нажать отверткой на верхнее отверстие, чтобы разжать пружину. Устройство не требует затяжки винтов, что снижает риск перегрева и плохого контакта.

Замыкающая пластина позволяет соединить несколько клемм между собой - удобно при необходимости разветвления заземляющего проводника. Также доступны боковые заглушки для защиты неиспользованных контактов.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида, соответствующего нормам UL94 V-0 - материал не поддерживает горение. Цветовое исполнение - желто-зеленый - соответствует ГОСТ IEC 60446, обеспечивая визуальное отличие заземляющих проводников от других. Напряжение 800 В гарантирует работу в сетях до 690 В, включая промышленные системы. Продукт прошел тестирование на механическую прочность и термостойкость в рамках внутренних стандартов EKF.

Преимущества

• Быстрая установка - нет нужды в отвертках для зажима
• Стабильный контакт даже при вибрациях и перепадах температур
• Защита от случайного выдергивания провода благодаря усилию пружины
• Четкая визуальная идентификация заземления по цвету
• Поддержка разветвлений через замыкающие планки
• Высокая долговечность материала корпуса

Ограничения применения

Не предназначен для подключения алюминиевых проводов - возможен окисление и потеря контакта. Не рекомендуется использовать в средах с постоянным воздействием масел, растворителей или агрессивных химикатов. Не следует применять для силовых цепей выше 800 В или частотой более 50 Гц. Колонка рассчитана только на заземляющие проводники - не используйте ее для фазы или нуля, даже если цвет не имеет значения.

Примеры использования

• Объединение нескольких заземляющих проводов от электрооборудования в щите управления
• Разветвление одного заземляющего провода на несколько устройств (например, станки, шкафы, светильники)
• Финальная точка заземления перед подключением к главной шине PE
• Использование в автоматических линиях, где важно минимизировать время обслуживания

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - слишком длинная изоляция помешает плотному контакту
• Для многопроволочных проводов слегка скрутите жилы перед введением - так они лучше войдут в зажим
• Проверьте надежность соединения легким покачиванием провода после монтажа
• Если планируете использовать замыкающую пластину - убедитесь, что все клеммы находятся в одном ряду и правильно установлены
• При использовании в холодном помещении (ниже –20 C) предварительно согрейте провод - он станет более гибким
• Не забывайте закрывать свободные клеммы боковыми заглушками - это повышает безопасность и соответствие нормам
