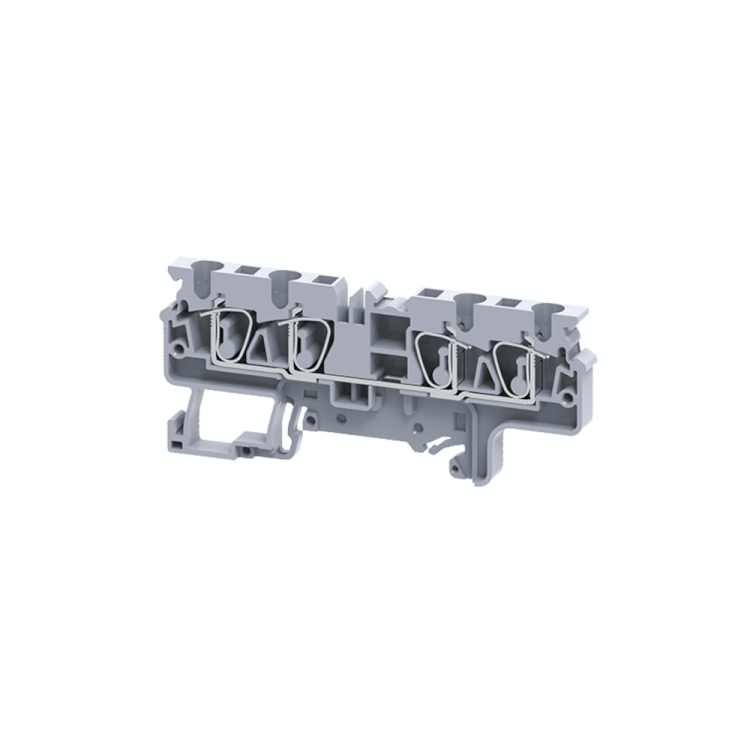

Клемма с четырьмя контактами пружинная OptiClip СX-4-QUATTRO-(0,2-4)-I-серый | 289755 КЭАЗ

Клемма пружинная с четырьмя контактами 0.2–4 кв.мм СX-4-QUATTRO-I серая от КЭАЗ - это компактное решение для быстрого и надёжного соединения нескольких проводников в одном месте. Подходит для монтажа на DIN-рейку в щитах автоматизации, где важны плотность подключений и отказ от винтовых креплений.

Назначение и область применения

Клемма СX-4-QUATTRO-I используется для создания электрических соединений в распределительных шкафах, пультах управления и щитах автоматических систем. Применяется там, где требуется одновременно подключить до четырёх проводников - например, для разводки сигналов, заземления, питания датчиков или коммуникаций между модулями САУ. Особенно удобна в местах с ограниченным пространством, где важно минимизировать количество отдельных клемм.

Технические характеристики

• Количество контактов: 4 (все внутри клеммы электрически связаны)
• Диапазон сечений провода: 0,2 – 4 мм2 (медные жилы, однопроволочные и многожильные)
• Номинальный ток: 32 А
• Номинальное напряжение: 1000 В AC
• Способ соединения: пружинный зажим - без винтов, защёлкивающийся механизм
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Ширина одного модуля: 6 мм
• Материал корпуса: полиамид PA, класс горючести V0 (самозатухающий)
• Рабочий температурный диапазон: от -40 C до +85 C
• Цвет: серый
• Позиция подключения: сверху
• Кодирование: горизонтальное и вертикальное (можно устанавливать в любом направлении)

Совместимость и монтаж

Клемма СX-4-QUATTRO-I совместима со всеми стандартными DIN-рейками 35 мм. Установка происходит просто: клемма защёлкивается на рейку одним движением. Для подключения провода достаточно отжать рычаг зажима, вставить жилу на всю глубину и отпустить - зажим фиксируется автоматически. Нельзя использовать провода с опрессованными наконечниками - они не подходят по форме и размеру. Максимальное сечение - 4 мм2; более толстые провода не войдут.

Безопасность и стандарты

Изоляция корпуса выполнена из самозатухающего полиамида класса V0 - материал не поддерживает горение, что соответствует требованиям безопасности для промышленного оборудования. Номинальное напряжение 1000 В позволяет применять клемму в силовых и слаботочных цепях, включая системы высокого потенциала. Соответствует нормам IEC 60947-7-1 для клеммных устройств.

Преимущества

• Четыре канала в одном модуле - экономия места в щите
• Быстрая замена и подключение без инструментов
• Стабильный контакт даже при вибрациях - пружинный зажим не ослабевает со временем
• Высокая термостойкость - работает в суровых условиях (-40…+85 C)
• Серый цвет корпуса - совместим с другими изделиями КЭАЗ Optima, упрощает визуальную идентификацию

Ограничения применения

• Не допускается использование с алюминиевыми проводами - риск окисления и плохого контакта
• Запрещено применять с наконечниками, кольцами или трубчатыми наконечниками - зажим рассчитан только на голые жилы
• Максимальное сечение - 4 мм2; попытки вставить провод больше не приведут к надёжному соединению
• Не предназначен для частого переподключения - пружины имеют ограниченный срок службы циклов
• Не имеет индикации обрыва - контроль целостности цепи требует внешних средств

Примеры использования

• Подключение трёх датчиков температуры к одному входу контроллера
• Объединение нулевых проводов в распределительном щите
• Разветвление сигнала 24 В DC от блока питания к нескольким исполнительным механизмам
• Сборка точек заземления в шкафу ЧПУ или конвейерной линии

Практические советы

• Перед подключением зачистите жилу на 8–10 мм - этого достаточно для надёжного контакта
• Не используйте плоскогубцы для вставки провода - можно повредить внутреннюю часть зажима
• Проверьте, что все четыре контакта используются одинаково - нагрузка распределяется равномерно
• При групповой установке нескольких таких клемм соблюдайте шаг 6 мм - не сдвигайте их ближе, чтобы не затруднять доступ к рычагам
• Для обслуживания - всегда отключайте питание перед работой с клеммой СX-4-QUATTRO-I, даже если она стоит на слаботочной цепи
