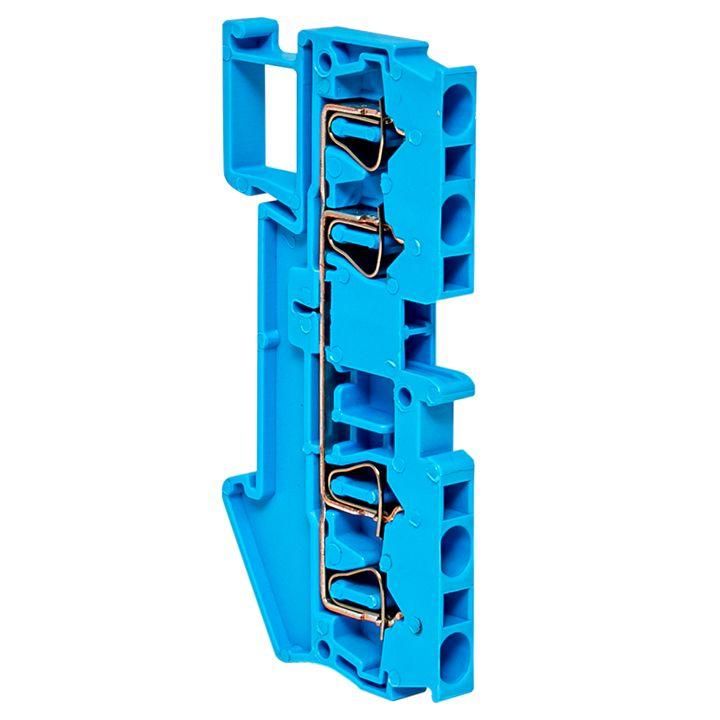

Колодка клеммная пружинная JXB-ST-2.5 28А 4 вывода синяя EKF PROxima | plc-jxb-st-2.5-4-blue

Клеммная колодка пружинная ST-2.5 от EKF (арт. plc-jxb-st-2.5-4-blue) — это надежный элемент для быстрого и безопасного соединения проводов в распределительных щитах. Проходной зажим с пружинным механизмом позволяет легко коммутировать провода сечением 2,5 мм² без инструментов, а компактная конструкция обеспечивает плотную укладку на DIN-рейке.

Назначение и область применения

Клеммная колодка пружинная ST-2.5 используется для создания разветвлений и соединений в электрических цепях постоянного и переменного тока до 800 В. Применяется в силовых и слаботочных системах: распределительных щитах жилых и промышленных объектов, автоматике, освещении, оборудовании с высокими требованиями к надежности соединений. Подходит для подключения фазных, нулевых и защитных проводников заземления.

Технические характеристики

• Количество клемм: 4
• Номинальное напряжение: 800 В
• Номинальный ток: 28 А (для медного провода), 31 А (для алюминиевого провода)
• Сечение провода: 0,08–2,5 мм² (медный), 0,08–2,5 мм² (алюминиевый)
• Тип зажима: пружинный, безвинтовой
• Материал корпуса: полиамид PA (огнестойкий, самозагасающий)
• Цвет: синий
• Рабочая температура: от –40 °C до +80 °C
• Способ монтажа: крепление на DIN-рейку 35 мм
• Ширина колодки: 77 мм
• Шаг между клеммами (ячейка): 36 мм
• Подключение проводов: сбоку
• Возможность установки перемычек: да

Совместимость и монтаж

Клеммная колодка пружинная ST-2.5 совместима со всеми стандартными DIN-рейками 35 мм. Устанавливается защелкиванием — достаточно совместить выступы на основании с направляющими рейки и надавить до характерного щелчка. Монтаж проводов выполняется без инструментов: провод вставляется в гнездо до упора, зажим происходит автоматически. Для демонтажа — нажмите отверткой на верхнее отверстие над каждой клеммой, чтобы освободить пружинный контакт. Колодка имеет возможность установки боковых перемычек (продаются отдельно), что позволяет соединять несколько клемм внутри одной группы.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок. Корпус изготовлен из огнестойкого полиамида класса UL94 V-0 — материал не поддерживает горение и самозатухает при воздействии открытого пламени. Напряжение 800 В обеспечивает работу в сетях с повышенными нагрузками, включая промышленные системы. Цвет синий указывает на использование для фазных или нулевых проводников; для заземления рекомендованы желто-зеленые модели.

Преимущества

• Быстрая установка и обслуживание — нет необходимости затягивать винты
• Устойчивость к вибрациям — пружинный зажим сохраняет давление даже при механических нагрузках
• Высокая плотность сборки — шаг 36 мм позволяет разместить больше клемм на единице площади
• Герметичность контакта — исключена окисляемость и перегрев за счет равномерного усилия зажима
• Поддержка многократного подключения — можно вставлять и извлекать провода десятки раз без потери качества контакта

Ограничения применения

• Не предназначен для работы с проводами большего сечения — превышение 2,5 мм² вызывает риск плохого контакта или повреждения механизма
• Запрещено использовать в условиях постоянного погружения в жидкости — хотя корпус IP20, он не герметичен
• Не рекомендуется для проводов с жесткой оплеткой или многожильными проводниками без наконечников — возможен выход провода из зажима при вибрации
• Не следует применять в средах с агрессивными химическими веществами — полиамид чувствителен к растворителям и маслам

Примеры использования

• Разветвление фазы в распределительном щите квартиры перед группой розеток
• Объединение нулевых проводов в автоматическом выключателе
• Подключение заземляющих шин в промышленном щите (при использовании желто-зеленых модификаций)
• Создание контрольных точек для диагностики в системах управления станками
• Интеграция в устройства автоматизации с ограниченным пространством

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм — недостаточно зачищенная часть не войдет в зажим
• Для многожильных проводов используйте наконечники типа “штырь” — они предотвращают выпадение жил
• При установке нескольких колодок рядом проверьте, чтобы перемычки не задевали соседние клеммы
• Для защиты от внешнего воздействия применяйте боковые заглушки — особенно на крайних клеммах
• Проверяйте качество контакта после монтажа легким покачиванием провода — он не должен двигаться
• Помните: синяя клеммная колодка ST-2.5 — это не заземление! Для PE-проводников выбирайте модель с желто-зеленым корпусом
