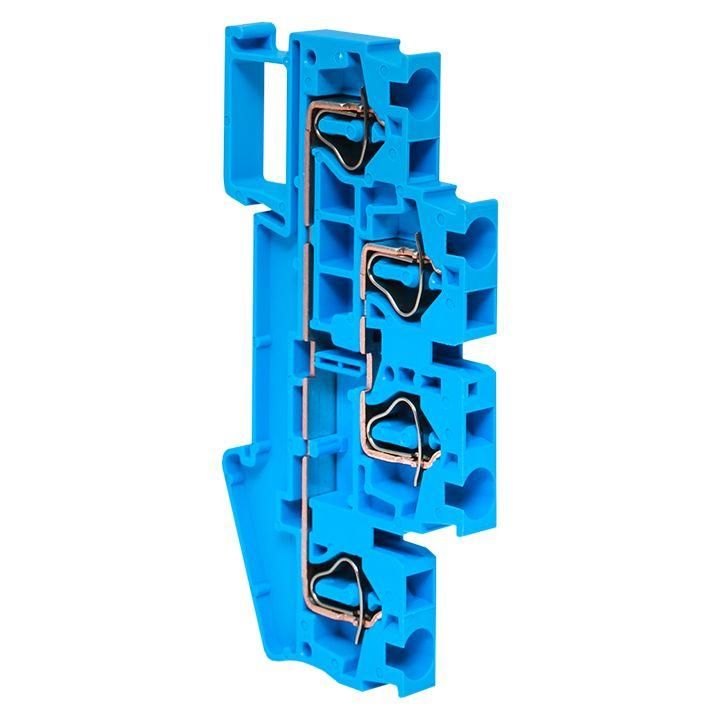

Колодка клеммная пружинная двойная JXB-ST-4 32А синяя EKF | plc-jxb-st-4-4-2-blue

Клеммная колодка пружинная двойная JXB-ST-4 32А синяя - надежное решение для быстрого и безопасного соединения проводов в распределительных щитах. Разработана для монтажа на DIN-рейку, поддерживает сечение провода до 4 мм2 и работает при напряжении до 800 В. Бренд EKF обеспечивает совместимость с другими элементами серии JXB-ST.

Назначение и область применения

Клеммная колодка пружинная двойная JXB-ST-4 32А синяя используется для создания проходных соединений в электрических цепях постоянного и переменного тока. Применяется в распределительных щитах для подключения фазных, нулевых и защитных проводников заземления. Подходит для систем освещения, автоматизации, управления оборудованием, а также для сборки шкафов управления и силовых щитов.

Технические характеристики

• Тип зажима: пружинный, безвинтовой
• Количество клемм: 4 (две пары проходных)
• Номинальное напряжение: 800 В
• Номинальный ток: 32 А
• Сечение провода: до 4 мм2 (медный одножильный или многожильный)
• Материал корпуса: полиамид PA, огнестойкий, самозагасающий
• Цвет: синий
• Ширина модуля: 87 мм
• Шаг ячеек: 54 мм
• Способ монтажа: на DIN-рейку 35 мм
• Рабочая температура: от -40 C до +80 C
• Подключение: провод вставляется сбоку
• Возможность установки перемычек: да

Совместимость и монтаж

Клеммная колодка пружинная двойная JXB-ST-4 32А синяя совместима с любыми компонентами серии JXB-ST от EKF. Устанавливается на стандартную DIN-рейку 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения провода: введите жилу в зажим сбоку до упора. Отключить провод можно, нажав отверткой на пружинный механизм через верхнее отверстие. Колодка поддерживает установку боковых заглушек и перемычек для разветвления цепей.

Безопасность и стандарты

Корпус изготовлен из огнестойкого полиамида, соответствует требованиям UL94 V-0. Напряжение 800 В позволяет использовать колодку в промышленных сетях, включая системы с высокими импульсными нагрузками. Работает в соответствии с международными нормами для клеммных устройств. Температурный диапазон -40…+80 C гарантирует стабильность работы в условиях холодных складов, уличных щитов и нагреваемых помещениях.

Преимущества

• Быстрая установка - нет необходимости затягивать винты, исключена человеческая ошибка при монтаже
• Устойчивость к вибрациям - пружинный контакт сохраняет давление даже при механических воздействиях
• Визуальный контроль - синий цвет легко отличается от других клемм, упрощает идентификацию цепей
• Гибкость - возможность комбинирования с перемычками и заглушками для формирования сложных схем
• Долговечность - материал PA не теряет прочность при перепадах температур и влажности

Ограничения применения

• Не предназначен для проводов сечением более 4 мм2 - риск плохого контакта и перегрева
• Запрещено использование с алюминиевыми проводами - возможна оксидация и потеря контакта
• Не рекомендуется для цепей с частотой выше 50 Гц - указано производителем как рабочий предел
• Не следует применять в средах с агрессивными химикатами - хотя PA устойчив, длительный контакт с растворителями снижает долговечность

Примеры использования

• Разветвление фазы в щите освещения - один вход, два выхода на группы светильников
• Объединение нулевых проводов в этажном щите
• Подключение заземляющих проводников в промышленных пультах управления
• Сборка тестового стенда - временные соединения без пайки
• Интеграция в системы автоматики: подключение датчиков, реле, преобразователей частоты

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - недостаточно зачищенная жила не войдет глубоко в зажим
• Проверьте плотность контакта: после вставки попробуйте легонько потянуть провод - он не должен выскакивать
• Для групповой установки используйте перемычки JXB-ST-MP - они обеспечивают равномерный ток во всех точках
• На концах рядов устанавливайте заглушки JXB-ST-CAP - предотвращают случайное касание и повышают безопасность
• При работе в условиях повышенной влажности проверяйте состояние контактов каждые 6–12 месяцев - даже пружинный зажим требует периодического осмотра
• Учитывайте габариты: одна колодка занимает 87 мм по ширине, планируйте место в щите заранее
