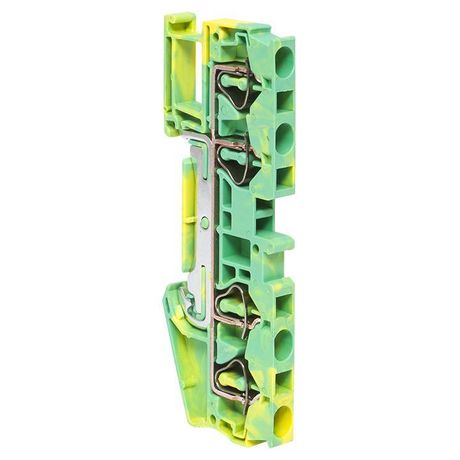

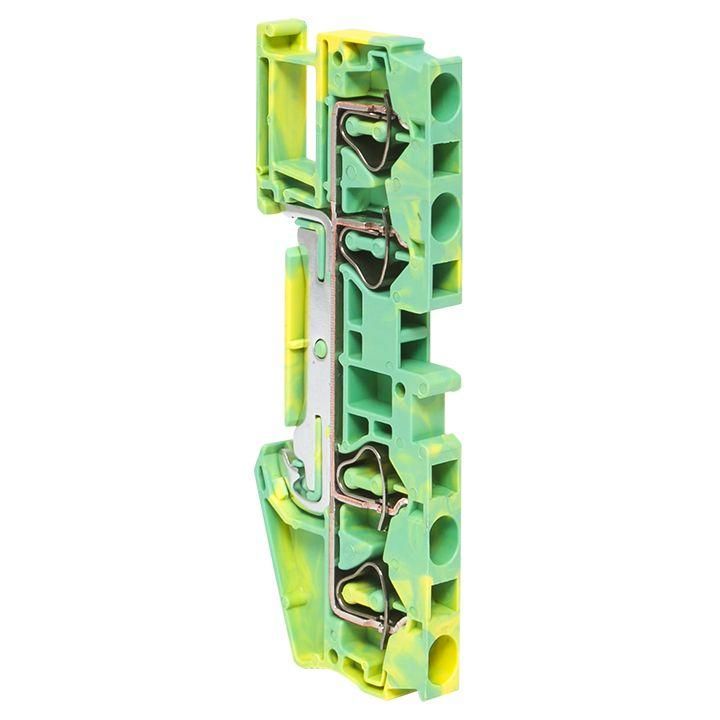

Колодка клеммная пружинная JXB-ST-4 4 вывода земля EKF | plc-jxb-st-4-4-pen

Колодка клеммная пружинная 4 вывода земля JXB-ST-4 от EKF — надёжное решение для быстрого и безопасного соединения проводников заземления в распределительных щитах. Благодаря пружинному зажиму и желто-зелёному цвету, она идеально подходит для выполнения требований ПУЭ к заземляющим цепям.

Назначение и область применения

Колодка JXB-ST-4 предназначена исключительно для подключения и разветвления проводников заземления (PE) в электрических щитах. Чётко выделенный желто-зелёный цвет соответствует требованиям ПУЭ и позволяет легко отличить заземляющий проводник от фазных и нулевых. Применяется в системах TN-C-S, TT, IT — там, где требуется надёжное и постоянное соединение с контуром заземления. Удобна для монтажа в жилых, коммерческих и промышленных объектах: квартирах, офисах, цехах, на станциях, насосных пунктах и других местах с высокими требованиями к безопасности.

Технические характеристики

• Количество клемм: 4 — позволяет подключить четыре провода в одной точке без дополнительных переходников;
• Тип зажима: пружинный — обеспечивает плотный контакт без винтов, снижает риск ослабления соединения;
• Номинальное напряжение: 800 В — рассчитана на работу в сетях до 800 В переменного тока частотой 50 Гц;
• Материал корпуса: полиамид PA — огнестойкий, устойчив к механическим нагрузкам и химическим воздействиям;
• Рабочий температурный диапазон: от -40 °C до +80 °C — подходит для установки в неотапливаемых помещениях и на улице внутри щитов;
• Расположение входов: сбоку — удобно для компактной сборки и прокладки проводов в ограниченном пространстве;
• Цвет: желто-зелёный — стандартизированная маркировка заземляющих проводников;
• Поддержка установки замыкающей пластины — да, позволяет последовательно соединить несколько клеммных колодок между собой для создания шины заземления.

Совместимость и монтаж

Колодка JXB-ST-4 монтируется на стандартную DIN-рейку шириной 35 мм. Установка занимает секунды — просто защёлкивается на рейку. Для подключения провода достаточно вставить его в гнездо до упора; для освобождения — слегка надавить отверткой на верхнее отверстие, чтобы отвести пружину. Максимальное сечение провода — не указано в данных, но согласно типовым решениям серии JXB-ST, рекомендуется использовать медные однопроволочные или многопроволочные провода сечением от 0,5 до 2,5 мм². Перед монтажом проверьте соответствие сечения провода заявленным возможностям производителя.

Безопасность и стандарты

Колодка изготовлена из самозатухающего полиамида, что соответствует нормам UL94 V-0. Цветовая маркировка соответствует ГОСТ Р 50462 и IEC 60445. Наличие возможности установки замыкающей пластины позволяет формировать единые заземляющие шины, исключающие случайные отключения. Все элементы проходят контроль качества в соответствии с внутренними стандартами EKF.

Преимущества

• Быстрая установка — нет необходимости затягивать винты, экономится время при монтаже;
• Надёжный контакт — пружинный механизм сохраняет давление даже при тепловом расширении провода;
• Интеграция в систему — совместима с другими элементами серии JXB-ST: можно использовать перемычки, заглушки и маркеры;
• Защита от случайного отключения — провод нельзя выдернуть без специального действия (нажатия на пружину);
• Чёткая визуальная идентификация — желто-зелёный цвет сразу указывает на функцию заземления.

Ограничения применения

Не предназначен для подключения фазных или нулевых проводников — использование вне назначения нарушает ПУЭ и создаёт опасность поражения током. Не рекомендуется для многожильных проводов сечением более 2,5 мм² без предварительной опрессовки. Не следует применять в условиях постоянного воздействия открытого пламени или агрессивных химикатов. Отсутствуют данные о допустимом токе — не используйте в цепях выше 20 А без подтверждения от производителя.

Примеры использования

• Заземление металлических корпусов электрооборудования в распределительном щите квартирного дома;
• Объединение нескольких заземляющих проводов от станков, светильников и автоматических выключателей в одном месте;
• Формирование основной заземляющей шины в промышленном щите с использованием замыкающей пластины;
• Подключение заземления к щитовой раме в условиях повышенной влажности (например, в банях, бассейнах).

Практические советы

• Перед установкой всегда проверяйте сечение провода — слишком толстые провода могут повредить пружинный механизм;
• Используйте замыкающую пластину для связи нескольких JXB-ST-4 — так создаётся единая шина без лишних соединений;
• Ставьте боковые заглушки на крайние клеммы, если они не используются — это предотвращает доступ к токоведущим частям;
• Для многопроволочных проводов лучше использовать опрессованные наконечники — это увеличивает срок службы контакта;
• Помните: JXB-ST-4 — это только заземление. Для нуля и фазы применяйте другие модели серии JXB-ST с другим цветом корпуса.
