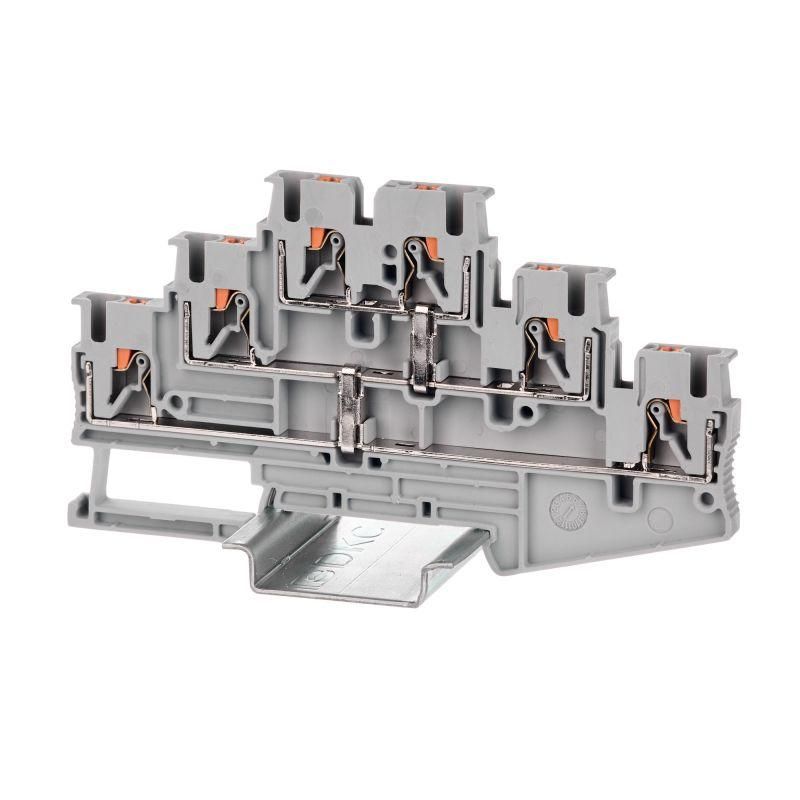

Клемма трехуровневая, зажим push-in, 6 точек подключения с перемычкой между уровнями, 2.5 кв.мм, серая | VPR-2.5-3L-PV-GY DKC ДКС

Клемма трехуровневая зажим push-in 6 точек подключения с перемычкой между уровнями 2.5 кв.мм серая от DKC (ДКС) - компактное решение для быстрого и надежного соединения нескольких проводов на DIN-рейке. Артикул vpr-2.5-3l-pv-gy обеспечивает шесть точек подключения с внутренними перемычками между уровнями, что упрощает распределение сигнала или питания в автоматизированных системах.

Назначение и область применения

Эта клемма используется для создания многоуровневых электрических цепей там, где требуется одновременное подключение нескольких проводов одного типа. Подходит для сборки распределительных щитов, управления приводами, PLC-систем, освещением и контрольными устройствами. Благодаря встроенным перемычкам между уровнями, позволяет передавать потенциал от одного контакта ко всем остальным без внешних перемычек.

Технические характеристики

• Тип зажима: пружинный push-in - подключение без инструментов
• Количество контактов: 6 (по 2 на каждый из трёх уровней)
• Сечение провода: 0,14–2,5 мм2 - подходит для медных жил, включая многожильные
• Номинальный ток: 24 А
• Номинальное напряжение: 500 В
• Рабочий температурный диапазон: от –40 C до +105 C
• Ширина шага: 5,2 мм - совместима с большинством стандартных DIN-реек
• Высота: 58,1 мм, ширина: 103 мм
• Материал корпуса: термопласт PA 6.6 с классом горючести V0 (UL-94)
• Цвет: серый
• Положение подключения: сверху
• Перемычка: встроенная между уровнями (PV), требует установки замыкающей пластины

Совместимость и монтаж

Клемма vpr-2.5-3l-pv-gy монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации достаточно защелкнуть её на рейку - никаких болтов или инструментов не требуется. Подключение проводов осуществляется путём вставки подготовленной жилы в контактный вход до упора. Удержание происходит благодаря пружинному механизму. После подключения необходимо установить специальную замыкающую пластину, чтобы обеспечить электрическую связь между уровнями. Без неё перемычка не работает.

Безопасность и стандарты

• Класс воспламеняемости корпуса: V0 - материал самозатухающий, соответствует требованиям UL-94
• Изоляция выполнена из термостойкого полиамида, выдерживающего высокие нагрузки
• Работает в условиях повышенной влажности и перепадов температур

Преимущества

• Ускоренный монтаж: no-tool подключение - просто вставьте провод
• Встроенная перемычка PV снижает количество деталей и риск ошибок при сборке
• Стабильное соединение даже при вибрациях - пружинный механизм не ослабевает со временем
• Компактность: три уровня в одном модуле экономят место на рейке
• Подходит для многожильных и одножильных проводов в пределах 0,14–2,5 мм2

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен риск окисления и плохого контакта
• Запрещено использовать провода сечением более 2,5 мм2 - это повредит механизм зажима
• Обязательно использование замыкающей пластины; без неё перемычка не функционирует
• Не рекомендовано применение в средах с постоянным воздействием масел, растворителей или агрессивных химикатов

Примеры использования

• Распределение фазы L/N/PE в распределительном щите
• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Создание параллельных цепей для светильников или реле
• Сборка контроллеров на базе PLC с множеством дискретных входов/выходов

Практические советы

• Перед подключением удалите изоляцию с провода на глубину около 10–12 мм - этого достаточно для надёжного контакта
• Для многожильных проводов используйте наконечники - они предотвращают расслоение жил
• Проверяйте плотность фиксации: после вставки провода слегка потяните его - он не должен выйти
• Убедитесь, что замыкающая пластина полностью закрыта и зафиксирована - проверяйте визуально и по щелчку
• При групповой установке нескольких таких клемм соблюдайте минимальный зазор 5 мм между соседними модулями для теплоотвода
