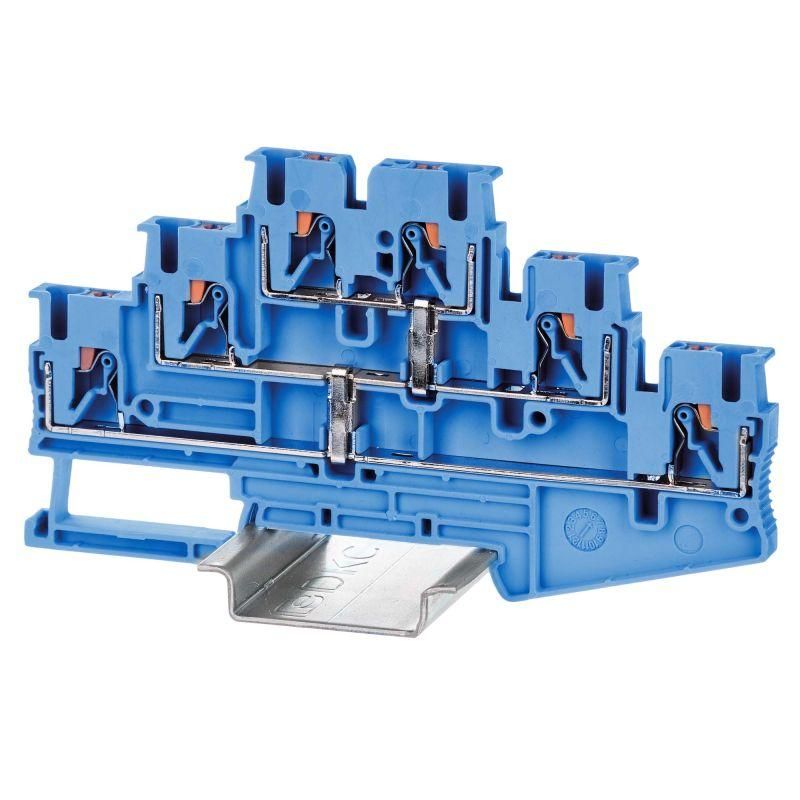

Клемма трехуровневая, зажим push-in, 6 точек подключения с перемычкой между уровнями, 2.5 кв.мм, синяя | VPR-2.5-3L-PV-BU DKC ДКС

Клемма трехуровневая зажим push-in 6 точек подключения с перемычкой между уровнями 2.5 кв.мм синяя от DKC (ДКС) - компактное решение для быстрого и надежного соединения нескольких проводников на DIN-рейке. Артикул vpr-2.5-3l-pv-bu обеспечивает шесть точек подключения с внутренней перемычкой между уровнями, что упрощает распределение фазы или нуля в распределительных щитах.

Назначение и область применения

Эта клемма используется для создания многоуровневых электрических цепей там, где требуется одновременно подключить несколько проводов одного типа - например, фазы, нуля или заземления. Подходит для сборки силовых и слаботочных щитов, автоматических выключателей, УЗО, реле и других устройств на DIN-рейке. Часто применяется в промышленной автоматике, системах освещения, HVAC и на объектах с высокой плотностью коммуникаций.

Технические характеристики

• Тип зажима: пружинный Push-in - провод вставляется без инструментов
• Количество контактов: 6 (по 2 на каждый из трёх уровней)
• Диапазон сечений провода: 0,14–2,5 мм2 - подходит для медных жил, в том числе многожильных
• Номинальный ток: 24 А
• Номинальное напряжение: 500 В
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях
• Ширина шага: 5,2 мм - совместима с большинством стандартных DIN-реек
• Высота: 58,1 мм; глубина: 103 мм
• Цвет корпуса: синий - стандартизированная маркировка для нулевых или фазных цепей
• Материал изоляции: термопласт PA 6.6 с классом горючести V0 (UL-94) - самозатухающий, безопасен при перегреве
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Подключение: сверху - доступ к контактам с верхней стороны
• Перемычка: встроенный мост между уровнями (PV) - не требует внешних перемычек
• Установка замыкающей пластины: обязательна - для передачи тока между уровнями через внешнюю пластину

Совместимость и монтаж

Клемма vpr-2.5-3l-pv-bu устанавливается на стандартную DIN-рейку 35 мм. Для работы необходимо использовать специальную замыкающую пластину (она не входит в комплект), которая соединяет три уровня между собой. Без неё ток не будет проходить от одного уровня к другому. Провода вводятся вручную - достаточно зачистить изоляцию на 8–10 мм и вставить в гнездо до характерного щелчка. Инструмент не нужен, но можно использовать плоскую отвертку для проверки фиксации. Каждый уровень имеет два входа - удобно для ответвлений или параллельных подключений.

Безопасность и стандарты

• Класс воспламеняемости V0 - материал не поддерживает горение, соответствует требованиям UL-94
• Изоляция выполнена из термопласта PA 6.6 - устойчив к механическим нагрузкам и химическим воздействиям
• Рабочая температура до +105 C - допустимо использование рядом с нагревательными элементами
• Номинальное напряжение 500 В - подходит для сетей переменного тока до 400 В

Преимущества

• Встроенная перемычка PV снижает количество деталей и время монтажа - не нужно устанавливать отдельные перемычки между уровнями
• Push-in зажим позволяет подключать провода без инструментов - экономит время при массовой сборке
• Трёхуровневая конструкция уменьшает занимаемое место в щите - вместо трёх отдельных клемм одна
• Синий цвет - визуально отличает ноль или землю от фазных клемм (например, красных или белых)
• Высокая степень защиты от вибрации - пружинный механизм сохраняет контакт даже при механических колебаниях

Ограничения применения

• Не подходит для проводов сечением более 2,5 мм2 - риск плохого контакта и перегрева
• Требуется обязательная установка внешней замыкающей пластины - без неё перемычка между уровнями не работает
• Не рекомендовано применение в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - хотя материал PA 6.6 устойчив, длительный контакт с агрессивными веществами может повредить изоляцию
• Не предназначен для частого отсоединения - пружинный зажим рассчитан на однократное или редкое обслуживание

Примеры использования

• Распределение нуля от главного автомата к нескольким УЗО в щите
• Объединение фазы от контактора к трём реле управления
• Сборка цепи заземления для группы оборудования на одном уровне
• Подключение датчиков и исполнительных механизмов в пульте управления
• Создание распределительных узлов в промышленных станках и конвейерах

Практические советы

• Всегда используйте замыкающую пластину, подходящую по ширине (5,2 мм) - она должна плотно садиться на все три уровня
• Защитите провода от перегиба - особенно многожильные, чтобы не повредить жилы при введении в клемму
• Проверьте фиксацию каждого провода легким потягиванием после подключения - если провод легко вытянуть, он не зафиксирован
• При использовании в холодном помещении (ниже –20 C) предварительно согрейте провод - так лучше войдёт в зажим
• Не смешивайте типы проводов (медные и алюминиевые) в одной клемме - возможен оксидный контакт и перегрев
• Для сервисного обслуживания используйте отвертку с плоским лезвием - осторожно отжимайте зажим, чтобы не повредить механизм
