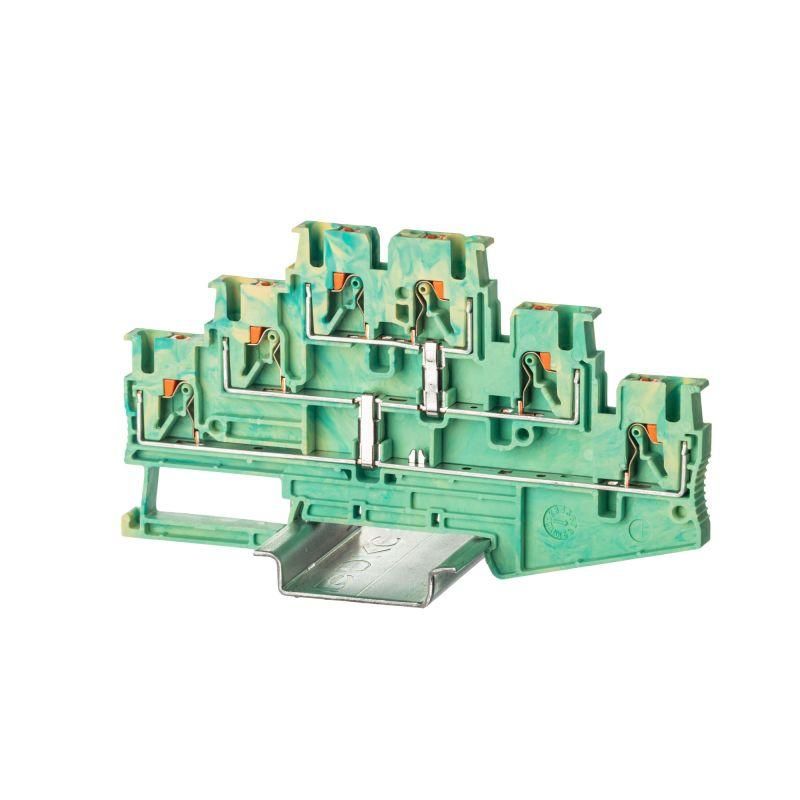

Клемма заземления трехуровневая, зажим push-in, 6 точек подключения, 2.5 кв.мм | VPR-2.5-3L-PE-YG DKC ДКС

Клемма заземления трехуровневая, зажим push-in, 6 точек подключения, 2.5 кв.мм от DKC (ДКС) — надежное решение для организации систем заземления в распределительных щитах на DIN-рейке. Артикул vpr-2.5-3l-pe-yg позволяет легко идентифицировать продукт в каталоге и при заказе запчастей.

Назначение и область применения

Эта клемма предназначена для создания единых точек заземления в электрических цепях. Подходит для подключения проводов сечением до 2,5 мм² в устройствах, где требуется высокая надежность соединения и безопасная передача тока утечки. Применяется в промышленном оборудовании, автоматических линиях, щитах управления, насосных станциях и других объектах, требующих соответствия нормам электробезопасности.

Технические характеристики

• Количество контактов: 6 — позволяют подключить шесть проводов одновременно
• Диапазон сечений: 0,14–2,5 мм² — совместима с большинством медных жил, используемых в слаботочных и силовых цепях
• Тип зажима: Push-in — фиксация провода без инструментов, просто вставьте жилу до упора
• Способ монтажа: на DIN-рейку 35 мм — стандартная установка в щитах
• Рабочая температура: от –40 °C до +105 °C — работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Материал корпуса: термопласт PA 6.6 с классом горючести V0 UL-94 — самозатухающий материал, не распространяет пламя
• Цвет: желто-зеленый — международный цветовой код для заземляющих проводников
• Ширина: 5,2 мм; Высота: 58,1 мм; Общая длина: 103 мм — компактный форм-фактор для плотной укладки
• Требуется торцевая пластина: да — для замыкания цепи заземления между соседними клеммами
• Положение подключения: сверху — удобно для подвода проводов с верхней стороны щита

Совместимость и монтаж

Клемма zazemleniya vpr-2.5-3l-pe-yg устанавливается на стандартную DIN-рейку 35 мм. Для правильной работы необходимо использовать торцевую пластину — она обеспечивает электрическую связь между всеми клеммами в ряду. Без нее заземление будет работать только на одной точке. Установка происходит путем защелкивания на рейку: достаточно прижать клемму до характерного щелчка. Соединение проводов выполняется без инструментов — введите жилу в гнездо до упора, затем проверьте надежность легким потягиванием. Отключение — нажатием кнопки-толкателя рядом с каждым входом.

Безопасность и стандарты

• Класс горючести V0 по UL-94 — материал не поддерживает горение, что важно для помещений с повышенными требованиями к пожаробезопасности
• Цветовая маркировка желто-зеленый — соответствие IEC 60446 и ГОСТ Р 50462
• Электрическая связь с DIN-рейкой — обеспечивает эффективное заземление всей системы через металлическую направляющую

Преимущества

• Push-in технология — быстрый монтаж без отверток, снижает риск повреждения жил
• Защита от случайного выдергивания — кнопка-толкатель предотвращает неквалифицированное вмешательство
• Удобная система вставных перемычек — позволяет последовательно соединять несколько клемм для масштабирования заземляющей сети
• Стойкость к перепадам температур — сохраняет механическую прочность даже при экстремальных значениях
• Компактность — занимает мало места на рейке, позволяет размещать больше устройств в одном щите

Ограничения применения

• Не предназначен для многожильных проводов без наконечника — рекомендуется применять кабельные наконечники для жил более 1,5 мм², чтобы избежать расслоения
• Требует обязательного использования торцевой пластины — без нее невозможно создание сплошной заземляющей шины
• Не подходит для подключения алюминиевых проводов — только медные
• Запрещено использование в средах с постоянным воздействием химически активных паров или жидкостей — корпус не герметичен

Примеры использования

• Подключение заземляющих проводов от корпусов станков, приводов и панелей управления в цехе
• Объединение нескольких точек заземления в распределительном щите АВР
• Формирование единой заземляющей шины в системах освещения и автоматизации
• Использование в щитах на открытых площадках при условии защиты от атмосферных осадков

Практические советы

• Перед монтажом убедитесь, что сечение провода попадает в допустимый диапазон — слишком толстый провод не войдет, слишком тонкий может плохо фиксироваться
• Для многожильных проводов используйте опрессованные наконечники — это повысит долговечность соединения
• Проверяйте целостность торцевой пластины после сборки — плохой контакт между клеммами нарушает всю цепь заземления
• При необходимости удлинения заземляющего контура — используйте несколько таких клемм, соединенных пластинами
• Помните: этот тип клеммы не является изолирующим — он всегда находится под потенциалом земли, поэтому не трогайте его при наличии напряжения в щите
