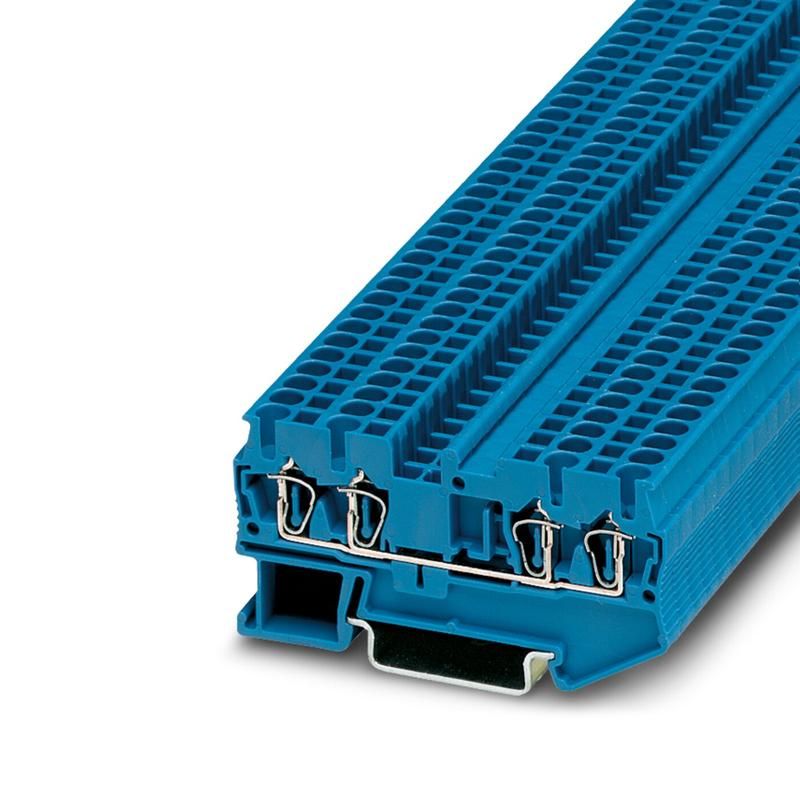

Проходные клеммы КНЗ 2,5-4-С - 10000141 СТЭЗ

Проходная клемма 2,5-4-С от СТЭЗ - надёжное решение для разветвления электрических цепей с использованием пружинного зажима. Артикул 10000141 подходит для монтажа на DIN-рейку и работает в широком диапазоне температур, обеспечивая устойчивый контакт даже в условиях повышенной вибрации.

Назначение и область применения

Проходная клемма 2,5-4-С предназначена для соединения и разветвления проводников в распределительных щитах, автоматических системах управления и промышленном оборудовании. Четыре точки подключения позволяют организовать последовательную цепь без дополнительных перемычек. Применяется в системах освещения, управляемых приводах, контроллерах, конвейерах и других устройствах, где требуется компактное и надёжное соединение.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 800 В
• Сечение однопроволочных проводников: 0,2–4 мм2
• Сечение многопроволочных гибких проводников: 0,25–2,5 мм2
• Шаг между клеммами: 5,2 мм
• Количество клемм на уровне: 4
• Количество уровней: 1
• Способ монтажа: на DIN-рейку 35 мм
• Тип присоединения: пружинный зажим (без инструмента)
• Рабочая температура: от –60 C до +105 C
• Материал корпуса: полиамид PA (высокая механическая прочность и термостойкость)
• Цвет: синий
• Высота монтажа: минимум 36,5 мм
• Расположение контактов: сверху
• Поддерживает установку замыкающей пластины: да
• Исполнение Ex e: сертифицирована на взрывозащищённость

Совместимость и монтаж

Проходная клемма 2,5-4-С совместима со всеми стандартными DIN-рейками 35 мм. Установка выполняется защёлкиванием - никаких болтов или винтов не требует. Каждый контакт фиксируется пружинным механизмом: достаточно открыть зажим кнопкой, вставить провод и отпустить. Для многопроволочных проводников рекомендуется использовать наконечники. Возможна установка замыкающих пластин для создания непрерывной цепи между соседними клеммами - это исключает необходимость внешних перемычек.

Безопасность и стандарты

Проходная клемма 2,5-4-С соответствует требованиям взрывозащиты класса Ex e (увеличение безопасности в зонах с потенциально взрывоопасной средой). Материал корпуса - самозатухающий полиамид, что снижает риск распространения пламени. Номинальное напряжение 800 В позволяет применять её в высоковольтных сетях, включая системы переменного тока до 1000 В. Соответствует нормам IEC 60947-7-1.

Преимущества

• Пружинный зажим - быстрый и надёжный монтаж без инструментов
• Узкий шаг 5,2 мм - экономия места в шкафу
• Четыре клеммы на одном уровне - минимизация числа соединений
• Работает при экстремальных температурах - от Arctic до печи
• Поддержка замыкающих пластин - уменьшает количество проводов и повышает надёжность
• Сертификат Ex e - допущена к применению во взрывоопасных зонах

Ограничения применения

Не применяйте проходную клемму 2,5-4-С для проводников сечением менее 0,2 мм2 или более 4 мм2 - это нарушит контакт и может вызвать перегрев. Гибкие многопроволочные провода должны быть обжаты наконечниками; использование голых жил возможно только в пределах 0,25–2,5 мм2. Не используйте в средах с постоянным воздействием открытого пламени или химически активных паров - хотя материал устойчив, он не предназначен для прямого контакта с растворителями. Также не следует применять в качестве главного коммутационного элемента - она не рассчитана на частые операции включения/отключения.

Примеры использования

• Разветвление сигнальных линий в ПЛК-системах
• Объединение нескольких датчиков в одну цепь питания
• Соединение проводов в распределительных щитах на заводах
• Монтаж в электрооборудовании для пищевой промышленности (из-за устойчивости к моющим средствам и влаге)
• Системы аварийного освещения в подземных объектах

Практические советы

• Перед вставкой провода проверьте, чтобы его сечение попадало в указанный диапазон - особенно важно для гибких проводов
• Для многопроволочных проводников всегда используйте обжимные наконечники - это предотвращает выскальзывание и окисление
• Если нужна непрерывная цепь, закупите замыкающие пластины - они подходят именно к этой модели
• При групповой установке нескольких клемм соблюдайте минимальную высоту 36,5 мм - этого достаточно для свободного доступа к зажимам
• Проверяйте плотность контакта после монтажа - легкое покачивание провода не должно вызывать движения внутри зажима
• Артикул 10000141 совпадает с аналогом ST 2,5-QUATTRO BU - можно менять в существующих проектах без переделки схем
