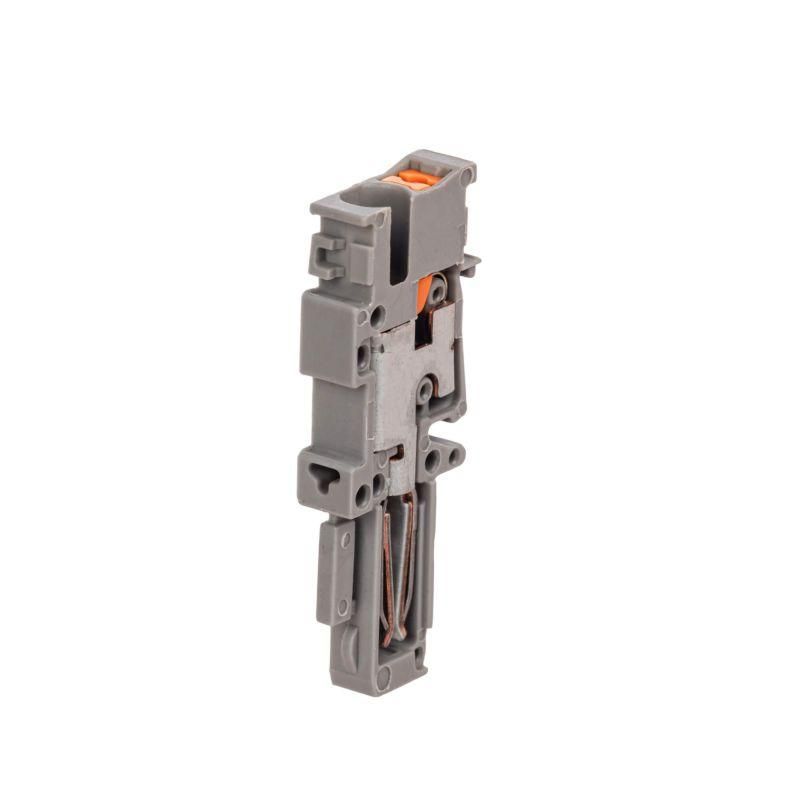

Штекер наборный "левый", зажим push-in, 1 точка подключения, 2.5 кв.мм, серая | VPR-P-2.5-L DKC ДКС

Клемма/штекер наборный левый, зажим push-in, 1 точка подключения, 2.5 кв.мм, серый от DKC (ДКС) - это компактный соединительный элемент для быстрого монтажа одножильных и многожильных проводов сечением до 2,5 мм2. Артикул vpr-p-2.5-l предназначен для установки в клеммы серии Push-in, обеспечивая надёжное соединение без инструментов.

Назначение и область применения

Этот штекер используется для создания модульных соединений в распределительных коробках, панелях управления и автоматических системах. Он устанавливается в базовые клеммы типа VPR-2.5-1P, позволяя легко комбинировать цепи без пайки или винтовых зажимов. Подходит для слаботочных и силовых цепей в промышленном оборудовании, станках, конвейерах, системах освещения и автоматизации.

Технические характеристики

• Тип подключения: пружинный зажим (push-in) - провод вставляется без инструментов
• Количество полюсов: 1
• Номинальный ток: 24 А
• Рабочее напряжение: до 500 В
• Сечение провода: от 0,14 до 2,5 мм2 (одножильный и многожильный)
• Ширина шага: 5,2 мм - совместим с стандартными DIN-рейками и другими элементами этой серии
• Цвет: серый
• Материал корпуса: термостойкий полиамид

Совместимость и монтаж

Артикул vpr-p-2.5-l - это исключительно штекерная часть. Он **не работает самостоятельно** - его необходимо вставить в соответствующую базовую клемму VPR-2.5-1P. Штекер имеет штыревую форму, которая фиксируется в гнездо клеммы с щелчком. Монтаж выполняется вручную: просто введите штекер в клемму до упора. Соединение можно собирать в ряд - несколько таких штекеров подходят друг к другу, формируя последовательную цепь. Для демонтажа используйте отвертку: вставьте её в специальный выступ на штекере и потяните провод вместе с контактом.

Безопасность и стандарты

Клемма/штекер соответствует требованиям IEC 60947-7-1 и EN 60998-1. Обеспечивает изоляцию и тепловую стойкость при рабочих температурах от -25C до +100C. Номинальное напряжение 500 В позволяет применять его в сетях переменного тока до 400 В. Продукт выполнен из самозатухающего материала, не поддерживающего горение.

Преимущества

• Быстрая установка - не требует отвертки или инструментов для подключения
• Устойчив к вибрациям - пружинный механизм сохраняет контакт даже при механических нагрузках
• Легко комбинируется - можно собирать цепочки из нескольких штекеров
• Поддерживает многожильные провода - не нуждается в опрессовке
• Стандартный шаг 5,2 мм - совместим с большинством решений DKC и аналогичных производителей

Ограничения применения

• Не предназначена для проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта
• Не подходит для проводов с жесткими металлическими сердечниками (например, алюминий) - требуется медный провод
• Запрещено использовать в условиях постоянной влаги или погружения - IP-защита не предусмотрена
• Не рекомендуется для частого отсоединения - после 5–10 циклов вставки/извлечения пружина может потерять упругость

Примеры использования

• Подключение датчиков к контроллеру в системе автоматизации
• Сборка распределительной коробки на производстве с множеством ответвлений
• Монтаж светильников в цепях 230 В с использованием предварительно установленных клемм VPR-2.5-1P
• Ремонт и модификация панелей управления без выпаивания или откручивания винтов

Практические советы

• Перед вставкой убедитесь, что провод зачищен на 8–10 мм - слишком длинный или короткий конец снижает надёжность контакта
• Для многожильных проводов слегка скрутите жилы перед введением - так они лучше войдут в зажим
• Проверяйте плотность фиксации: попробуйте слегка потянуть провод - он не должен выскакивать
• Если планируете много соединений - закупайте сразу базовые клеммы VPR-2.5-1P и штекеры vpr-p-2.5-l в паре
• Не смешивайте штекеры от разных производителей - даже при одинаковом шаге 5,2 мм возможны различия в форме контактов
