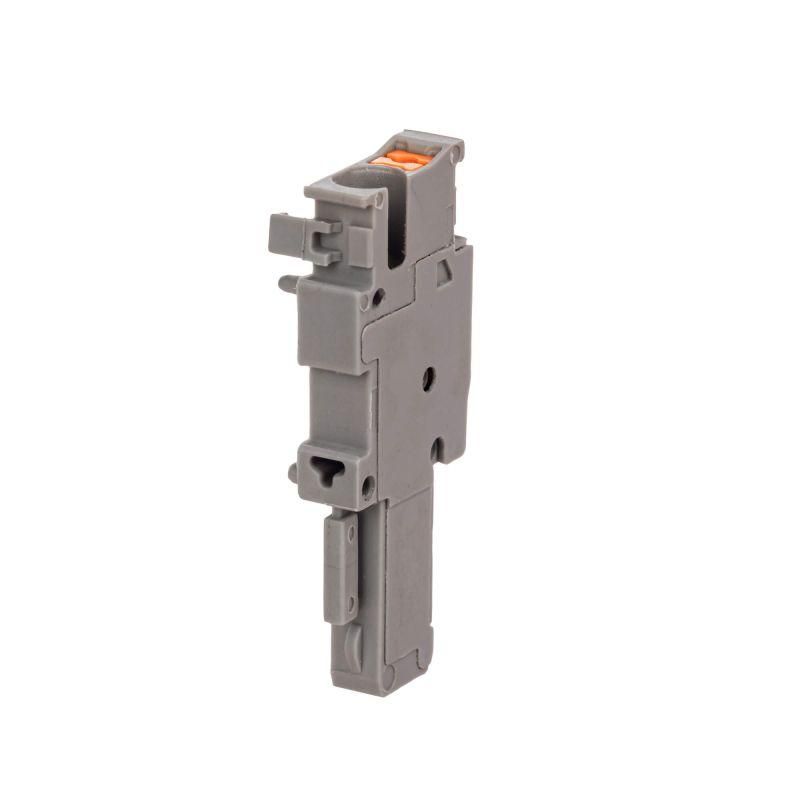

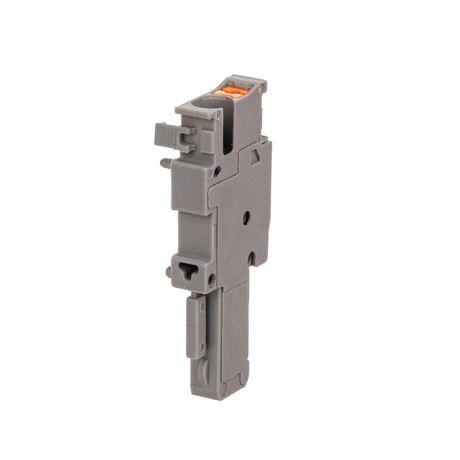

Штекер наборный "правый", зажим push-in, 1 точка подключения, 2.5 кв.мм, серая | VPR-P-2.5-R DKC ДКС

Клемма/штекер наборный правый DKC (ДКС) артикул vpr-p-2.5-r - это однополюсный штекер с пружинным зажимом push-in, предназначенный для быстрого соединения проводов сечением до 2,5 мм2 в наборных клеммах VPR-2.5-1P. Подходит для сборки распределительных щитов, автоматизации и управления оборудованием.

Назначение и область применения

Этот штекер используется исключительно как соединительный элемент для установки в клеммы типа VPR-2.5-1P. Он не является самостоятельной клеммой - его задача: ускорить монтаж за счет отказа от винтовых зажимов. Применяется там, где требуется частая переподключение проводов: в системах управления, панелях автоматики, контроллерах, устройствах защиты и распределительных коробках.

Технические характеристики

• Тип подключения: пружинный зажим push-in - провод вставляется без инструментов
• Количество полюсов: 1
• Номинальный ток: 24 А
• Рабочее напряжение: до 500 В
• Поддерживаемое сечение провода: от 0,14 до 2,5 мм2 (одножильный и многожильный, с опрессованной жилой)
• Шаг подключения: 5,2 мм - совместим с другими компонентами серии Push-in
• Цвет: серый
• Можно соединять в ряд - позволяет собирать модульные блоки из нескольких штекеров

Совместимость и монтаж

Штекер vpr-p-2.5-r предназначен **только** для установки в клеммы VPR-2.5-1P. Его нельзя использовать самостоятельно или в других типах клемм. Для монтажа:

• Заправьте провод в гнездо штекера до упора - он фиксируется пружинным механизмом
• Установите штекер в клемму VPR-2.5-1P до характерного щелчка
• Не используйте инструменты для вдавливания - достаточно усилия рук
• При сборке в ряд - выстраивайте штекеры плотно друг к другу, чтобы обеспечить надежную механическую связь

Безопасность и стандарты

Клемма соответствует требованиям безопасности для электроустановок низкого напряжения. Номинальные значения тока и напряжения обеспечивают безопасную работу в бытовых и промышленных сетях до 500 В переменного тока. Материалы - самозатухающие, соответствуют нормам UL94 V-0.

Преимущества

• Быстрый монтаж - нет необходимости затягивать винты
• Надежная фиксация провода даже при вибрациях благодаря пружинному механизму
• Легко демонтировать - просто потянуть за провод и нажать на рычаг освобождения
• Модульность - можно собирать цепочки из нескольких штекеров, экономя место в щите
• Совместимость с широким спектром сечений - от тонких сигналов до силовых проводов 2,5 мм2

Ограничения применения

• Не применяется вне клемм VPR-2.5-1P - не имеет корпуса и не может работать автономно
• Не рекомендован для проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта
• Не подходит для многожильных проводов без опрессовки - жилы могут выпасть из зажима
• Не предназначен для постоянного погружения в жидкости или работы во взрывоопасных средах
• Не заменяет заземляющий контакт - этот штекер не имеет функции заземления

Примеры использования

• Подключение датчиков температуры и давления в панели управления станком
• Разводка сигнальных цепей в системах автоматического контроля
• Сборка распределительных блоков для освещения и слаботочных устройств
• Монтаж временных испытательных цепей в сервисных центрах

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - меньше не зафиксируется, больше может вызвать замыкание
• Для многожильных проводов всегда используйте наконечники (опрессовку) - это продлит срок службы контакта
• Проверяйте прочность соединения легким рывком после монтажа - если провод легко вытягивается, проверьте глубину вставки
• При сборке нескольких штекеров в ряд - следите, чтобы они были полностью вставлены в основную клемму, иначе возникнет плохой контакт
• Артикул vpr-p-2.5-r - это правый штекер; для левой стороны нужен аналогичный, но с пометкой “левый”
