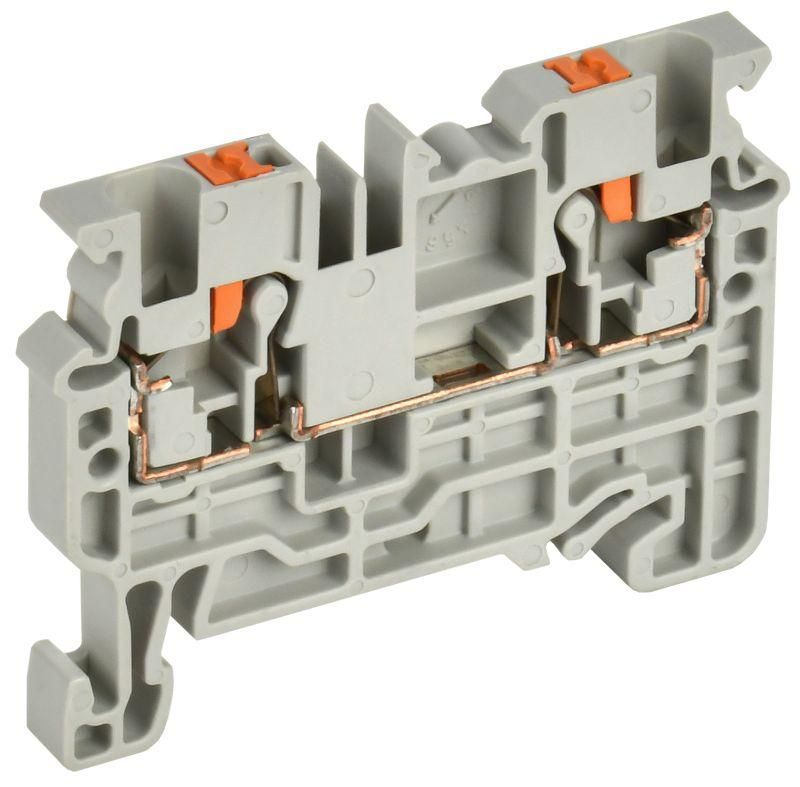

Клеммная колодка ARMAFIX CP 2.5 мм², 24 А, 1000 В IEK YCT20-00-K03-002

Колодка клеммная CP 2,5 кв. мм серая от IEK предназначена для надёжного и быстрого соединения проводов в распределительных щитах. Благодаря пружинному зажиму и совместимости с DIN-рейкой, эта клеммная колодка упрощает монтаж и подходит для автоматизации, промышленного оборудования и слаботочных систем.

Назначение и область применения

Колодка клеммная CP 2,5 кв. мм серая используется для создания разъёмных электрических соединений в цепях постоянного и переменного тока. Подходит для установки в распределительных шкафах, пультах управления, системах освещения, автоматики и промышленных контроллеров. Часто применяется там, где требуется частая перепроверка или замена проводов - например, при обслуживании станков, конвейеров или систем вентиляции.

Технические характеристики

• Сечение проводника: 0,2–2,5 мм2 - позволяет подключать как тонкие многожильные, так и одножильные провода до 2,5 мм2
• Номинальный ток: 24 А - рассчитана на нагрузки до 24 ампер при рабочих условиях
• Номинальное напряжение: 1000 В - безопасна для использования в сетях до 1 кВ
• Количество полюсов: 1 - каждый элемент работает автономно, без внутренних связей
• Количество клемм на уровне: 2 - два контакта на один модуль: вход и выход
• Ширина/шаг подключения: 5 мм - компактный шаг, удобен для плотной укладки на рейке
• Способ монтажа: DIN-рейка 35 мм - фиксируется стандартным защёлкивающим механизмом
• Тип присоединения: пружинный зажим - подключение без инструментов
• Позиция соединения: сверху - провода вводятся вертикально, что снижает риск механического повреждения
• Рабочая температура: –40…+85 C - выдерживает экстремальные условия, включая холодные склады и жаркие помещения
• Цвет: серый - соответствует стандартной цветовой гамме промышленной аппаратуры
• Установка замыкающей пластины: да - возможность последовательного соединения нескольких модулей через перемычки

Совместимость и монтаж

Колодка клеммная CP 2,5 кв. мм серая легко монтируется на DIN-рейку 35 мм - просто защёлкивается и фиксируется. Для подключения:

• Для одножильных проводов и проводов с наконечниками - вставьте провод до упора; зажим сработает автоматически
• Для гибких многожильных проводов без наконечника - предварительно нажмите кнопку разблокировки, затем введите провод и отпустите кнопку

Замыкающие пластины (перемычки) продаются отдельно и подходят для соединения нескольких клеммных колодок между собой. Каждая колодка имеет контактную площадку для установки таких перемычек - обеспечивается равномерное распределение потенциала.

Безопасность и стандарты

Колодка клеммная CP 2,5 кв. мм серая соответствует требованиям безопасности для промышленного электрооборудования. Номинальное напряжение 1000 В и ток 24 А обеспечивают запас прочности для большинства задач. Материал корпуса - самозатухающий поликарбонат, устойчив к возгоранию. Прямой ввод проводов исключает необходимость затяжки винтов, снижая риск человеческой ошибки.

Преимущества

• Быстрое подключение без инструментов - экономит время при монтаже и сервисном обслуживании
• Стабильный контакт благодаря пружинному механизму - меньше окисления и нагрева по сравнению с винтовыми зажимами
• Поддержка двух типов проводов - и с наконечниками, и без них
• Можно комбинировать несколько единиц в ряд - удобно для группового подключения
• Высокая термостойкость - сохраняет работоспособность даже при резких перепадах температур

Ограничения применения

• Не рекомендуется использовать для проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта
• Гибкие многожильные провода без наконечника требуют обязательного нажатия кнопки - забытая кнопка = плохой контакт
• Не предназначен для высокочастотных сигналов или импульсных нагрузок - оптимизирована для силовых цепей 50/60 Гц
• Не следует применять в средах с повышенной вибрацией без дополнительной фиксации - хотя зажим надёжный, длительная вибрация может вызвать ослабление

Примеры использования

• Подключение датчиков и исполнительных устройств в панели управления станком
• Разветвление цепей освещения в распределительном щите
• Объединение нулевых и заземляющих проводников в промышленных щитах
• Создание временных тестовых соединений при настройке автоматических систем

Практические советы

• Перед подключением проверяйте сечение провода - не допускайте использование проводов менее 0,2 мм2 или более 2,5 мм2
• Для многожильных проводов всегда используйте наконечники - это увеличивает срок службы контакта и снижает риск обрывов
• При сборке нескольких колодок в ряд - начинайте с крайнего модуля и двигайтесь в сторону, чтобы избежать перекоса
• После монтажа легонько потяните за провод - он не должен выскальзывать. Это проверка качества зажима
• Артикул yct20-00-k03-002 - это точный идентификатор для заказа запасных частей или аналогичных модулей
