Клемма многоуровневая OptiClip CP3L-2,5-3L-I 24А 800В push-in КЭАЗ (Курский электроаппаратный завод) 331867

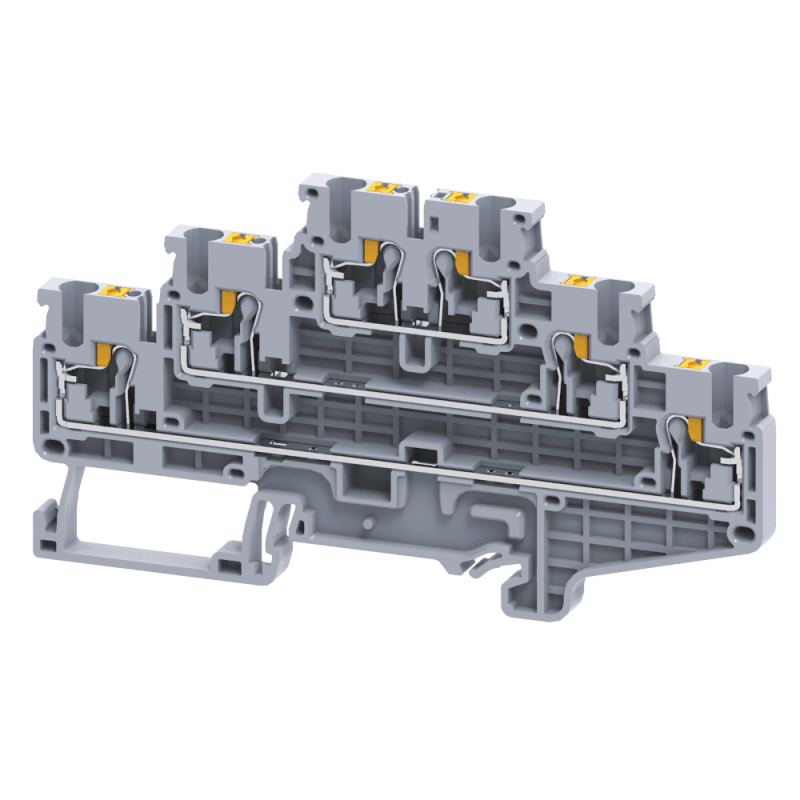

Клемма 3х-ярусная push-in 2,5 кв.мм без перемычки OptiClip CP3L-2,5-3L-I серая - это компактное решение для быстрого и надёжного подключения проводников в распределительных щитах. Бренд КЭАЗ предлагает эту модель как часть серии OptiClip, где каждый ярус работает автономно, что повышает гибкость при проектировании цепей. Артикул CP3L-2,5-3L-I идеально подходит для задач автоматизации, где важна скорость монтажа и плотность разводки.

Назначение и область применения

Клемма 3х-ярусная push-in 2,5 кв.мм без перемычки OptiClip CP3L-2,5-3L-I серая предназначена для создания точек подключения в электрических щитах и распределительных устройствах. Подходит для систем автоматического управления (САУ), промышленного оборудования, конвейеров, насосных станций и других объектов, где требуется компактная и надёжная коммутация. Отсутствие перемычки между ярусами позволяет использовать каждую из трёх позиций как самостоятельный вход/выход - например, для раздельного подключения фаз, нулей или сигналов управления.

Технические характеристики

• Тип соединения: Push-in (зажим с пружиной, без инструмента)
• Поперечное сечение провода: 0,34–2,5 мм2 (медные одножильные или многожильные)
• Номинальный ток: 24 А
• Количество контактов: 1 на ярус, всего 3 яруса
• Количество мест для подключения: 3 (по одному проводу на ярус)
• Положение подключения: сбоку
• Рабочая температура: от –40 C до +85 C
• Класс воспламеняемости: V0 (самозагасающий материал)
• Цвет: серый
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Клемма 3х-ярусная push-in 2,5 кв.мм без перемычки OptiClip CP3L-2,5-3L-I серая устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её в паз рейки - никаких винтов или креплений не требуется. Подключение проводов происходит путём вставки жилы в окно до упора: пружинный механизм автоматически зажимает проводник. Для освобождения провода используется кнопка-толкатель на корпусе - она отводит пружину, позволяя вытащить жилу без инструментов. Установка занимает несколько секунд на каждый контакт.

Безопасность и стандарты

Клемма соответствует требованиям безопасности по классу воспламеняемости V0 - материал корпуса самозагасающий, что снижает риск распространения пламени при перегреве или коротком замыкании. Работает в широком диапазоне температур, включая экстремальные условия (-40 C), что делает её пригодной для использования в холодных помещениях или на открытых площадках внутри шкафов. Номинальный ток 24 А обеспечивает безопасную работу с нагрузками, характерными для сигнальных цепей, управляемых двигателей и устройств автоматики.

Преимущества

• Подключение без инструментов - просто вставьте провод, и он надёжно зажмётся
• Кнопка-толкатель для быстрого отключения - удобно при тестировании или замене
• Высокая плотность подключений: три точки в одном модуле экономят место в щите
• Надёжный виброустойчивый контакт - не ослабевает даже при постоянных механических колебаниях
• Система маркировки - есть места для этикеток, чтобы легко идентифицировать цепи
• Совместима с другими клеммами серии OptiClip - можно собирать комплексные решений из разных элементов

Ограничения применения

Не допускается использование с алюминиевыми проводами - клемма рассчитана исключительно на медные жилы. Максимальное сечение - 2,5 мм2; более толстые провода не войдут. Также нельзя использовать для подключения нескольких проводов в один ярус - каждый из трёх ярусов предназначен только для одного проводника. Перемычки между ярусами отсутствуют, поэтому если нужна связь между уровнями, её необходимо делать внешними проводами или отдельными перемычками.

Примеры использования

• Подключение трёх датчиков к одному контроллеру в САУ - каждый датчик на отдельном ярусе
• Разделение фаз L1, L2, L3 в распределительной коробке без использования перемычек
• Объединение нулевых проводов от нескольких потребителей в одном месте щита
• Интерфейсные соединения в пульте управления станка - быстрая замена проводов при обслуживании

Практические советы

• Перед вставкой провода удалите изоляцию на 9–10 мм - этого достаточно для надёжного контакта
• Не используйте инструменты для затяжки - они могут повредить пружинный механизм
• Проверяйте качество соединения легким рывком после подключения - провод не должен выскальзывать
• Для многожильных проводов слегка закрутите жилы перед вставкой, чтобы они не рассыпались
• При использовании в условиях высокой вибрации рекомендуется дополнительно фиксировать кабели хомутиками рядом с клеммой
• Учитывайте посадочные размеры: одна клемма занимает около 17,5 мм по ширине - планируйте расположение в щите с учётом соседних элементов
