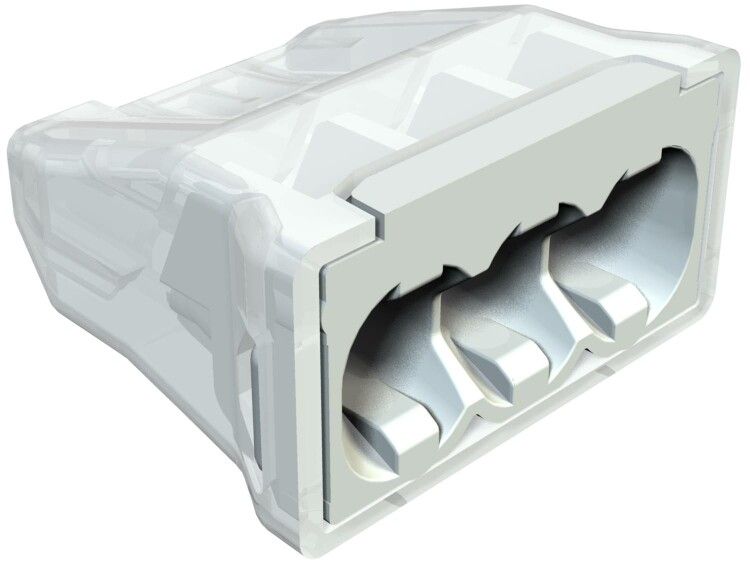

Клемма монтажная СМК, пружинная 3x2,5 мм2 (упаковка 5 шт,серая), (2273-203), OBO - 2054540 Bettermann 61 325 LGR

Клемма пружинная монтажная 3x2,5 мм² серая (упаковка 5 шт, 2273-203) от OBO BETTERMANN — надёжное решение для быстрого и безопасного соединения одножильных и многожильных проводов без использования винтов. Подходит для монтажа в распределительных коробках, щитах управления и на оборудовании с ограниченным пространством.

Назначение и область применения

Эта клемма предназначена для создания постоянных электрических соединений в слаботочных и силовых цепях. Применяется там, где важна скорость монтажа и отказ от инструментов: в автоматике, системах освещения, пультах управления, станциях сбора данных. Особенно удобна при замене или модернизации существующих сетей — достаточно вставить провод и зафиксировать пружиной.

Технические характеристики

• Диапазон сечений провода: 0,5–2,5 мм² (для одножильного и многожильного)
• Количество контактов: 3
• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Тип провода: одножильный, гибкий и жёсткий многожильный
• Длина зачистки изоляции: 8–9 мм
• Цвет корпуса: светло-серый
• Максимальная рабочая температура: +90 °C (по EN 60998)
• Контрольное отверстие: для проверки напряжения фазного контроллером или штифтом до Ø 2 мм
• Отсутствие L-рычажков: фиксация осуществляется исключительно пружинным механизмом

Совместимость и монтаж

Клемма 2273-203 устанавливается на DIN-рейку шириной 35 мм. Для подключения:

1. Зачистите изоляцию с провода на 8–9 мм — меньше или больше может привести к плохому контакту.
2. Удерживайте рычаг (если есть) или просто вставьте провод в контактное окно до упора — пружина сама зажмёт жилу.
3. Проверьте надёжность фиксации легким рывком — провод не должен выскальзывать.
4. Используйте контрольное отверстие для тестирования наличия напряжения штифтом или пробником.

Не требует отвертки, гаечного ключа или другого инструмента. Удобна для работы в труднодоступных местах.

Безопасность и стандарты

Клемма соответствует требованиям стандарта EN 60998 для соединительных устройств. Корпус изготовлен из самозатухающего термопластика, устойчивого к перегреву. Защита от случайного прикосновения обеспечивается конструкцией входного канала — пальцы не могут достать до токоведущих частей при правильно установленном проводе.

Преимущества

• Быстрая установка — не нужен инструмент
• Стабильный контакт даже при вибрациях благодаря пружинному зажиму
• Возможность проверки напряжения через контрольное отверстие без демонтажа
• Высокая плотность компактной трёхпозиционной конструкции
• Подходит для многожильных проводов без опрессовки

Ограничения применения

• Не предназначен для проводов сечением менее 0,5 мм² или более 2,5 мм² — риск перегрева или потери контакта
• Не рекомендуется использовать в условиях постоянной механической нагрузки на провод — требуется дополнительная фиксация кабеля
• Отсутствие L-рычажков делает невозможным быстрое отключение без инструмента — для частых операций лучше выбрать модели с рычагом
• Не подходит для алюминиевых проводов — только медные

Примеры использования

• Распределительные коробки в квартирах и офисах
• Соединение датчиков и исполнительных механизмов на конвейерах
• Подключение реле и контакторов в панелях управления
• Монтаж осветительных цепей в торговых залах
• Обвязка оборудования с высокой плотностью компонентов

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода — используйте штангенциркуль, если сомневаетесь
• Если провод многожильный, не разворачивайте жилы — они должны остаться собранными в один пучок
• При работе в пыльной среде регулярно проверяйте состояние контактов — хотя IP-класс не указан, грязь снижает долговечность
• Для обслуживания системы запасайте пару клемм 2273-203 — они легко выходят из строя при неправильном монтаже
• При использовании в щитах с несколькими рядами — ориентируйте все клеммы одинаково для удобства диагностики
