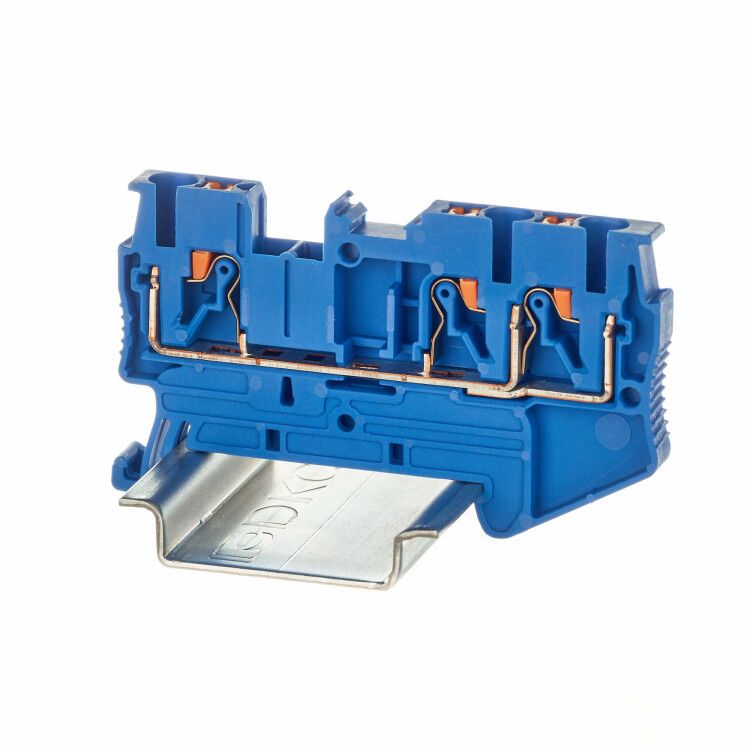

Клемма проходная , зажим push-in, 3 точки подключения, 2.5 кв.мм, синяя - VPR-2.5-TWIN-BU ДКС

Клемма проходная, зажим push-in, 3 точки подключения, 2.5 кв.мм, синяя от DKC (ДКС) - надёжное решение для быстрого и безопасного соединения трёх проводников на DIN-рейке. Артикул vpr-2.5-twin-bu подходит для промышленной автоматизации, распределительных щитов и систем управления.

Назначение и область применения

Эта клемма используется для создания последовательных соединений между проводниками в электрических цепях. Подходит для монтажа в силовых и слаботочных цепях: станках, конвейерах, пультах управления, шкафах автоматики. Благодаря механизму Push-in, её удобно применять там, где требуется частая переборка проводов или ограниченное время на обслуживание.

Технические характеристики

• Тип зажима: пружинный (Push-in) - без инструментов
• Количество контактов: 3 (два входа, один выход)
• Диапазон сечений провода: 0,14–2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 800 В
• Рабочая температура: от –40 C до +105 C
• Ширина: 5,2 мм
• Высота: 37,2 мм
• Общая глубина: 60,7 мм
• Материал корпуса: термопласт PA 6.6
• Класс горючести: V0 (UL-94) - самозатухающий материал
• Цвет: синий
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Положение подключения: сверху
• Количество каналов для перемычек: 2
• Требуется замыкающая пластина: да

Совместимость и монтаж

Клемма устанавливается на стандартную DIN-рейку 35 мм. Для сборки цепи используйте комплектные замыкающие пластины - они обеспечивают электрическую связь между соседними клеммами. Каждый контакт принимает провод без предварительной зачистки: просто введите жилу до упора. Отсоединить провод можно нажатием на кнопку-толкатель - так исключаются случайные выдергивания. Установка занимает несколько секунд, не требует отвертки или кримпера.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 - он не поддерживает горение и сам затухает после удаления источника пламени. Это соответствует требованиям UL-94. Номинальное напряжение 800 В позволяет использовать клемму в сетях до 690 В переменного тока, что покрывает большинство промышленных задач. Рабочий диапазон температур (-40…+105 C) гарантирует стабильность работы в суровых условиях: холодных складах, тепловых камерах, на открытых площадках.

Преимущества

• Быстрая установка: провод вставляется одним движением, без инструментов
• Защита от ошибок: кнопка-толкатель предотвращает некорректное подключение
• Устойчивость к вибрации: пружинный механизм не ослабевает со временем
• Фиксированная высота: совместима с другими модулями на DIN-рейке
• Две перемычки: позволяют легко формировать цепочки из нескольких клемм
• Изоляция класса V0: повышает пожаробезопасность шкафа

Ограничения применения

• Не подходит для многожильных проводов с грубой оплеткой - жилы должны быть плотно скручены
• Запрещено использование с проводами сечением более 2,5 мм2 - возможен перегрев и потеря контакта
• Требует обязательной установки замыкающих пластин при параллельном соединении - без них цепь будет разрывной
• Не предназначен для постоянного погружения в жидкости - IP-класс не указан, значит, защита только от брызг и пыли
• Не рекомендовано применение в средах с агрессивными химическими веществами - материал PA 6.6 уязвим к некоторым растворителям

Примеры использования

• Подключение датчиков в цепи управления конвейером
• Разводка сигнальных линий в пульте ЧПУ
• Сборка распределительной группы освещения в промышленном помещении
• Создание цепей питания для реле и контакторов в щите автоматики
• Передача сигналов между модулями PLC через перемычки

Практические советы

• Перед вставкой провода убедитесь, что его конец ровный, без заусенцев - это снижает риск повреждения внутреннего механизма
• Проверьте, что провод полностью вошёл: попробуйте слегка потянуть - если не выскакивает, соединение надёжное
• При использовании нескольких клемм подряд, всегда устанавливайте замыкающую пластину - она обеспечивает целостность цепи
• После монтажа проверьте соответствие сечения провода: даже 2,6 мм2 может вызвать перегрузку
• Для сервисного обслуживания: нажмите кнопку-толкатель медленно, чтобы не повредить пружину
• При работе в условиях повышенной вибрации - дополнительно закрепите клемму на рейке с помощью фиксирующего элемента
