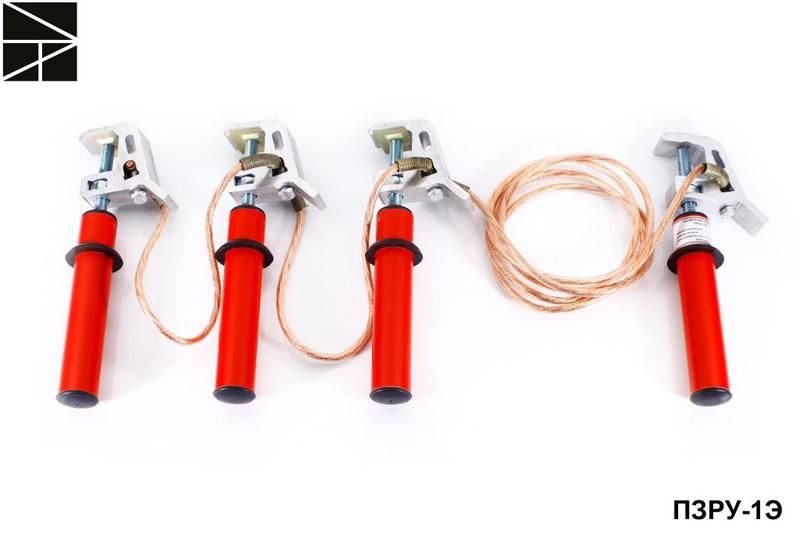

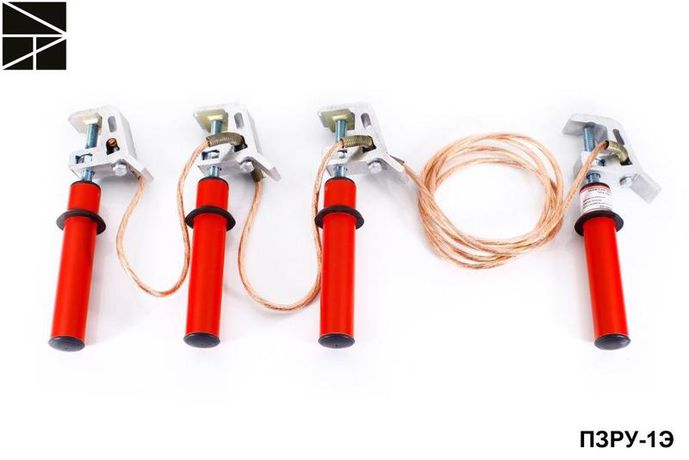

Заземление переносное для распределительных устройств ПЗРУ-1Э сечен. 25мм ЭЛЕКТРО ТРЕЙД ET-Z107-25

Заземление переносное ПЗРУ-1Э от Электро Трейд — это надёжное средство защиты для работ на отключённых участках распределительных устройств 1 кВ. Устройство обеспечивает безопасность персонала при случайной подаче напряжения или появлении наведённого потенциала, используя медный проводник сечением 25 мм².

Назначение и область применения

Заземление переносное ПЗРУ-1Э применяется для временного заземления отключённых участков электрооборудования в распределительных устройствах до 1 кВ. Его основная задача — предотвратить поражение персонала электрическим током в случаях:

• Ошибка оператора — случайная подача напряжения на обслуживаемый участок;
• Наведённое напряжение — возникающее из-за близости действующих токоведущих частей;
• Статическое или индукционное напряжение после отключения питания.

Используется при плановых и аварийных работах на КРУ, ЯЯ, щитах и других компактных распределительных устройствах.

Технические характеристики

• Класс напряжения: 1 кВ — рассчитано на работу в сетях до 1000 В переменного тока;
• Сечение провода: 25 мм² — обеспечивает достаточную проводимость для отвода тока короткого замыкания;
• Тип изделия: переносное заземление — легко перемещается и устанавливается вручную;
• Количество фаз: 3 — позволяет заземлить все три фазы одновременно;
• Материал проводника: медь — высокая электропроводность и долговечность;
• Конструкция: жесткий штыревой контакт + гибкий многожильный провод — обеспечивает надёжное соединение с токоведущими частями.

Совместимость и монтаж

Заземление переносное ПЗРУ-1Э совместимо с типовыми контактными площадками распределительных устройств 1 кВ, имеющими стандартные посадочные места для заземляющих штанг. Для установки требуется:

• Подключение заземляющего провода к надёжному контуру заземления (например, к шине заземления или заземляющему устройству подстанции);
• Фиксация заземляющей штанги на токоведущую часть через специальный зажим — без усилий, одним движением;
• Обязательное соблюдение порядка: сначала заземление, потом доступ к оборудованию; перед включением — снять заземление, затем отключить питание.

Не требует инструментов для монтажа — всё выполняется вручную. Максимальная нагрузка на контакт — соответствует требованиям ГОСТ 12.2.084–2019.

Безопасность и стандарты

Заземление переносное ПЗРУ-1Э соответствует требованиям ГОСТ 12.2.084–2019 «Система стандартов безопасности труда. Средства защиты от поражения электрическим током. Переносные заземления. Общие технические условия». Продукт прошёл испытания на механическую прочность, термическую устойчивость и надёжность контакта. Все элементы покрыты антикоррозийным слоем, исключающим самопроизвольное отсоединение при вибрации.

Преимущества

• Высокая надёжность контакта благодаря плотному прижатию штанги к токоведущей части;
• Гибкий многожильный провод сечением 25 мм² — выдерживает импульсы тока короткого замыкания без повреждений;
• Легкая и быстрая установка — снижает время подготовки рабочего места;
• Цельнолитая металлическая головка штанги — не деформируется даже при длительном использовании;
• Чёткая цветовая маркировка и удобная рукоятка — минимизируют риск ошибок при работе в условиях плохой видимости.

Ограничения применения

• Не предназначен для работы в сетях выше 1 кВ — применение на более высоких напряжениях запрещено;
• Не используется в качестве постоянного заземления — только для временной защиты во время ремонта;
• Не допускается использование при температуре ниже -40 °C — материал становится хрупким;
• Запрещена установка на окрашенные или загрязнённые поверхности — необходимо зачищать место контакта;
• Не рекомендуется использовать в местах с повышенной вибрацией без дополнительной фиксации.

Примеры использования

• Работы на ячейках КРУ-10/0,4 кВ — заземление трёх фаз перед осмотром автоматического выключателя;
• Обслуживание силовых щитов в цехах — временное заземление перед заменой контакторов;
• Аварийные отключения на подстанциях — быстрое заземление после срабатывания защиты;
• Техобслуживание распределительных пунктов (РП) — обеспечение безопасности при проверке изоляции.

Практические советы

• Перед каждым использованием проверяйте целостность провода и состояние зажимов — трещины, обрывы или коррозия недопустимы;
• Убедитесь, что точка подключения к заземляющему контуру имеет минимальное переходное сопротивление — лучше всего использовать специально выделенную шину;
• Храните ПЗРУ-1Э в сухом месте, в закрытом футляре — избегайте намокания и попадания пыли;
• Проверяйте соответствие сечения 25 мм² с расчетным током КЗ вашего объекта — если ток превышает 10 кА, уточните возможность применения;
• Никогда не используйте ПЗРУ-1Э без заземляющего провода — он является единственным путём отвода опасного потенциала.
