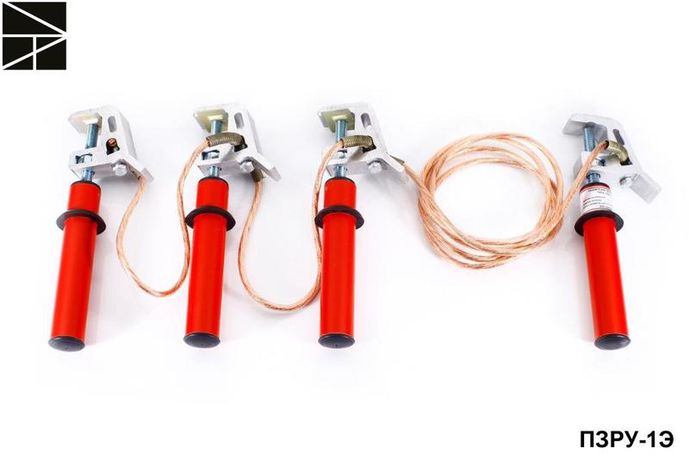

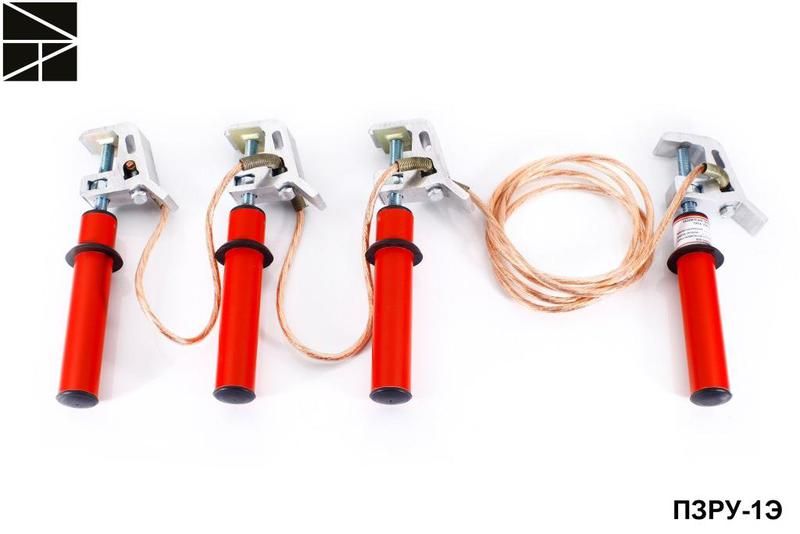

Заземление переносное для распределительных устройств ПЗРУ-1Э сечен. 35мм ЭЛЕКТРО ТРЕЙД ET-Z107-35

Переносное заземление ПЗРУ-1Э от Электро Трейд (арт. et-z107-35) используется для временного замыкания и заземления отключённых частей электроустановок до 1 кВ, обеспечивая безопасность персонала при проведении работ.

Назначение и область применения

Заземление переносное ПЗРУ-1Э применяется на распределительных устройствах напряжением 1 кВ для предотвращения случайного включения питания или воздействия наведённого напряжения на обслуживаемых участках. Устройство защищает рабочих от поражения электрическим током во время ремонта, осмотра или проверки оборудования.

Технические характеристики

• Класс напряжения: 1 кВ - рассчитано на работу в сетях до 1000 В переменного тока;
• Сечение провода: 35 мм2 - обеспечивает достаточную проводимость для отвода тока КЗ;
• Количество фаз: 3 - позволяет одновременно заземлить все три фазы трёхфазной системы;
• Тип изделия: переносное заземление - компактная сборка, предназначенная для быстрого монтажа и демонтажа;
• Материал контактов: медный сплав с покрытием - устойчив к окислению и обеспечивает надёжный контакт;
• Изделие соответствует требованиям ГОСТ 6433.1 и ПТЭЭП.

Совместимость и монтаж

ПЗРУ-1Э совместим со штыревыми и болтовыми контактными точками типичных ячеек РУ-1 кВ. Для установки требуется доступ к токоведущим частям после отключения и визуального контроля отсутствия напряжения. Монтаж выполняется с помощью изолирующей штанги - зажимы плотно фиксируются на токоведущих элементах. Подключение заземляющего провода осуществляется к контуру заземления объекта. Диаметр зажимов адаптирован под стандартные шины и выводы РУ.

Безопасность и стандарты

Заземление ПЗРУ-1Э изготовлено в соответствии с требованиями ГОСТ 6433.1-89 и правилами техники безопасности при эксплуатации электроустановок (ПТЭЭП). Применение устройства обязательно перед началом работ на отключённом оборудовании. Перед каждым использованием необходимо проверять целостность изоляции, состояние зажимов и прочность сварных соединений.

Преимущества

• Высокая надёжность благодаря большому сечению провода (35 мм2) - способно выдерживать значительные токи короткого замыкания;
• Трёхфазное исполнение исключает необходимость последовательного подключения каждой фазы - экономит время при подготовке рабочего места;
• Легко транспортируется и хранится - компактная конструкция удобна для перемещения между объектами;
• Стандартные зажимы обеспечивают совместимость с большинством распространённых типов РУ-1 кВ.

Ограничения применения

• Не для работы на высоковольтных установках выше 1 кВ - использование на более высоких напряжениях запрещено;
• Не допускается применение без предварительной проверки отсутствия напряжения - заземление нельзя устанавливать на заряженные части;
• Не рекомендовано использовать в условиях повышенной влажности без дополнительной защиты зажимов - риск коррозии контактов;
• Не является средством самостоятельной защиты - всегда требует соблюдения других мер безопасности (диэлектрические перчатки, указатели напряжения).

Примеры использования

• Обслуживание силовых трансформаторов в ЯЧЕЙКАХ КСО-10/0,4;
• Работы на автоматических выключателях и рубильниках в щитовых помещениях;
• Подготовка к ремонту кабельных линий 1 кВ после отключения секций;
• Проверка состояния оборудования на подстанциях малой мощности.

Практические советы

• Перед монтажом убедитесь, что зажимы свободны от грязи и оксидов - используйте металлическую щётку для очистки поверхности контакта;
• Фиксируйте заземление на жестких участках шин, а не на гибких кабелях - так снижается вероятность механического повреждения;
• При работе в многокабельных камерах пометьте каждый набор заземления - чтобы избежать путаницы при снятии;
• Храните ПЗРУ-1Э в сухом месте, периодически проверяйте сопротивление цепи (не более 0,1 Ом);
• При наличии нескольких бригад - используйте цветовые метки на зажимах для различения принадлежности.
