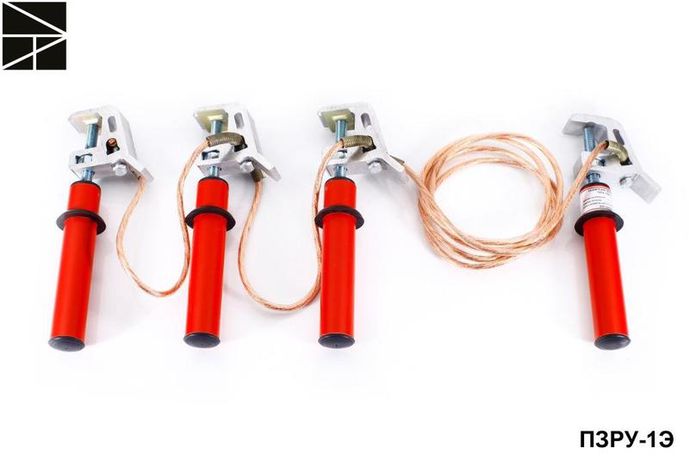

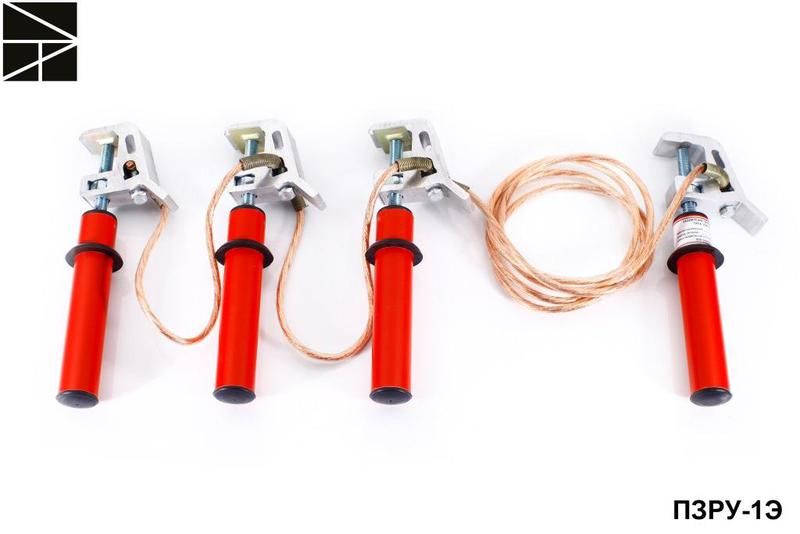

Заземление переносное для распределительных устройств ПЗРУ-1Э сечен. 16мм ЭЛЕКТРО ТРЕЙД ET-Z107-16

Переносное заземление ПЗРУ-1Э от Электро Трейд (арт. et-z107-16) используется для обеспечения безопасности персонала при работе на отключённых участках распределительных устройств до 1 кВ. Устройство надёжно соединяет оборудование с контуром заземления, предотвращая опасное воздействие случайного или наведённого напряжения.

Назначение и область применения

ПЗРУ-1Э применяется исключительно на отключённых участках распределительных устройств напряжением до 1 кВ. Его задача - гарантированно замкнуть все три фазы на землю перед началом работ, чтобы исключить риск поражения электрическим током из-за ошибочного включения или наведённого напряжения. Подходит для substations, КРУ, ячеек КСО и других объектов внутри помещений или на открытых площадках, где требуется временная защита.

Технические характеристики

• Тип изделия: Переносное заземление
• Класс напряжения: До 1 кВ
• Количество фаз: 3
• Гарантийный срок: 24 месяца
• Материал контактов: Медь, покрытая оловом для устойчивости к окислению
• Изоляция штанги: Высоковольтная, соответствует требованиям к работе в условиях повышенной влажности и запылённости

Совместимость и монтаж

ПЗРУ-1Э совместимо с контактными поверхностями типичных коммутационных аппаратов в РУ до 1 кВ. Для установки необходимо:

• Убедиться, что участок полностью отключен и проверен от наличия напряжения;
• Подсоединить зажимы к каждой из трёх фаз через специальные наконечники;
• Зафиксировать заземляющий проводник к надёжному заземляющему контуру (например, к шине заземления или заземляющему болту);
• Не использовать заземление на повреждённых или окисленных контактах - перед монтажом зачистите поверхность.

Штанга рассчитана на ручную установку. Нельзя применять усилие более 50 Нм - это может повредить механизм.

Безопасность и стандарты

ПЗРУ-1Э соответствует требованиям ГОСТ 12.2.089–2016 и ПТЭЭП для переносных заземлений. Конструкция обеспечивает механическую прочность и электрическую целостность при токах короткого замыкания до 25 кА/1 с. Все элементы проходят испытание на термическую и электродинамическую стойкость.

Преимущества

• Трёхфазное исполнение позволяет одновременно заземлить все фазы - снижает время подготовки рабочего места.
• Надёжные медные зажимы обеспечивают минимальное переходное сопротивление даже после многократного использования.
• Изолированная штанга снабжена нескользящими ручками - безопасна при использовании в сыром или холодном климате.
• Легко транспортируется и хранится в компактном виде благодаря модульной сборке.

Ограничения применения

• Не предназначен для работы на сетях выше 1 кВ - использование на высоковольтных участках недопустимо.
• Не следует применять на участках с активным током - заземление устанавливается только после полного отключения и проверки отсутствия напряжения.
• Запрещено использовать при температуре ниже -30 C - материал изоляции становится хрупким.
• Не рекомендуется длительное хранение в условиях высокой влажности без просушки - возможна коррозия контактов.

Примеры использования

• Работы на выключателях в КРУ-10 кВ (при обслуживании секций 0,4 кВ).
• Обслуживание силовых трансформаторов 6(10)/0,4 кВ.
• Ремонт автоматических выключателей в щитах низкого напряжения.
• Настройка систем АВР и релейной защиты на подстанциях.

Практические советы

• Перед каждым использованием осмотрите зажимы - они должны быть чистыми, без следов оплавления или деформаций.
• Проверяйте целостность заземляющего провода: при наличии обрывов или значительного числа переломов жил - замените изделие.
• Храните ПЗРУ-1Э в сухом месте, желательно в оригинальном чехле - так продлевается срок службы контактов.
• При работе в группе используйте один экземпляр на каждый отключенный участок - не допускайте «обходных» заземлений.
• После завершения работ снимайте заземление в порядке: сначала от заземляющего контура, потом с фаз - это минимизирует риск возникновения дуги.
