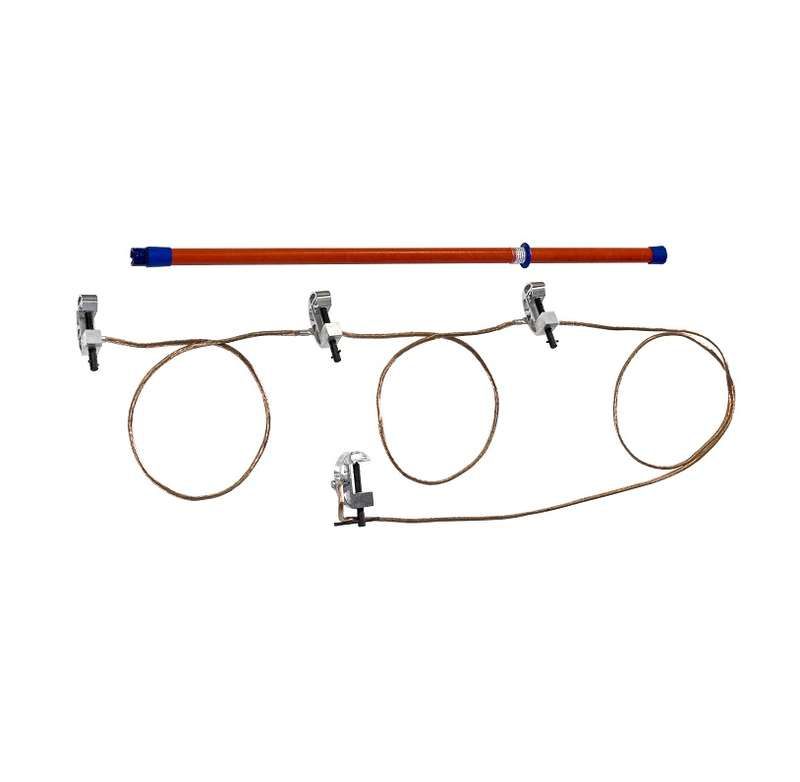

Заземление переносное ЗПП-15 Д 16кв.мм Диэлектрик Д413669

Переносное заземление ЗПП-15 с сечением 16 кв. мм от бренда АНТИТОК (арт. д413669) используется для обеспечения безопасности персонала при работе на отключённых токоведущих частях высоковольтных установок - предотвращает поражение электрическим током при случайном включении или появлении наведённого напряжения.

Назначение и область применения

ЗПП-15 применяется при проведении ремонтных и обслуживательных работ на электроустановках напряжением от 0,4 кВ до 15 кВ. Устройство надёжно закорачивает все три фазы и землю, чтобы исключить опасность возникновения потенциала на отключённых участках. Особенно актуально при работе на воздушных линиях, распределительных устройствах и подстанциях.

Технические характеристики

• Сечение провода (фаза и земля): 16 кв. мм - обеспечивает пропускание больших токов КЗ без перегрева;
• Максимальный ток короткого замыкания: 1,4 кА - выдерживает аварийные режимы без повреждения;
• Исполнение: 3-полюсное - защищает сразу все три фазы и землю одним устройством;
• Длина заземляющего провода: 2500 мм - позволяет удобно достигать точек заземления даже в труднодоступных местах;
• Соединительные элементы: зажимы с обеих сторон - обеспечивают прочное механическое и электрическое соединение;
• Провод покрыт прозрачной пластиковой оболочкой - позволяет контролировать состояние жил и наличие повреждений;
• Наконечники: лужёные медные - снижают окисление и увеличивают срок службы контактов;
• Защита провода: полиэтиленовая трубка - предотвращает изгиб и перелом жил при эксплуатации.

Совместимость и монтаж

ЗПП-15 работает совместно со штангой ШЗП-10/15 Д (входит в комплект). Монтаж выполняется следующим образом:

• На фазные части устанавливаются зажимы через штангу - контакт должен быть плотным, без краски или оксидов;
• Зажим земли крепится к проверенному контуру заземления - например, к металлической раме оборудования или специальному заземляющему болту;
• Не допускается использование штанги без защитной трубки на проводе - риск обрыва повышен при нагрузке;
• Подключение производится после полного отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 52734-2007 и ПТЭ ЭЭ для переносных заземлений. Применение антитоксического исполнения снижает риск образования токсичных продуктов при дуговом пробое - важно при работе в замкнутых помещениях или рядом с людьми.

Преимущества

• Высокая надёжность контакта благодаря лужёным медным наконечникам и усиленному проводу;
• Защитная трубка продлевает срок службы провода при многократных изгибах;
• Прозрачная оболочка позволяет визуально контролировать целостность жил без вскрытия;
• Комплектация с штангой ШЗП-10/15 Д исключает необходимость докупать дополнительные элементы;
• Антитоксическая конструкция безопасна для работы в условиях ограниченной вентиляции.

Ограничения применения

• Не предназначен для постоянного заземления - только временная защита во время ремонта;
• Работает только при отключенном питании - нельзя использовать для защиты под напряжением;
• Не рекомендовано применять при температуре ниже -40C - материал оболочки теряет эластичность;
• Зажимы требуют чистой поверхности - грязь, краска или ржавчина снижают эффективность контакта;
• Не следует использовать с другими типами штанг - несовместимость может привести к плохому контакту.

Примеры использования

• Ремонт силового кабеля на ВЛ 10–15 кВ - заземление на опоре перед началом работ;
• Обслуживание ячеек КРУ 6(10) кВ - временное закорачивание всех фаз и земли;
• Техобслуживание трансформаторов и реакторов - защита персонала при доступе к выводам;
• Работы в подземных камерах распределительных пунктов - где возможна наведённая ЭДС.

Практические советы

• Перед каждым использованием осматривайте провод - трещины в оболочке или деформация наконечников - повод для отказа от применения;
• Чистите места крепления зажимов от окислов и краски - используйте наждак или щётку;
• Храните ЗПП-15 в сухом месте, свёрнутым без резких изгибов - сохраняйте форму провода;
• Проверяйте соответствие длины провода расстоянию до точки заземления - недостаточная длина создаёт риск небезопасного подхода;
• Никогда не используйте штангу без защитной трубки - даже при кажущемся “целом” проводе внутренние жилы могут быть повреждены.
