Заземление переносное ЗПЛ-1 Д для ВЛ до 1кВ 16кв.мм Диэлектрик Д157662

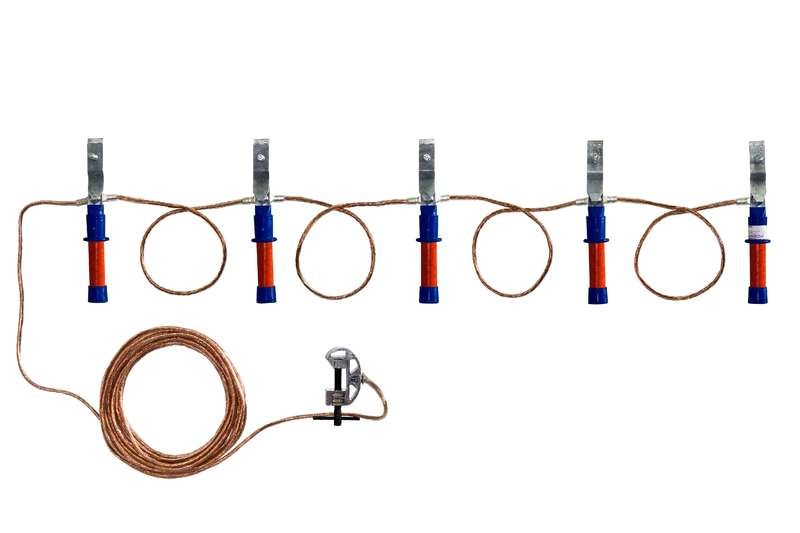

Заземление переносное ЗПЛ-1 для воздушных линий до 1 кВ с сечением 16 кв. мм антиток - это надежное средство защиты персонала при работе на отключённых участках ЛЭП, обеспечивающее безопасное заземление и короткое замыкание в случае случайного включения напряжения. Устройство соответствует требованиям безопасности для сетей до 1 кВ и используется совместно с диэлектрической штангой.

Назначение и область применения

Заземление переносное ЗПЛ-1 для воздушных линий до 1 кВ с сечением 16 кв. мм антиток применяется для обеспечения электробезопасности при выполнении работ на отключённых участках воздушных линий электропередачи напряжением до 1 кВ. Оно предотвращает поражение электрическим током в случае ошибочного включения питания или появления наведённого напряжения. Устройство используется там, где отсутствуют стационарные заземляющие ножи - например, на опорах, ответвлениях, секциях КТП или при ремонте линий.

Технические характеристики

• Сечение провода (фаза): 16 кв. мм - обеспечивает достаточную проводимость для быстрого срабатывания защиты при КЗ
• Сечение провода (земля): 16 кв. мм - одинаковое с фазным, гарантирует равномерное распределение тока короткого замыкания
• Длина заземляющего провода: 12 500 мм - позволяет удобно достичь точки заземления даже на удалённых опорах
• Соединительные элементы: зажимы с обеих сторон - обеспечивают прочное и надёжное механическое и электрическое соединение
• Изолированный: да - все токоведущие части изолированы, исключая риск удара током при контакте

Совместимость и монтаж

Заземление переносное ЗПЛ-1 для воздушных линий до 1 кВ с сечением 16 кв. мм антиток устанавливается с помощью диэлектрической штанги, входящей в комплект. Зажимы фиксируются на фазном проводе и на контуре заземления (например, на заземляющем проводнике опоры или на специально выведенной шине). Монтаж выполняется после полного отключения линии и проверки отсутствия напряжения. Соединение должно быть плотным - слабый контакт увеличивает переходное сопротивление и снижает эффективность защиты.

Безопасность и стандарты

Заземление переносное ЗПЛ-1 для воздушных линий до 1 кВ с сечением 16 кв. мм антиток соответствует требованиям ГОСТ 6433 и ПТЭ ЭЭ, регламентирующим применение переносных заземлений в электроустановках. Конструкция рассчитана на работу в условиях повышенной влажности, температурных колебаний и воздействия внешней среды. Все материалы - устойчивы к старению и коррозии.

Преимущества

• Высокая надёжность зажимов - обеспечивают удержание даже на грубых поверхностях проводов
• Одинаковое сечение фазы и земли - минимизирует риск перегрева и повреждения при КЗ
• Длинный провод - упрощает монтаж на труднодоступных участках
• Изоляция всех элементов - снижает риск травматизма при использовании
• Совместимость со штангой - позволяет выполнять работы без прямого контакта с токоведущими частями

Ограничения применения

• Не предназначен для использования на линиях выше 1 кВ - для более высоких напряжений требуются модели ЗПЛ-10, ЗПЛ-35 и другие
• Не следует использовать при наличии видимых повреждений провода или зажимов - это нарушает целостность защиты
• Не рекомендуется применять на сильно окисленных или покрытых краской поверхностях - требуется зачистка перед установкой
• Не заменяет стационарные заземляющие устройства - дополняет их, когда они отсутствуют

Примеры использования

• Работы на воздушных линиях 0,4 кВ - ремонт освещения, замена столбов, обслуживание трансформаторных пунктов
• Обслуживание кабельных вводов в здания - заземление перед вскрытием щита
• Ремонт распределительных устройств на опорах - временная защита при демонтаже оборудования
• Проверка и испытания линий - обеспечение нулевого потенциала во время тестирования

Практические советы

• Перед каждым использованием проверяйте состояние зажимов - они должны свободно открываться и плотно смыкаться
• При монтаже всегда используйте диэлектрическую штангу - даже если кажется, что провод “не под напряжением”
• После завершения работ снимайте заземление в порядке: сначала с земли, потом с фазы - чтобы избежать пробоя через человека
• Храните ЗПЛ-1 в сухом помещении - влага способна вызвать коррозию контактов
• Учитывайте длину провода - 12,5 метра достаточно для большинства задач, но на длинных пролётах проверьте возможность достижения заземляющего контура
