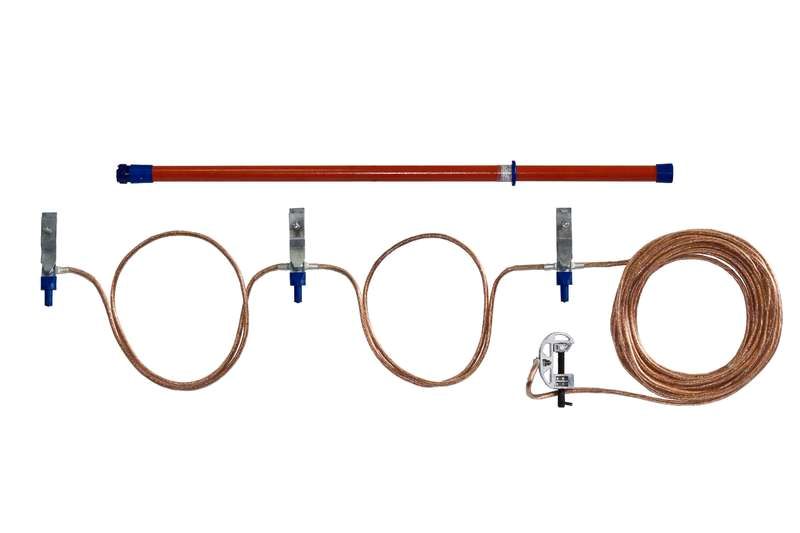

Заземление переносное ЗПЛ-10 Д для ВЛ до 10кВ 25кв.мм Диэлектрик Д157664

Заземление переносное ЗПЛ-10 Д для воздушных линий до 10 кВ сечением 25 кв. мм Антиток - это надежное средство защиты персонала при работе на отключённых участках ВЛ, предотвращающее воздействие случайного или наведённого напряжения. Артикул Д157664 соответствует требованиям ГОСТ и используется в энергетике для обеспечения безопасного доступа к оборудованию.

Назначение и область применения

Заземление переносное ЗПЛ-10 Д применяется на воздушных линиях электропередачи напряжением до 10 кВ, где отсутствуют стационарные заземляющие ножи. Его задача - временно замкнуть все фазы на землю перед началом работ, чтобы исключить риск поражения электрическим током при ошибочной подаче напряжения или появлении наведённого потенциала.

Подходит для обслуживания ЛЭП переменного тока промышленной частоты, включая участки с изолированными проводами. Устройство не предназначено для работы под напряжением - только после полного отключения и проверки отсутствия напряжения.

Технические характеристики

• Сечение провода (фаза): 25 кв. мм - обеспечивает устойчивую проходимость тока КЗ без перегрева;
• Сечение провода (земля): 25 кв. мм - одинаковая нагрузочная способность для надёжного замыкания;
• Длина заземляющего провода: 13 400 мм - позволяет достигать удалённых точек заземления;
• Изолированное: Да - провод покрыт термостойкой изоляцией, повышающей безопасность при монтаже;
• Соединительные элементы: зажимы с обеих сторон - обеспечивают прочное механическое и электрическое соединение с проводниками;
• Стандарт: соответствие требованиям ГОСТ Р 59013-2020 для переносных заземлений.

Совместимость и монтаж

Заземление переносное ЗПЛ-10 Д совместимо с штангой для наложения заземлений ШЗП-10/15 Д (артикул Д157718), входящей в стандартную комплектацию. Монтаж выполняется с помощью штанги - оператор работает на безопасном расстоянии от токоведущих частей.

Зажимы рассчитаны на провода сечением 25 кв. мм. Перед установкой необходимо очистить поверхность провода от оксидов и загрязнений. Зажим должен плотно захватывать жилу без проскальзывания - проверьте надёжность фиксации перед началом работ.

Безопасность и стандарты

ЗПЛ-10 Д соответствует требованиям ГОСТ Р 59013-2020 «Переносные заземления для электроустановок». Конструкция обеспечивает защиту от случайного включения благодаря высокой механической прочности и качественной изоляции. Все материалы устойчивы к воздействию УФ-излучения, температурным колебаниям и агрессивной среде.

Преимущества

• Высокая надёжность зажимов - минимизация риска отсоединения во время работы;
• Одинаковое сечение фазы и земли - равномерное распределение тока КЗ, снижение тепловых нагрузок;
• Длинный провод - удобство монтажа на сложных участках ЛЭП, где точки заземления удалены;
• Изолированный провод - снижает вероятность пробоя при близком расположении к другим фазам;
• Совместимость с официальной штангой Антиток - гарантирует правильную последовательность действий согласно регламенту.

Ограничения применения

• Не применять на линиях выше 10 кВ - для 35 кВ требуется модель ЗПЛ-35;
• Не использовать без штанги - работа руками запрещена нормами безопасности;
• Не допускать использование при температуре ниже -40C - возможна потеря эластичности изоляции;
• Не применять на проводах сечением менее 25 кв. мм - зажимы не обеспечат надёжного контакта;
• Запрещено использовать при наличии видимых повреждений провода или зажимов - обязательна проверка перед каждым использованием.

Примеры использования

• Обслуживание ВЛ 6–10 кВ при ремонте опор, замене изоляторов или ремонтных работах на разъединителях;
• Работы на ответвлениях от ЛЭП, где нет стационарных заземлений;
• Проверка и испытания оборудования на подстанциях с открытой частью распределительного устройства;
• Автомобильные аварийные службы при восстановлении питания после обрывов ЛЭП.

Практические советы

• Перед монтажом всегда проверяйте отсутствие напряжения тестером - даже при отключенном выключателе возможна наведённая ЭДС;
• При установке начинайте с заземляющего зажима, затем - с фазового; при снятии - в обратном порядке;
• Храните ЗПЛ-10 Д в сухом помещении, избегайте скручивания провода - это снижает срок службы изоляции;
• Проверяйте состояние зажимов ежемесячно: наличие трещин, коррозии, свободного хода пружины;
• Используйте только оригинальную штангу ШЗП-10/15 Д - несовместимые модели нарушают геометрию наложения и увеличивают риск травмы.
