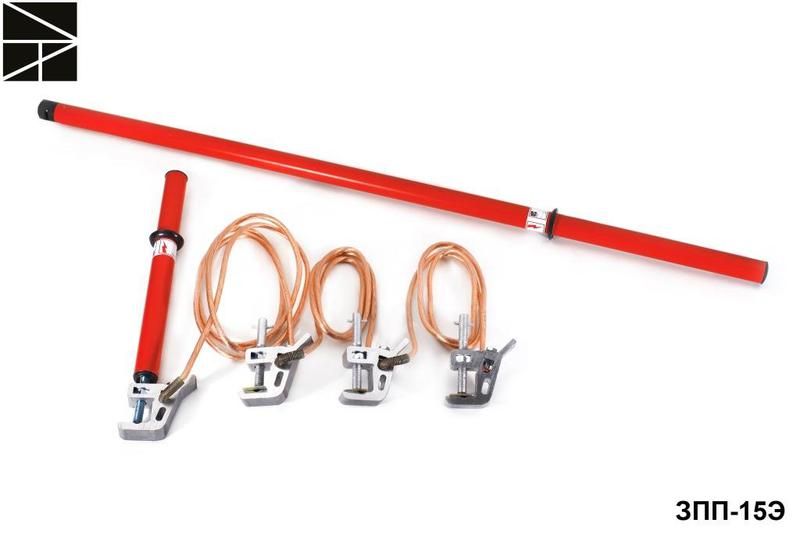

Заземление переносное для распределительных устройств ЗПП-15Э сечен. 16мм ЭЛЕКТРО ТРЕЙД ET-Z143-16

Переносное заземление ЗПП-15Э от Электро Трейд (арт. et-z143-16) используется для обеспечения безопасности персонала при работе на отключённых участках распределительных устройств до 15 кВ. Устройство надёжно замыкает фазы на землю, предотвращая опасное воздействие случайного или наведённого напряжения.

Назначение и область применения

ЗПП-15Э применяется для временного заземления отключённых участков высоковольтного оборудования - например, шин, кабельных вводов, выключателей в РУ 6–15 кВ. Его основная задача - защитить работников от поражения электрическим током при ошибочном включении питания или возникновении наведённого напряжения из-за соседних действующих линий.

Технические характеристики

• Класс напряжения: 1 кВ - указывает на рабочую устойчивость к импульсным и постоянным перенапряжениям в сетях до 1 кВ; для работы в 6–15 кВ требуется применение в составе комплексной системы защиты.
• Сечение провода: 16 мм2 - обеспечивает достаточную токопроводящую способность для безопасного отвода тока КЗ до 10 кА (по ГОСТ 12.2.089-2016).
• Количество фаз: 3 - позволяет одновременно заземлить все три фазы трёхфазной системы.
• Тип: ЗПП-15Э - специализированная модификация для распределительных устройств до 15 кВ, совместима со стандартными изолирующими штангами.

Совместимость и монтаж

ЗПП-15Э монтируется с помощью изолирующей штанги. Концевые зажимы рассчитаны на захват шины или вывода оборудования с гладкой поверхностью. Для установки необходимо использовать штангу соответствующего класса напряжения (не ниже 15 кВ). Посадочные диаметры контактов - 12–18 мм, что покрывает большинство стандартных выводов РУ. Подключение выполняется после проверки отсутствия напряжения и обязательного оформления наряда-допуска.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 12.2.089-2016 «Система стандартов безопасности труда. Переносные заземления. Общие технические условия». Материалы проводника и зажимов - медный сплав с антикоррозийным покрытием. Все элементы проходят испытание на механическую прочность и термическую устойчивость при токе КЗ.

Преимущества

• Высокая надёжность заземления благодаря жесткому металлическому контакту между зажимом и шиной.
• Максимально быстрый монтаж - достаточно одной операции с штангой для замыкания всех трёх фаз.
• Удобная компактная форма хранения и транспортировки - свёрнутый провод помещается в стандартный кейс.

Ограничения применения

• Не предназначен для использования в сетях выше 15 кВ - риск пробоя изоляции и повреждения устройства.
• Не работает в условиях повышенной влажности без дополнительной защиты зажимов от окисления.
• Требуется регулярная проверка целостности провода и плотности контакта перед каждым использованием.
• Не допускается использование без изолирующей штанги - контакт руками запрещён!

Примеры использования

• Заземление секций шин в подстанции 10 кВ перед ремонтом ячеек.
• Защита при обслуживании кабельных ответвлений в РУ 6(10) кВ.
• Обеспечение безопасности при демонтаже силового трансформатора.

Практические советы

• Перед монтажом всегда проверяйте отсутствие напряжения тестером, даже если оборудование “отключено”.
• Выбирайте штангу с рабочим напряжением не менее 15 кВ - совместимость с ЗПП-15Э обязательна.
• Храните изделие в сухом месте, периодически протирайте зажимы сухой ветошью - предотвращает окисление меди.
• Проверяйте сечение провода и состояние оплетки ежеквартально - при видимых повреждениях заменяйте ЗПП-15Э.
• Не используйте в качестве постоянного заземления - это исключительно временное средство защиты.
