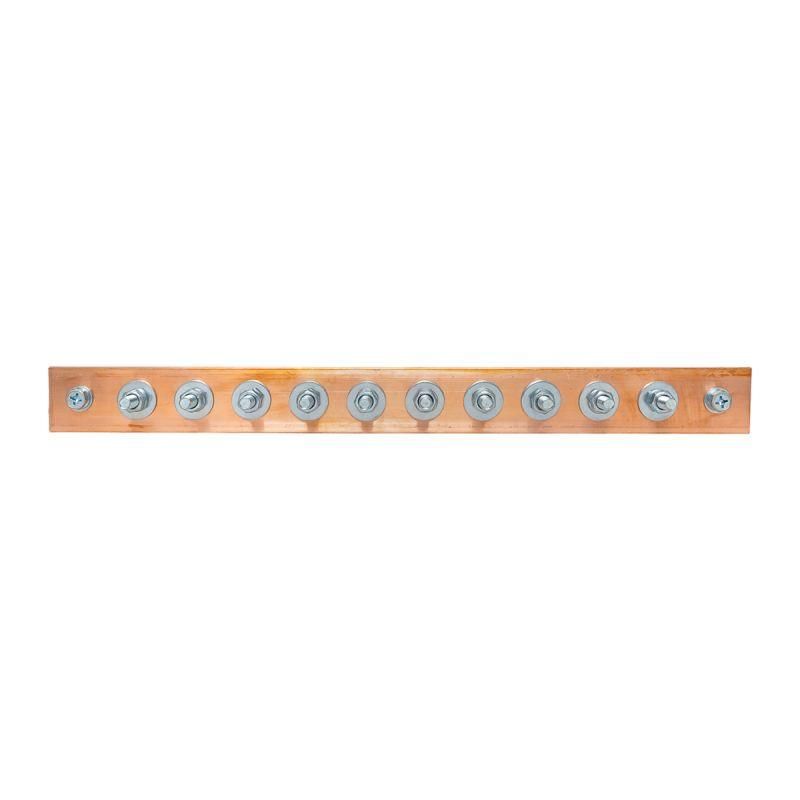

Главная заземляющая шина с изоляторами на 10 подключений ГЗШ-10 Сu EKF - gc-e2010

Заземляющая шина главная с изоляторами на 10 подключений ГЗШ-10 Cu от EKF - надёжный элемент для сборки единой системы заземления в распределительных устройствах. Медная шина с изоляторами обеспечивает безопасное и долговечное подключение до десяти заземляющих проводников, что делает её подходящей для объектов средней сложности. Артикул gc-e2010 относится к серии PROxima.

Назначение и область применения

Главную заземляющую шину (ГЗШ) устанавливают в местах ввода электроэнергии - например, в этажных щитах, трансформаторных подстанциях или распределительных пунктах. Шина собирает все заземляющие проводники (от корпусов оборудования, трубопроводов, металлоконструкций) в одну точку, которая затем соединяется с контуром заземления. Это необходимо для защиты людей от поражения током и предотвращения повреждений оборудования при аварийных ситуациях. ГЗШ-10 Cu применяется там, где требуется подключить несколько заземляющих проводов, но не более десяти.

Технические характеристики

• Тип изделия: шина заземления главная
• Количество подключений: 10
• Материал шины и контактов: медь (Cu) - высокая проводимость и коррозионная стойкость
• Наличие изоляторов: да - обеспечивают электрическую изоляцию от монтажной поверхности
• Тип монтажа: поверхностный фиксированный - крепление на стену или панель с помощью болтов
• Сечение подключаемых проводников: до 10 мм2
• Исполнение: без крышки - открытый доступ к клеммам для проверки и обслуживания

Совместимость и монтаж

ГЗШ-10 Cu совместима с медными и многожильными заземляющими проводниками сечением до 10 мм2. Для подключения используются болты с гайками, входящими в комплект или приобретаемыми отдельно. Крепление выполняется на вертикальную или горизонтальную поверхность - например, на DIN-рейку, металлический щит или бетонную стену через изоляторы. Учитывайте посадочные отверстия под крепёж: они расположены по краям шины. Не допускается установка в условиях постоянного воздействия воды или химически активных паров - изоляторы защищают от заземления, но не от внешних агрессивных сред.

Безопасность и стандарты

Шина соответствует требованиям ПУЭ и ГОСТ Р 50571.5.54 для систем TN-S и TT. Применение изолирующих опор исключает случайное замыкание на корпус или металлическую конструкцию. Открытая конструкция позволяет легко контролировать состояние соединений и своевременно выявлять перегрев или окисление контактов.

Преимущества

• Высокая проводимость меди снижает переходное сопротивление и увеличивает надёжность заземления
• Изоляторы позволяют монтировать шину на любые металлические поверхности без риска создания паразитных цепей
• Открытое исполнение упрощает осмотр, тестирование и ремонт без демонтажа
• Стандартное количество подключений (10) покрывает большинство задач в жилых, коммерческих и промышленных объектах

Ограничения применения

• Не предназначена для подключения проводников сечением более 10 мм2 - возможна потеря контакта или повреждение клеммы
• Не используется во взрывоопасных зонах - отсутствует специальная герметизация и класс защиты IP
• Не рекомендована для наружной установки - отсутствие крышки и защитного корпуса делает её уязвимой к влаге и пыли
• Не подходит для автоматических систем заземления - требует ручного подключения каждого проводника

Примеры использования

• Подключение заземляющих проводов от щитов освещения, силового оборудования и систем вентиляции в многоэтажном жилом доме
• Объединение заземляющих проводников от станков, конвейеров и кожухов в производственном цехе
• Формирование точки заземления в распределительном щите офисного помещения перед подключением к основному контуру

Практические советы

• Перед монтажом проверьте соответствие сечения заземляющего провода - используйте только провода до 10 мм2
• Затягивайте клеммы усилием, указанным в документации производителя; переусиливать нельзя - можно повредить медную шину
• Регулярно проверяйте контакты на наличие окисления - особенно в помещениях с повышенной влажностью
• Если вам нужно больше 10 подключений - рассмотрите использование двух шин с перемычкой или выберите модель с большим числом клемм
• Артикул gc-e2010 из серии PROxima от EKF - это проверенный вариант для проектов, где важна надёжность, а не экономия места
