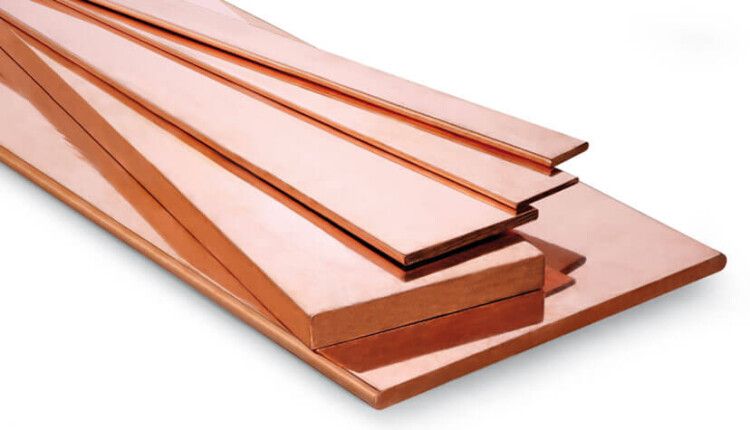

Шина медная твердая М1Т 3х30х4000 мм | SQ0811-0015 TDM

Шина медная твердая М1Т 3х30х4000 мм от TDM ELECTRIC (артикул sq0811-0015) предназначена для надежного распределения высоких токов в силовых электрических цепях. Изготовлена из меди марки М1Т с поперечным сечением 90 мм2, обеспечивает устойчивую передачу тока до 404 А и применяется в щитовых устройствах, распределительных системах и промышленном оборудовании.

Назначение и область применения

Шина медная твердая М1Т 3х30х4000 мм используется для создания жестких токопроводящих соединений между элементами электрических распределительных устройств. Применяется в силовых щитах, подстанциях, преобразовательных установках и на производствах, где требуется постоянная и безопасная передача тока без использования гибких кабелей. Подходит для сборок постоянного и переменного тока частотой до 50 Гц.

Технические характеристики

• Материал: медь марки М1Т - высокочистая, с минимальным количеством примесей, обеспечивающая лучшую проводимость среди доступных металлов.
• Форма: плоская шина - позволяет компактно размещать несколько фаз рядом, снижает индуктивность и улучшает теплоотвод.
• Размеры: 30 мм × 30 мм × 4000 мм - сечение 90 мм2, длина 4 метра, что соответствует стандартному шагу монтажа.
• Номинальный ток: 404 А - допустимый длительный ток при нормальных условиях охлаждения и температуре окружающей среды +30C.
• Покрытие: необработанная поверхность - без антикоррозийного слоя, требует защиты при использовании во влажной или агрессивной среде.

Совместимость и монтаж

Шина совместима с болтовыми зажимами, клеммниками и контактными пластинами, рассчитанными на площадь контакта 30×30 мм. Для монтажа используются медные или латунные болты M8–M12 с моментом затяжки 10–15 Нм. Установка выполняется на изолирующие опоры с учетом теплового расширения - рекомендуется оставлять зазор 2–5 мм на каждый метр длины. Шина не гнётся и не свивается - требует точного выравнивания при сборке. Крепление должно исключать механическое напряжение на соединениях.

Безопасность и стандарты

Изготовлена согласно требованиям ГОСТ 10434-82 для токопроводящих шин. Соответствует нормам безопасности для электроустановок до 1000 В. Не содержит свинца, кадмия и других запрещённых веществ. При работе не выделяет токсичных паров. Температурный предел - до +105C при длительной нагрузке; выше - возможна потеря прочности материала.

Преимущества

• Высокая электропроводность меди М1Т снижает потери мощности и нагрев в сравнении с алюминием.
• Жесткая форма обеспечивает стабильность соединений даже при вибрациях и перегрузках.
• Стандартная длина 4 м минимизирует количество стыков и повышает надежность системы.
• Удобство для массового монтажа - одинаковые размеры позволяют использовать унифицированные крепления.

Ограничения применения

• Не предназначен для открытых уличных установок - отсутствие защитного покрытия делает её уязвимой к коррозии при повышенной влажности, солевых испарениях или химических выбросах.
• Запрещено применять в местах с частыми ударными нагрузками - материал хрупкий при изгибе и не восстанавливает форму после деформации.
• Не подходит для мобильных или перемещаемых систем - жесткая конструкция требует фиксированной установки.
• При температуре выше +105C возможно снижение механической прочности - необходимо контролировать нагрев в плотных сборках.

Примеры использования

• Главные токопроводящие шины в распределительных щитах 400 В на заводах и энергообъектах.
• Связка между выходом выпрямителей и входом частотных преобразователей.
• Распределение тока от главного ввода к групповым автоматическим выключателям в крупных производственных помещениях.
• Альтернатива многожильным кабелям в системах с высокими токами и ограниченным пространством.

Практические советы

• Перед монтажом проверьте чистоту поверхностей - оксидная плёнка на меди увеличивает переходное сопротивление. Обработайте контакты наждачной бумагой P120–P180.
• При установке нескольких шин параллельно соблюдайте интервал не менее 10 мм между ними для равномерного охлаждения.
• Для защиты от коррозии в помещении с повышенной влажностью используйте термоусадочные трубки или нанесите инертную смазку типа DOW CORNING® 111.
• При замене старой шины - убедитесь, что новый экземпляр М1Т 3х30х4000 мм имеет ту же длину и сечение, чтобы сохранить баланс импеданса всей системы.
• Учитывайте посадочный диаметр крепёжных отверстий - они обычно 8–10 мм, соответственно, выбираются болты M8–M10.
