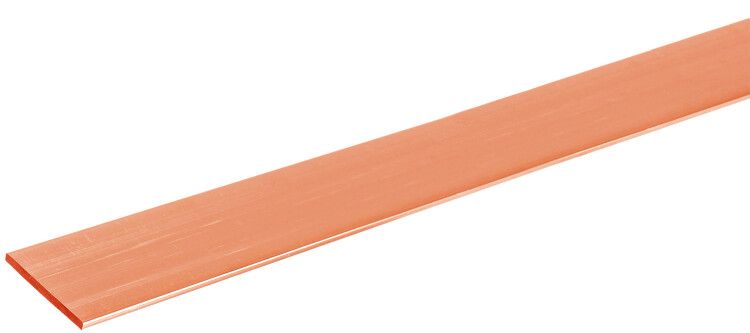

Шина медная твердая М1Т 4х30, 4000 мм, 120 кв.мм IEK YBC10-04-030

Шина медная твердая М1Т 4х30х4000 мм от IEK - это надежный проводник для передачи больших токов в стационарных электрических системах. Артикул ybc10-04-030 предназначен для монтажа в распределительных щитах, шинопроводах и других устройствах, где требуется высокая механическая прочность и долгий срок службы.

Назначение и область применения

Шина медная твердая М1Т 4х30х4000 мм используется для создания жестких токоведущих трасс в электрических установках. Применяется в распределительных щитах НКУ, шинопроводах, системах электроснабжения промышленных объектов, жилых и общественных зданий. Подходит для соединений между автоматическими выключателями, рубильниками, контакторами и другими коммутационными устройствами внутри щита.

Технические характеристики

• Материал: медь марки М1Т (по ГОСТ 434 и ГОСТ 859)
• Форма: плоская, прямоугольного сечения
• Размеры: 4 мм × 30 мм × 4000 мм
• Площадь поперечного сечения: 120 мм2
• Номинальный ток: 475 А (при нормальных условиях охлаждения)
• Срок службы: до 50 лет

Плоская форма обеспечивает равномерное распределение тока и удобство крепления на изоляторах. Увеличенная площадь поверхности улучшает теплоотвод, что позволяет работать при высоких нагрузках без перегрева.

Совместимость и монтаж

Шина совместима с болтовыми соединениями, фланцевыми зажимами и специальными клеммами для медных шин. Для монтажа используются изолирующие опоры с посадочным отверстием под крепежные элементы. Крепление выполняется с усилием, соответствующим рекомендациям производителя - переусиливать нельзя, чтобы не повредить металл. Длина 4 метра позволяет выполнять прямые участки трасс без стыков, снижая число потенциальных точек отказа. Учитывайте, что шина требует фиксации через каждые 1–1,5 метра для предотвращения прогиба под собственным весом.

Безопасность и стандарты

Произведена в соответствии с ГОСТ 434 и ГОСТ 859, обеспечивающими химический состав и механические свойства меди. Соответствует требованиям безопасности для постоянного тока и переменного тока частотой 50/60 Гц. Не содержит свинца и других токсичных компонентов. Может использоваться в помещениях с повышенной влажностью, но не предназначена для открытого монтажа вне помещений без защиты от атмосферных воздействий.

Преимущества

• Высокая проводимость меди - минимальные потери энергии
• Жесткая структура - не деформируется при сборке и эксплуатации
• Долгий срок службы - до 50 лет без замены
• Стандартные габариты - легко интегрируется в типовые решения
• Одинаковая проводимость по всей длине - нет скачков сопротивления

Ограничения применения

• Не применяется в мобильных или вибрационных системах - возможна усталостная трещина
• Не допускается использование в средах с агрессивными химикатами (например, серная кислота, солевые пары) без дополнительной изоляции
• Требует принудительного охлаждения при длительной работе близко к 475 А - в закрытых щитах с плохой вентиляцией возможен перегрев
• Не подходит для многожильных кабельных подключений - нужен переходник или наконечник

Примеры использования

• Главный входной шинопровод в распределительном щите 400/230 В
• Разводка фазных и нулевых шин в крупных щитах НКУ
• Связка между силовым трансформатором и вводным автоматом
• Объединение нескольких групп автоматических выключателей в одном ряду

Практические советы

• Перед монтажом проверьте чистоту контактных поверхностей - оксидная пленка увеличивает сопротивление
• Затягивайте болты с моментом 10–15 Нм (зависит от типа крепежа); используйте динамометрический ключ
• При необходимости резки - применяйте ножницы по металлу или диск на углошлифовальной машине; зачистите кромки после реза
• Для длинных трасс (более 2 м) предусмотрите компенсационные участки или свободный провис - температурное расширение меди составляет ~0,017 мм/C на метр
• Артикул ybc10-04-030 - идеально подходит для замены аналогов в существующих проектах, так как сохраняет классические размеры
