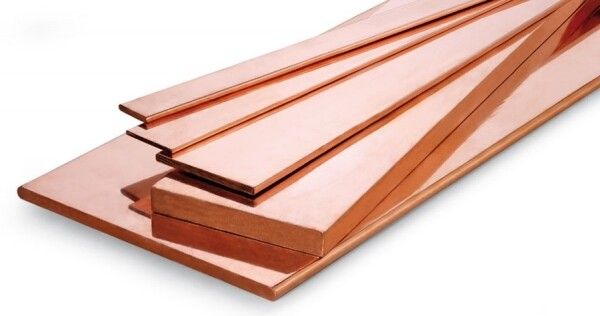

Шина медная твердая М1Т PROxima 4х20 мм, 4000 мм EKF SM-4x20

Шина медная М1Т 4х20х4000 мм от EKF серии PROxima - это жесткая медная шина для надежного распределения тока в силовых цепях, применяемая в щитах автоматики, распределительных устройствах и системах питания промышленного оборудования.

Назначение и область применения

Шина медная М1Т 4х20х4000 мм используется для передачи и распределения электроэнергии между устройствами в электрощитах. Подходит для создания шинных мостов, подключения автоматических выключателей, УЗО, контакторов и других коммутационных аппаратов. Применяется в промышленных, коммерческих и объектах инфраструктуры, где требуется высокая токовая нагрузка и компактная организация проводки.

Технические характеристики

• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Размеры: 4 мм толщина × 20 мм ширина × 4000 мм длина
• Номинальный ток: до 460 А - позволяет работать с мощными нагрузками без перегрева
• Форма: прямоугольная пластина - упрощает монтаж и фиксацию в шинных системах
• Гарантия: 12 месяцев

Совместимость и монтаж

Шина медная М1Т 4х20х4000 мм совместима с оборудованием, имеющим зажимы для установки на шину с габаритами 20×4 мм. Для монтажа используются болтовые крепления или специальные зажимы, соответствующие ширине шины. Крепить необходимо с усилием, указанным в документации на оборудование - переусиливать нельзя, чтобы не повредить медную пластину. Длина 4 метра позволяет использовать её как центральную шину в крупных щитах, разрезая на участки при необходимости.

Безопасность и стандарты

Изделие изготовлено из чистой меди, что соответствует требованиям к проводникам в соответствии с ГОСТ Р 50030.2 и IEC 60947. Отсутствие изоляционной оболочки требует соблюдения правил безопасной эксплуатации: исключите контакт с токоведущими частями при включенном питании. Шина не имеет собственной защиты от внешних воздействий - должна использоваться внутри защищенного электрощита.

Преимущества

• Высокая проводимость меди снижает потери энергии и нагрев при больших токах
• Жесткая форма обеспечивает стабильность соединений и предотвращает вибрационное ослабление
• Удобная длина 4 м минимизирует количество стыков в длинных цепях
• Поддерживается сериями EKF PROxima - легко сочетается с другими элементами этой линейки

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и механических повреждений
• Не работает как изолированный проводник - требует монтажа в закрытом щите с доступом только через дверцу
• Не подходит для переменного тока выше 460 А - превышение вызывает перегрев и риск деформации
• Не рекомендуется для многожильных кабелей сечением менее 16 мм2 - возможен плохой контакт

Примеры использования

• Центральная шина в распределительном щите промышленного станка
• Объединение нескольких автоматов в одном ряду (например, 8–10 модулей)
• Создание шинного моста между двумя секциями щита управления
• Подключение группы УЗО или дифференциальных автоматов в офисных и торговых помещениях

Практические советы

• Перед монтажом проверьте, что посадочная ширина зажимов вашего аппарата точно соответствует 20 мм - иначе контакт будет нестабильным
• При резке шины используйте ножницы по металлу или диск на углошлифовальной машине - после резки зачистите кромки от заусенцев
• Не допускайте попадания пыли и оксидов на поверхность шины - периодически протирайте сухой тряпкой
• При сборке щита располагайте шину так, чтобы она не перекрывала вентиляционные каналы - это важно для теплоотвода
• Шина медная М1Т 4х20х4000 мм от EKF PROxima - оптимальный выбор для проектов, где важны долговечность и точность соединений
