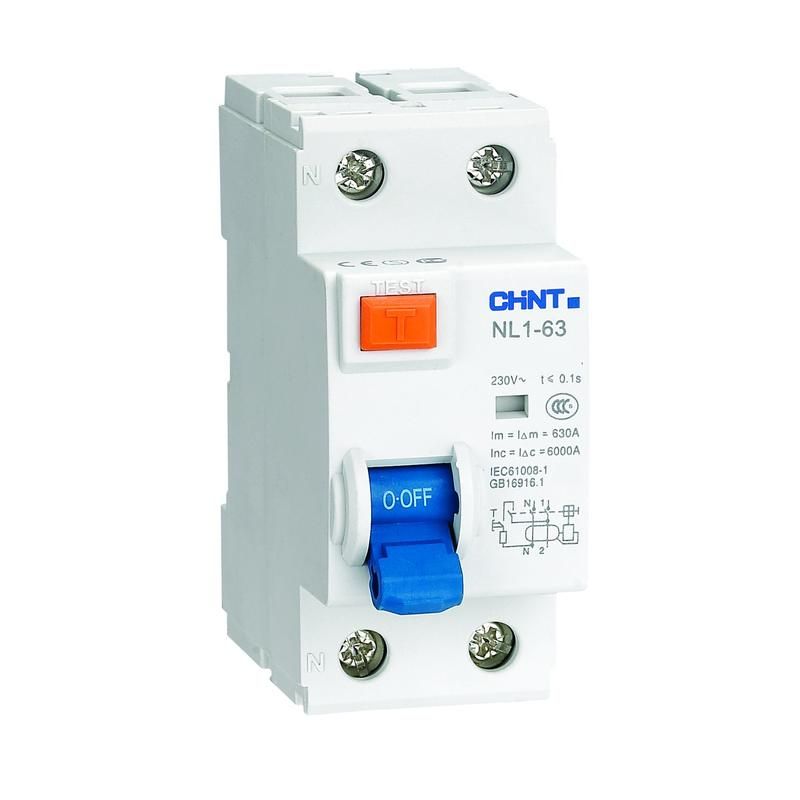

Выключатель дифференциального тока (УЗО) 2п 25А 300мА тип AC 6кА NL1-63 (R) CHINT 200218

Устройство защитного отключения (УЗО) NL1-63 (DB) (R) от бренда CHINT - это электромеханический двухполюсный аппарат для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Номинальный ток 25 А и чувствительность 300 мА делают УЗО NL1-63 (DB) (R) подходящим для групповой защиты мощных потребителей, таких как нагревательные приборы, насосы и оборудование на 400 В.

Назначение и область применения

УЗО NL1-63 (DB) (R) защищает от косвенного прикосновения - то есть когда человек случайно касается корпуса оборудования, оказавшегося под напряжением из-за повреждения изоляции. Также устройство снижает риск возгорания, вызванного длительной утечкой тока через изоляцию или землю. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты цепей с постоянными нагрузками: водонагреватели, кондиционеры, тепловые завесы, станки.

Технические характеристики

• Номинальный ток: 25 А - максимальная нагрузка, которую УЗО может проводить постоянно без перегрузки;
• Номинальный ток утечки: 300 мА (0,3 А) - порог срабатывания, при котором устройство отключает питание;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Количество полюсов: 2P - защищает одновременно фазу и ноль;
• Отключающая способность при КЗ: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный;
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от молнии);
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Степень защиты: IP20 - защита от прикосновения пальцами и крупными предметами, но не от пыли и влаги;
• Рабочий диапазон температур: от -25C до +40C - допустимый интервал для установки в неотапливаемых помещениях;
• Монтаж: на DIN-рейку 35 мм - стандартная система крепления для шкафов автоматики;
• Индикация: окно положения контактов - показывает, что УЗО отключено (выступающее окошко).

Совместимость и монтаж

УЗО NL1-63 (DB) (R) устанавливается на стандартную DIN-рейку 35 мм внутри распределительного щита. Для работы требуется подключение фазы и нуля - оба полюса должны быть подключены, иначе устройство не будет функционировать. Совместим с автоматическими выключателями серии NL1 и другими устройствами, соответствующими нормам IEC 61009. Не рекомендуется использовать в паре с УЗО типа A или B, если в цепи возможны постоянные или пульсирующие токи утечки - этот аппарат реагирует только на синусоидальные переменные токи.

Безопасность и стандарты

УЗО NL1-63 (DB) (R) соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Конструкция - электромеханическая, что обеспечивает работу даже при отсутствии внешнего питания. Это важно для безопасности: устройство сработает даже при обрыве нулевого провода. Электрическая и механическая износостойкость - 2000 циклов включения/отключения, что соответствует длительному сроку службы в условиях регулярного использования.

Преимущества

• Электромеханическая конструкция - работает без зависимости от напряжения сети, повышает надёжность;
• Яркая индикация состояния - легко определить, отключено ли УЗО вручную или из-за срабатывания;
• Высокая отключающая способность (6 кА) - подходит для мест с высокой вероятностью КЗ, например, на вводе в здание;
• Широкий диапазон температур - можно устанавливать в холодных помещениях, чердачных этажах, на улице в закрытых щитах;
• Совместимость с сериями NL1 - позволяет собирать унифицированные щиты с автоматами и УЗО одного производителя.

Ограничения применения

• Тип AC - не срабатывает на постоянный ток утечки (например, от сварочных аппаратов, ИБП, LED-драйверов с выпрямителем);
• IP20 - нельзя устанавливать во влажных помещениях без дополнительной защиты (баня, подвал, уличный щит);
• Не предназначен для частого ручного включения/отключения - используется как защитное, а не коммутирующее устройство;
• 300 мА - недостаточно для защиты человека в ванных комнатах или детских зонах, где нужна чувствительность 10–30 мА.

Примеры использования

• Защита группы розеток на кухне с плитой, микроволновкой и кофе-машиной;
• Щит на входе в производственный цех для защиты всех силовых линий;
• Цепь водонагревателя на 3–5 кВт в многоквартирном доме;
• Линия питания насоса для системы отопления в подвале;
• Групповая защита конвейера или компрессора в цеху.

Практические советы

• Обязательно проверяйте исправность УЗО NL1-63 (DB) (R) ежемесячно - нажимайте кнопку «Тест». Если устройство не отключится, его необходимо заменить;
• При установке следите, чтобы ноль проходил через УЗО - если он обойдёт его стороной, защита не будет работать;
• Не используйте УЗО с током утечки 300 мА там, где люди находятся вблизи токоведущих элементов (ванная, бассейн, мастерская с мокрым полом) - выбирайте 30 мА;
• Если в цепи есть частотные преобразователи, светодиодные светильники или ИБП - рассмотрите возможность перехода на УЗО типа A;
• После монтажа обязательно протестируйте с помощью тестера тока утечки - это исключит ошибки подключения.
