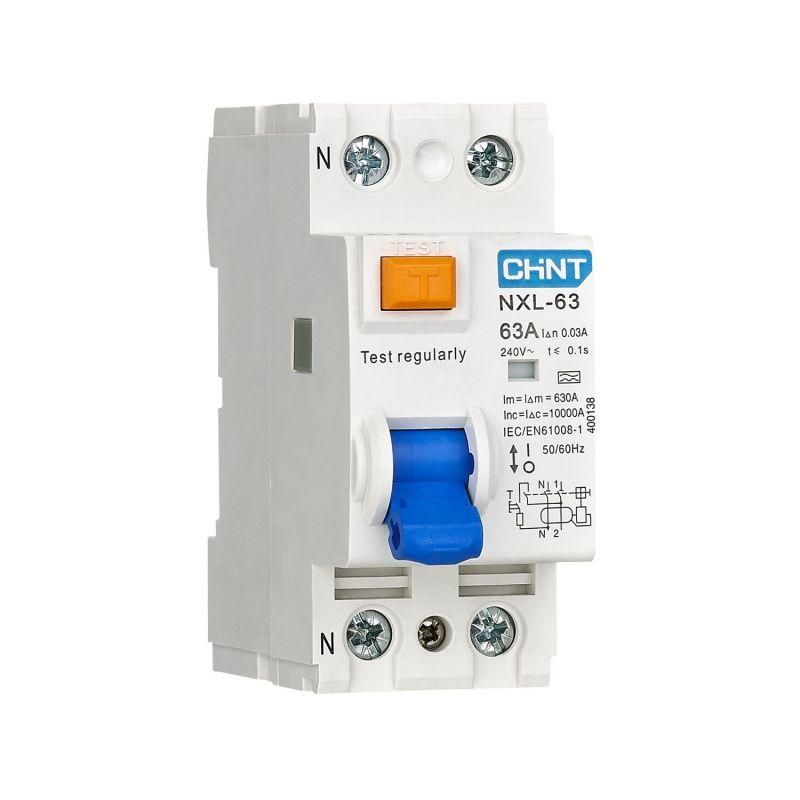

Выключатель дифференциального тока (УЗО) 2п 16А 30мА тип A AX NXL-63 6кА (R) CHINT 399942

Устройство защитного отключения (УЗО) NXL-63 6кА 1P+N 16А 30мА тип A АХ (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Это надёжное электромеханическое устройство с индикацией состояния, подходящее для установки на DIN-рейку.

Назначение и область применения

УЗО NXL-63 6кА 1P+N 16А 30мА тип A АХ (R) используется для защиты человека от поражения электрическим током при косвенном прикосновении к повреждённой изоляции оборудования. Также оно предотвращает возгорания, вызванные утечками тока в проводке. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазными сетями 230 В.

Технические характеристики

• Номинальный ток: 16 А - максимальная нагрузка, которую устройство может длительно пропускать без срабатывания;
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, при которой УЗО отключится за время, безопасное для жизни;
• Номинальное напряжение: 230 В - рассчитано на работу в стандартных бытовых сетях;
• Отключающая способность при КЗ: 6 кА - способность выдерживать и отключать ток короткого замыкания до этой величины;
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей, зарядных устройств, светодиодных светильников);
• Количество полюсов: 1P+N - однополюсный автомат с отключением фазы и нуля одновременно;
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию внутренних компонентов;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным перенапряжениям (молнии, коммутационные скачки);
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Рабочий диапазон температур: -25…+40 C - можно использовать в неотапливаемых помещениях, шкафах, подъездах;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от крупных предметов, но не от воды и пыли;
• Электрическая износостойкость: 2000 циклов включения/отключения - срок службы при частых операциях;
• Механическая износостойкость: 20 000 циклов - долговечность механической части;
• Степень загрязнения: 2 - допустимо использование в условиях с небольшим количеством пыли и конденсата;
• Монтаж: на DIN-рейку 35 мм - стандартная система крепления для электрощитов.

Совместимость и монтаж

УЗО NXL-63 6кА 1P+N 16А 30мА тип A АХ (R) устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного подключения требуется соблюдать полярность: вход фазы и нуля - сверху, выход - снизу. Нулевой провод после УЗО не должен соединяться с другими нулями вне этого устройства. УЗО работает только в паре с автоматическим выключателем, который защищает от перегрузок и КЗ. Автомат рекомендуется выбирать с номиналом 16 А или ниже, чтобы не превышать допустимую нагрузку.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Конструкция выполнена в виде электромеханического устройства - то есть работает даже при отсутствии внешнего питания, что делает его более надёжным, чем электронные аналоги. Индикаторное окно показывает состояние контактов: зелёный цвет - включено, красный - сработало.

Преимущества

• Электромеханическая конструкция - отказоустойчивость при авариях сети и перепадах напряжения;
• Тип A - эффективно защищает от утечек от современной техники (ИБП, инверторы, LED-освещение, стиральные машины);
• Индикация состояния - позволяет быстро определить причину отключения без тестера;
• Высокая отключающая способность (6 кА) - подходит для мест с высокими токами КЗ, таких как многоэтажные дома и заводские щитовые;
• Широкий диапазон рабочих температур - возможность установки в холодных и сырых помещениях.

Ограничения применения

• Не предназначен для защиты от прямого прикосновения - требует наличия заземления и исправной изоляции оборудования;
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица) без дополнительной защиты в герметичном корпусе;
• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель перед УЗО;
• Не работает при отсутствии нуля - не применяется в системах TN-C, где PEN-проводник объединён;
• Не рекомендуется для цепей с большим коэффициентом гармоник (более 10%) без предварительной проверки.

Примеры использования

• Защита розеточных групп в квартире - особенно в кухне, ванной, детской комнате;
• Щитовая на этаже многоквартирного дома - для отдельной группы освещения и розеток;
• Оборудование мастерских - станки, сварочные аппараты, пневматические инструменты;
• Системы освещения с LED-драйверами и регуляторами яркости - тип A обеспечивает надёжную реакцию на пульсирующие утечки;
• Автономные системы с инверторами - солнечные панели, ИБП, генераторы.

Практические советы

• Перед первым запуском нажмите кнопку «Тест» - УЗО должно отключиться. Проверяйте эту функцию ежемесячно;
• При установке в щитке используйте отдельную клемму для нуля после УЗО - не смешивайте его с другими нулями;
• Выбирайте автомат с номиналом ≤16 А - превышение тока может привести к перегреву и выходу УЗО из строя;
• Если УЗО часто срабатывает без видимой причины - проверьте изоляцию подключённых приборов, особенно старые удлинители и нагревательные элементы;
• Для защиты нескольких групп лучше применять несколько УЗО NXL-63 вместо одного на весь дом - так проще найти источник утечки;
• Посадочный размер - 18 мм, поэтому убедитесь, что в щитке достаточно места для установки рядом с другим оборудованием.
