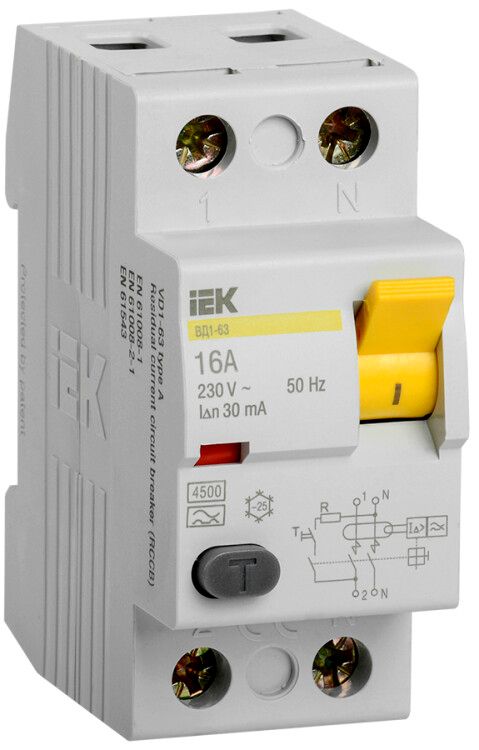

Выключатель дифференциальный тока (УЗО) ВД1-63 2Р 16А 30мА тип А(Электромеханическое) - MDV11-2-016-030 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 16А 30мА тип A серия ВД1-63 от IEK - устройство для защиты людей от поражения электрическим током в бытовых и промышленных сетях 230/400 В. Он реагирует на опасные утечки тока даже от современных электронных приборов, таких как стиральные машины и LED-освещение, и монтируется на DIN-рейку. Артикул mdv11-2-016-030.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 16А 30мА тип A серия ВД1-63 защищает людей от поражения электрическим током при контакте с повреждённой изоляцией или токоведущими частями. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и производственных помещений. Особенно эффективен там, где используются устройства с выпрямителями - стиральные машины, компьютеры, светодиодные лампы, телевизоры и другая электроника.

Технические характеристики

• Номинальный ток: 16 А - максимальный рабочий ток, который устройство может проводить длительно без срабатывания;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека;
• Тип тока утечки: A - реагирует на переменный ток и пульсирующий постоянный ток (например, от импульсных блоков питания);
• Напряжение: 230/400 В - работает в однофазных и трёхфазных сетях с нулём;
• Отключающая способность при КЗ: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до этой величины;
• Устойчивость к импульсным токам: 0,25 кА - выдерживает кратковременные броски тока без выхода из строя;
• Род тока: переменный (AC) - не предназначено для постоянного тока;
• Частота: 50 Гц - оптимизировано для российской сети;
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли; требует установки внутри закрытого щита;
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке;
• Глубина монтажа: 74 мм - требуется свободное пространство за щитом;
• Срок службы: 15 лет - рассчитан на долгую работу при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40C до +40C и повышенной влажности в помещениях;
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными щитами.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 16А 30мА тип A серия ВД1-63 устанавливается на стандартную DIN-рейку типа TS35. Для правильного подключения необходимо использовать два фазных провода (L1, L2) и один ноль (N), который проходит через устройство без коммутации. Нельзя подключать ноль после УЗО к заземлению - это вызовет ложные срабатывания. Монтаж выполняется в закрытом электрощите с доступом к клавише тестирования. Обязательно проверьте соответствие сечения проводов: для 16 А рекомендуется медный провод не менее 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ 50326 и ГОСТ 50807, что гарантирует его функциональную независимость от внешнего источника питания - то есть оно будет работать даже при отсутствии напряжения на входе, если утечка возникла на нагрузке. Это важно для надёжной защиты. Применение УЗО обязательно в соответствии с ПУЭ для розеточных групп, особенно в ванных комнатах, кухнях и других сырых местах.

Преимущества

• Реакция на пульсирующий постоянный ток - обеспечивает защиту от современных приборов с импульсными источниками питания, которые обычные УЗО типа AC не видят;
• Высокая надёжность срабатывания при 30 мА - минимальный порог, обеспечивающий безопасность человека;
• Совместимость с системами TN-S и TN-C-S - легко интегрируется в большинство существующих электросетей;
• Долгий срок службы - 15 лет при нормальных условиях эксплуатации;
• Наличие кнопки “Тест” - позволяет ежемесячно проверять работоспособность без специнструментов.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц;
• Не имеет встроенной защиты от перегрузок и коротких замыканий - должен использоваться в паре с автоматическим выключателем;
• IP20 - нельзя устанавливать во влажных или пыльных открытых местах, только в герметичных щитах;
• Не подходит для защиты оборудования - только для защиты людей; для аппаратов нужен УЗО с током срабатывания 100–300 мА;
• Не рекомендуется применять в цепях с высоким уровнем помех (например, частотные преобразователи) без дополнительных фильтров - возможны ложные срабатывания.

Примеры использования

• Защита розеток на кухне - для холодильника, микроволновки, кофемашины;
• Щит в ванной комнате - для стиральной машинки, бойлера, электробритвы;
• Рабочий стол с компьютером, монитором и принтером - предотвращает удар током при пробое корпуса;
• Освещение с LED-лампами и диммерами - тип A улавливает пульсации, которые другие УЗО игнорируют;
• Производственные участки с CNC-станками и контроллерами - где используется электроника с выпрямителями.

Практические советы

• Выбирая УЗО, всегда сочетайте его с автоматом на 16 А - так вы получите двойную защиту: от тока утечки и от перегрузки;
• Проверяйте работоспособность УЗО кнопкой “Тест” хотя бы раз в месяц - это бесплатно и спасёт жизнь;
• При установке в щитке оставляйте минимум 74 мм глубины - иначе не закроется крышка;
• Не используйте этот УЗО для защиты всей квартиры одним устройством - лучше делить на группы (розетки, освещение, ванная);
• Если УЗО часто срабатывает без видимой причины - проверьте изоляцию проводки, особенно в старых домах;
• Артикул mdv11-2-016-030 - точный идентификатор для заказа запасного элемента; аналоги могут отличаться по типу тока утечки.
