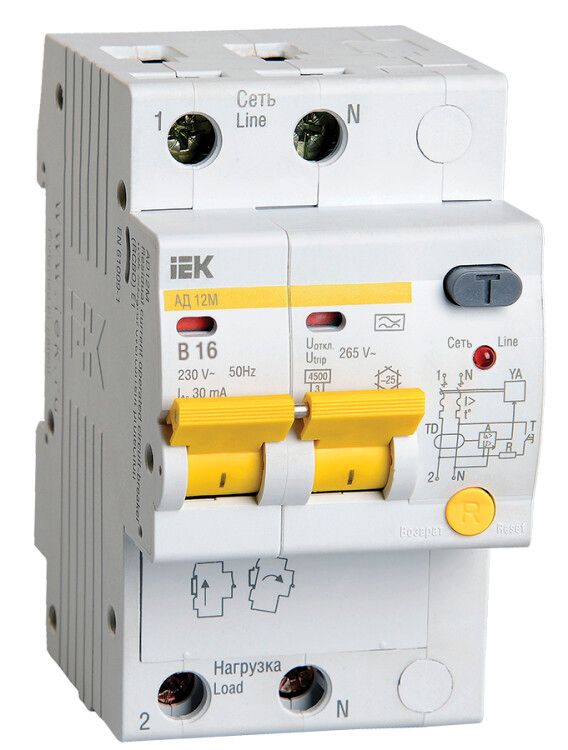

Выключатель автоматический дифференциального тока 2п B 16А 30мА тип A 4.5кА АД-12М KARAT IEK MAD12-2-016-B-030

Автоматический выключатель дифференциального тока АД-12М от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для установки на DIN-рейку в распределительных щитах промышленных объектов, обеспечивает безопасность персонала и оборудование при работе в условиях повышенной влажности и колебаний напряжения.

Назначение и область применения

АД-12М предназначен для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями. Также защищает от пожаров, вызванных утечками через поврежденную изоляцию, и предотвращает аварии из-за перегрузок и коротких замыканий. Применяется в промышленных системах: на станках, конвейерах, в распределительных щитах цехов, складских помещениях и других объектах с высокой нагрузкой. Устройство работает в сетях переменного тока 230 В, 50 Гц.

Технические характеристики

• Номинальный ток: 16 А - допустимая постоянная нагрузка без срабатывания
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, подходящий для защиты человека
• Тип тока утечки: A - реагирует на переменный и импульсный постоянный ток утечки (например, от частотных преобразователей и ЭПТ)
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при максимальном КЗ до этого значения
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Количество полюсов: 2 - коммутируются фаза и ноль, нейтраль проходит через устройство
• Номинальное напряжение: 230 В
• Модульная ширина: 3 модуля (54 мм) - занимает минимум места в щите
• Глубина монтажа: 72,5 мм - требует достаточного пространства внутри корпуса
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные провода
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от пыли и влаги; требуется установка в закрытый щит
• Частота: 50 Гц
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Индикация: LED-индикатор включения и сигнализация срабатывания по дифференциальному току

Совместимость и монтаж

АД-12М монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы, совместимые с жесткими и гибкими проводами до 35 мм2. Особенность - возможность одновременного подключения двух проводов к каждому зажиму: один жесткий и один гибкий (шлейфовой проводник). Это упрощает сборку распределительных щитов без необходимости использовать перемычки. Нейтральный проводник проходит через устройство и не отключается - важно не путать с 1P+N устройствами, где ноль разрывается. Монтаж возможен только в сухих, хорошо вентилируемых щитах с классом загрязнения 2.

Безопасность и стандарты

АД-12М соответствует требованиям ГОСТ Р 51326.1, ГОСТ Р 51326.2.1 и ТУ 3422-033-18461115-2010. Соответствие нормам гарантирует надежное срабатывание при утечке 30 мА в течение 0,3 секунды. Устройство сертифицировано для использования в промышленных системах и рекомендовано для проектного ассортимента. Обеспечивает защиту даже при падении напряжения сети до 50 В - сохраняет работоспособность при временных просадках.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите и упрощает схему
• Защита от сверхтоков в обоих полюсах - повышает надежность при КЗ
• Поддержка импульсного тока утечки (тип A) - идеально для современного оборудования с частотными преобразователями
• LED-индикация включения и срабатывания - легко определить причину отключения
• Высокая предельная отключающая способность (4,5 кА) - подходит для сетей с большой мощностью
• Двойное присоединение проводов - ускоряет монтаж и исключает необходимость в дополнительных перемычках

Ограничения применения

• Не предназначено для открытых площадок - степень защиты IP20 требует установки в герметичный щит
• Не подходит для сетей с постоянным током - работает только на 50 Гц переменного тока
• Не используется в качестве основного рубильника - не рассчитан на частые ручные операции включения/выключения
• Не рекомендуется для бытовых помещений с высокой влажностью (ванная, баня) - нужна защита IP44 и выше
• Не следует применять в цепях с большим числом импульсных нагрузок без проверки на ложные срабатывания - хотя тип A адаптирован, экстремальные условия требуют тестирования

Примеры использования

• Щит управления станком с ЧПУ - защита от утечек через изоляцию двигателя и КЗ в кабеле
• Распределительный щит цехового конвейера - комплексная защита от перегрузки и поражения током
• Система освещения на складе с LED-светильниками и драйверами - тип A реагирует на импульсы от драйверов
• Воздушные тепловые завесы и компрессоры - характеризуется пусковыми токами, что учитывает характеристика C

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - максимум 35 мм2, меньшие сечения можно подключать без проблем
• При использовании гибкого провода - используйте наконечники, чтобы избежать плохого контакта
• Проверяйте правильность подключения нулевого проводника - он должен проходить через устройство, а не обходить его
• После установки обязательно протестируйте кнопкой “T” - срабатывание должно происходить немедленно
• При установке в холодных помещениях - убедитесь, что температура не ниже −40 C, особенно зимой
• Для многоквартирных домов и офисов - этот аппарат лучше использовать в групповых щитах, а не на входе, так как 30 мА слишком чувствительно для больших сетей
