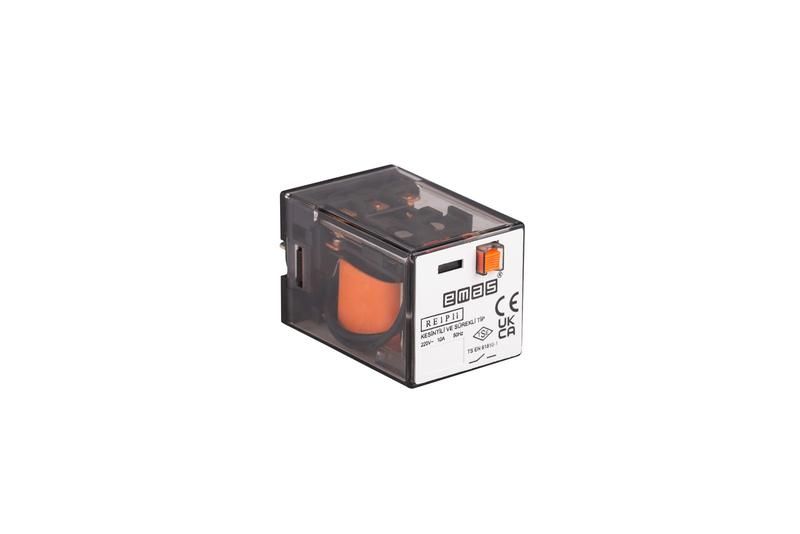

Реле на 11 выводов 24В АС (3 переключающих контакта) EMAS RE1P11AC024

Реле промежуточное EMAS re1p11ac024 предназначено для управления цепями высокой мощности с помощью слабого сигнала 24 В переменного тока. Подходит для автоматизации оборудования, где требуется изоляция между управляющей и силовой цепью.

Назначение и область применения

Реле промежуточное EMAS re1p11ac024 используется для передачи команд от контроллеров, термостатов или других устройств с низким напряжением (24 В AC) к нагрузкам большей мощности - таким как двигатели, нагреватели, светильники или другие реле. Обеспечивает гальваническую развязку, защищая чувствительную электронику от скачков напряжения и помех.

Технические характеристики

• Напряжение катушки: 24 В переменного тока (AC)
• Количество контактов: 3 переключающих (3×SPDT - один нормально открытый, один нормально закрытый, общий контакт на каждый)
• Максимальный коммутируемый ток: до 10 А (для каждого контакта)
• Максимальное коммутируемое напряжение: 250 В AC
• Тип контактов: механические, серебросодержащие, рассчитанные на частые включения
• Класс защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Установка: на DIN-рейку 35 мм

Совместимость и монтаж

Реле промежуточное EMAS re1p11ac024 совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте клеммы с зажимами под провода сечением до 2,5 мм2. Катушка подключается к источникам 24 В AC - например, к выходам PLC, трансформаторам или блокам питания. Убедитесь, что напряжение на катушке соответствует указанному значению - превышение может повредить реле.

Безопасность и стандарты

Реле промежуточное EMAS re1p11ac024 соответствует требованиям IEC/EN 60947-5-1 для аппаратов управления. Применяется в системах, требующих надёжной изоляции, но не предназначен для взрывоопасных сред или применений с повышенными требованиями к безопасности (например, медицинское оборудование).

Преимущества

• Три переключающих контакта позволяют управлять несколькими цепями одновременно без установки нескольких реле
• Высокая долговечность контактов благодаря серебряным сплавам
• Стандартная форма и размеры обеспечивают замену аналогичных моделей других производителей
• Низкий уровень шума при переключении по сравнению с соленоидными реле

Ограничения применения

• Не применяется в цепях постоянного тока - катушка рассчитана исключительно на 24 В AC
• Не имеет защиты от пыли и влаги (IP20); не подходит для открытых площадок, сырых помещений или производств с высокой запылённостью
• Не рекомендуется для частого включения/выключения более 1000 раз в час - возможен быстрый износ контактов
• Не предназначен для работы с реактивными нагрузками выше 800 ВА (например, большие трансформаторы или мощные ЭДС)

Примеры использования

• Управление насосами в системах водоснабжения через сигнал от датчика уровня
• Переключение режимов работы конвейера по команде от ПЛК
• Автоматическое включение освещения в цеху при срабатывании датчика движения
• Интерфейс между низковольтной системой управления и сетевыми нагревательными элементами

Практические советы

• При подключении нагрузки свыше 5 А используйте дополнительную защиту - предохранители или тепловые реле
• Учитывайте посадочные размеры: реле занимает одну секцию на DIN-рейке; при компактном монтаже оставьте минимум 10 мм свободного пространства вокруг для теплоотвода
• Проверяйте целостность контактов мультиметром после длительной эксплуатации - окисление может вызвать перегрев
• Для частых переключений выбирайте модели с увеличенным ресурсом - EMAS re1p11ac024 рассчитан на 100 000 операций при номинальной нагрузке
