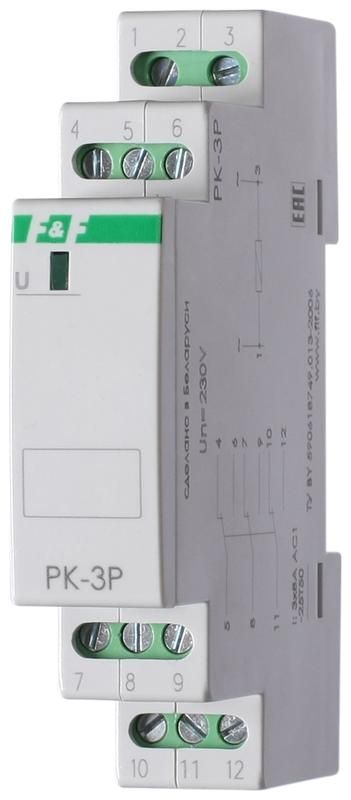

Реле электромагнитное PK-3P 24 - EA06.001.021 Евроавтоматика

Реле промежуточное PK-3P от Евроавтоматика ФиФ - устройство для управления мощными нагрузками через слабые сигналы 24 В постоянного или переменного тока. Подходит для установки на DIN-рейку в щитах автоматизации, используется там, где нужна надёжная гальваническая развязка между управлением и силовой частью.

Назначение и область применения

Реле промежуточное PK-3P применяется для передачи сигнала управления от контроллеров, терморегуляторов, PLC или кнопочных постов к более мощным потребителям - контакторам, насосам, нагревательным элементам, светильникам. Благодаря гальванической развязке защищает чувствительную электронику от помех и высоких напряжений в силовых цепях. Часто встречается в системах автоматизации производства, HVAC, пищевой промышленности и на объектах с жесткими требованиями к безопасности.

Технические характеристики

• Напряжение питания: 24 В AC/DC - работает как от сети переменного, так и постоянного тока, без необходимости перенастройки;
• Коммутируемый ток: 8 А на каждый контакт - позволяет управлять нагрузками до 1920 Вт при 240 В AC (или эквивалентной мощности при DC);
• Количество контактов: 3 переключающие группы (3NO/NC) - каждая группа имеет один нормально открытый и один нормально закрытый контакт;
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными шкафами автоматики;
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли;
• Индикация: светодиод - показывает состояние включения обмотки реле;
• Число модулей DIN: 1 - занимает минимальное место в распределительном щите;
• Рабочий температурный диапазон: от –25 C до +50 C - подходит для помещений с умеренным климатом;
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях повышенной влажности и колебаний температуры, типичных для промышленных объектов России и стран СНГ;
• Поляризация: свободная - можно подключать питание любой полярностью (не важно, куда подать “+”, а куда “–” при DC);
• Частота: 50 Гц - оптимизировано для сетей стран СНГ.

Совместимость и монтаж

Реле промежуточное PK-3P легко устанавливается на стандартную DIN-рейку 35 мм. Для подключения используйте винтовые клеммы - затягивайте провода усилием, достаточным для плотного контакта, но без излома жил. Максимальное сечение провода - 2,5 мм2. Обязательно проверьте соответствие напряжения питания (24 В AC/DC) источникам управления - не допускается подключение к 220 В или другим уровням. Индикатор горит при наличии напряжения на катушке - это помогает диагностировать работоспособность устройства без тестера.

Безопасность и стандарты

• Соответствует директивам ЕС 2014/30/EU (ЭМС) и 2014/35/EU (низковольтное оборудование);
• Обеспечивает гальваническую развязку между управляющей и коммутируемой цепью - снижает риск повреждения контроллеров;
• Не содержит опасных материалов согласно RoHS.

Преимущества

• Поддержка AC/DC - универсальное решение для различных систем управления;
• Три независимых переключающих группы - позволяют управлять несколькими нагрузками одним устройством;
• Светодиодная индикация - ускоряет поиск неисправностей;
• Компактный формат (1 модуль DIN) - экономит место в шкафу;
• Высокая механическая долговечность - рассчитано на десятки тысяч операций включения/выключения.

Ограничения применения

• Защита IP20 исключает использование во влажных, запылённых или наружных помещениях - требует герметичного корпуса или шкафа;
• Не предназначен для работы при температурах ниже –25 C или выше +50 C - не использовать в холодильных камерах или рядом с печами;
• Максимальный ток 8 А - нельзя применять для управления двигателями мощнее ~2 кВт без дополнительных контакторов;
• Не имеет функции задержки времени или защиты от перегрузки - требуется внешняя защита при работе с индуктивными нагрузками.

Примеры использования

• Управление трёмя насосами от одного выхода PLC;
• Переключение режимов освещения в производственном цехе по команде с пульта;
• Разрыв цепи нагревателя при аварии по сигналу от термодатчика;
• Интерфейс между 24 В DC-системой управления и 220 В AC-устройствами (например, вентиляторами).

Практические советы

• При использовании с индуктивными нагрузками (катушки, двигатели) рекомендуется параллельно контактам установить RC-цепочку или варистор для гашения переходных процессов;
• Проверяйте посадочный диаметр винтовых клемм - они подходят под стандартные кабели, но не для многожильных проводов без наконечников;
• Если вы заменяете старое реле, сравните количество контактов и тип коммутации - PK-3P имеет 3NO/NC, что отличается от обычных 1NO или 2NO;
• Для длительной работы в условиях частых включений - следите за нагревом корпуса. Перегрев указывает на превышение тока или плохой контакт в клеммах.
