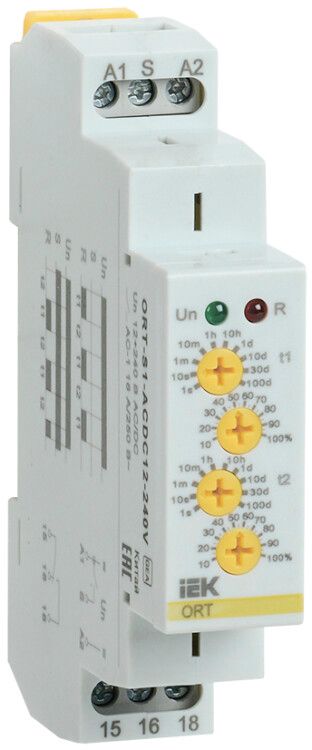

Реле циклическое ORT. 1 конт. 12-240 В AC/DC | ORT-S1-ACDC12-240V IEK

Реле циклическое 1 контакт 12–240 В AC/DC от бренда ONI (IEK), артикул ort-s1-acdc12-240v, предназначено для автоматического управления оборудованием с циклическими режимами работы - включение на заданное время, затем выключение на другое. Подходит для систем, где требуется точная временная последовательность без участия оператора.

Назначение и область применения

Реле циклическое 1 контакт 12–240 В AC/DC управляет нагрузкой по принципу: включить - подождать T1 - выключить - подождать T2 - повторить. Это позволяет автоматизировать процессы, требующие периодических циклов, например, вентиляцию, освещение, насосы, нагреватели или конвейеры. Устройство работает как автономный таймер, не требует внешнего контроллера.

Технические характеристики

• Тип: реле циклическое с одним перекидным контактом
• Количество контактов: 1 НО (нормально открытый) + 1 перекидной
• Род тока: переменный и постоянный (AC/DC)
• Напряжение питания: 12–240 В (работает как на бытовой сети 220 В, так и на низком напряжении 24 В)
• Номинальный ток контакта: 16 А - способно коммутировать мощные нагрузки до 3,5 кВт при 220 В
• Задержка на включение: да - можно установить интервал перед первым включением после подачи питания
• Задержка на выключение: да - устройство сохраняет состояние на заданное время после снятия сигнала
• Монтаж: на DIN-рейку 35 мм
• Подключение: винтовые зажимы - надёжное и проверенное решение для промышленного монтажа
• Гарантия: 12 месяцев

Совместимость и монтаж

Реле циклическое 1 контакт 12–240 В AC/DC устанавливается на стандартную DIN-рейку без дополнительных креплений. Для подключения используются винтовые зажимы - провода зачищаются на 8–10 мм, затягиваются отверткой. Обязательно соблюдать полярность при работе с постоянным током. Контакты рассчитаны на прямую коммутацию нагрузки - не требуют внешних контакторов при токе до 16 А. Совместимо с большинством промышленных щитов, соответствует типовым решениям IEK.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных и коммерческих объектах. Хотя явного указания стандарта в данных нет, конструкция и исполнение соответствуют общепринятому уровню IP20 (защита от прикосновения и ограниченной пыли). Применяется в помещениях с нормальной влажностью и температурой от –25C до +60C - не предназначен для улицы или сырых сред.

Преимущества

• Широкий диапазон рабочего напряжения - совместим с сетями 12 В, 24 В, 110 В, 220 В, 240 В
• Обе функции задержки (включение и выключение) позволяют гибко настраивать циклы без внешней логики
• Перекидной контакт обеспечивает возможность управления двумя цепями (например, включение одного устройства и одновременное выключение другого)
• Не требует программирования - все настройки механические, через регуляторы на корпусе
• Высокая долговечность благодаря качественным материалам и сборке от ONI (IEK)

Ограничения применения

• Не предназначено для частых включений свыше 1000 циклов в час - возможен износ контактов
• Не подходит для защиты от перегрузок или коротких замыканий - необходимо использовать дополнительно автоматы или предохранители
• Не имеет индикации состояния - нельзя определить текущий этап цикла визуально без внешнего контроля
• Не работает при напряжении ниже 12 В или выше 240 В - превышение может повредить внутреннюю электронику
• Не герметичное - запрещён монтаж во влажных, пыльных или взрывоопасных зонах без дополнительной защиты

Примеры использования

• Вентиляционная система: включается на 15 минут, выключается на 45 минут - цикл повторяется
• Освещение в подъезде: свет включается на 10 секунд после движения, потом гаснет
• Нагревательный элемент: прогревает деталь 2 минуты, отдых 8 минут - для термообработки
• Автополив: насос включается на 5 минут каждые 2 часа
• Станок с охлаждением: охлаждение включается через 30 секунд после старта двигателя, отключается через 1 минуту после остановки

Практические советы

• При использовании на 12 В - убедитесь, что источник питания стабилен, скачки напряжения могут вызвать сбои
• Настройте время T1 и T2 с учётом теплового режима нагрузки - слишком короткий цикл с высокой мощностью сокращает срок службы контактов
• Проверьте посадочный диаметр DIN-рейки - он должен быть 35 мм, как указано в ГОСТ
• При подключении нагрузки >10 А используйте медные провода сечением не менее 1,5 мм2
• После установки протестируйте работу с минимальными значениями T1/T2 - чтобы убедиться в правильности настройки
• Реле циклическое 1 контакт 12–240 В AC/DC - отличный выбор для модернизации старых систем без замены всей автоматики
