Реле электромагнитное РК-4PR 24 - EA06.001.030 Евроавтоматика

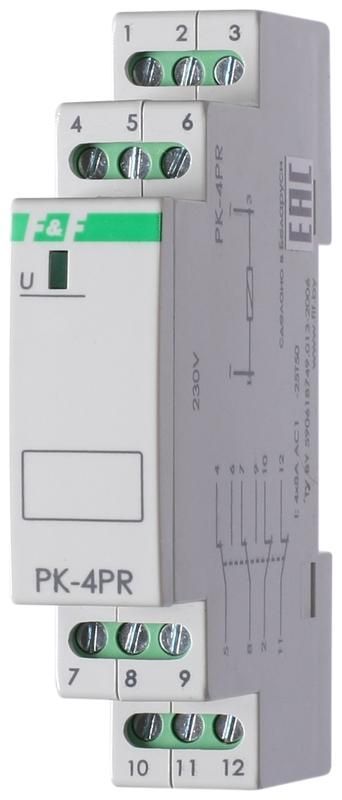

Реле промежуточное PK-4PR/24 - компактное устройство с питанием 24 В AC/DC, предназначенное для гальванической развязки и коммутации слаботочных управляющих сигналов в силовые цепи до 8 А. Установка на DIN-рейку и наличие световой индикации делают его удобным решением для автоматизации оборудования. Бренд: Евроавтоматика ФиФ, артикул: ea06.001.030.

Назначение и область применения

Реле промежуточное PK-4PR/24 используется для передачи управляющего сигнала от контроллеров, терморегуляторов, датчиков или PLC к мощным нагрузкам - например, двигателям, нагревателям, клапанам. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений. Подходит для систем автоматизации, промышленных панелей, станков, конвейеров и распределительных щитов.

Технические характеристики

• Напряжение питания: 24 В переменного или постоянного тока (AC/DC) - работает без переключения режима
• Коммутируемый ток: 8 А на каждый контакт - допустимо управление нагрузками до 1920 Вт при 240 В
• Количество контактов: 4 - два комбинированных (2NO/NC) и два нормально замкнутых (2NC)
• Тип переключения: моностабильный - возвращается в исходное состояние после снятия питания
• Способ монтажа: на DIN-рейку 35 мм, занимает один модуль
• Подключение: винтовые зажимы - совместимы с жилами до 2,5 мм2
• Индикация: светодиод показывает активное состояние обмотки
• Степень защиты: IP20 - противодействует прикосновению пальцев, но не защищена от пыли и брызг
• Рабочий температурный диапазон: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - рассчитано на умеренные и холодные климатические зоны с повышенной влажностью
• Поляризация: свободная - можно подключать провода любым способом, полярность не важна
• Число фаз: однофазное

Совместимость и монтаж

PK-4PR/24 легко устанавливается на стандартную DIN-рейку 35 мм. Для подключения используйте винтовые клеммы - затягивайте провода усилием, достаточным для надежного контакта, но без изгиба жил. Максимальное сечение провода - 2,5 мм2. Контакты рассчитаны на работу с резистивными, индуктивными и емкостными нагрузками. Обязательно проверьте соответствие напряжения управления (24 В AC/DC) и тока нагрузки (не более 8 А на контакт).

Безопасность и стандарты

Реле соответствует директивам ЕС: 2014/30/EU (ЭМС) и 2014/35/EU (низковольтное оборудование). Это гарантирует безопасность при использовании в промышленных установках внутри Евросоюза и странах, признающих эти стандарты. Наличие сертификатов позволяет применять устройство в официальных проектах и при прохождении технического контроля.

Преимущества

• Работает как на переменном, так и на постоянном токе - снижает необходимость хранить несколько типов реле
• Комбинированные контакты (2NO/NC) позволяют реализовать сложные логические схемы без дополнительных элементов
• Световая индикация упрощает диагностику состояния реле без тестера
• Один модуль экономит место в шкафу - идеально для плотной компоновки
• Гальваническая развязка предотвращает повреждение контроллеров от скачков напряжения

Ограничения применения

• Не применяйте в условиях с пылью, влагой или брызгами - степень защиты IP20 недостаточна
• Запрещено использовать для токов выше 8 А - возможен оплавление контактов и выход из строя
• Не рекомендуется для частых включений (более 1000 раз в час) - срок службы контактов ограничен механической износостойкостью
• Не подходит для взрывоопасных сред - отсутствует взрывозащита
• Температура ниже -25 C или выше +50 C может вызвать отказ или изменение параметров

Примеры использования

• Управление двигателем насоса через PLC: слаботочный сигнал 24 В DC от контроллера включает реле, которое замыкает цепь 220 В к мотору
• Автоматический запуск системы отопления: термостат подает 24 В AC на обмотку, реле замыкает цепь к котлу
• Сигнализация аварии: один NC-контакт реле разрывает цепь тревожного зуммера при срабатывании
• Резервирование: NO и NC контакты используются для переключения между основным и резервным источником питания

Практические советы

• Выбирайте реле с запасом по току - лучше 8 А, чем 5 А, даже если нагрузка 3–4 А, чтобы продлить срок службы контактов
• Проверяйте напряжение на обмотке перед подключением - неверное напряжение (например, 110 В вместо 24 В) сразу выведет реле из строя
• При работе с индуктивными нагрузками (катушки, двигатели) добавьте дугогашение (варистор или RC-цепь) для увеличения долговечности контактов
• Обязательно закрепите все провода в клеммах - плохой контакт вызывает нагрев и ложные срабатывания
• Для обслуживания: индикатор горит - значит, обмотка под напряжением; если не горит - проверьте питание, а не саму нагрузку
