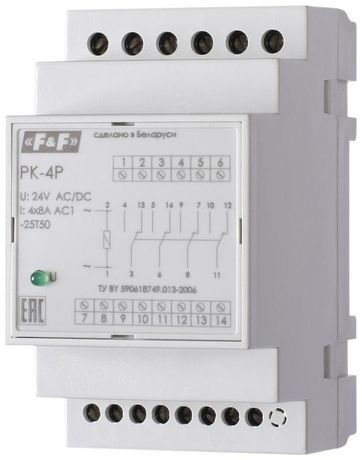

Реле электромагнитное PK-4P 24 - EA06.001.024 Евроавтоматика

Реле промежуточное PK-4P от Евроавтоматика ФиФ - компактное устройство для управления мощными нагрузками через слабые сигналы, установленное на DIN-рейке. Подходит для систем автоматизации, где требуется надёжная гальваническая развязка и коммутация четырёх цепей при напряжении 24 В.

Назначение и область применения

Реле промежуточное PK-4P используется для передачи управляющего сигнала от контроллеров, датчиков или кнопок к более мощным потребителям - таким как двигатели, светильники, клапаны или другие реле. Благодаря гальванической развязке, оно защищает чувствительную электронику от помех и высоких напряжений в силовых цепях. Применяется в панелях управления, промышленной автоматике, конвейерах, насосных станциях и системах освещения.

Технические характеристики

• Род тока: переменный и постоянный (AC/DC)
• Напряжение питания: 24 В
• Частота: 50 Гц (для переменного тока)
• Коммутируемый ток: 8 А на каждый контакт
• Количество переключающих контактов: 4 (все - перекидные, НЗ/НО)
• Тип подключения: винтовые зажимы
• Индикация состояния: светодиодная (горит при включении)
• Монтаж: на DIN-рейку 35 мм, занимает 3 модуля
• Степень защиты: IP20 - против прикосновения к токоведущим частям, без защиты от воды и пыли
• Диапазон температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом, без конденсации
• Количество фаз: однофазное

Совместимость и монтаж

PK-4P совместим со всеми стандартными DIN-рейками 35 мм, используемыми в щитах управления. Монтаж осуществляется простым защёлкиванием - устройство фиксируется механически без инструментов. Для подключения проводов используются винтовые клеммы: рекомендуется использовать однопроволочные медные жилы сечением до 2,5 мм2. Перед установкой проверьте соответствие напряжения питания 24 В AC/DC - подключение к другому напряжению повредит реле. Каждый из 4 контактов имеет одинаковые параметры: 8 А, НЗ+НО, что позволяет гибко распределить функции управления.

Безопасность и стандарты

Реле промежуточное PK-4P соответствует директивам ЕС: 2014/30/EU (электромагнитная совместимость) и 2014/35/EU (низковольтное оборудование). Это гарантирует безопасность при использовании в промышленных условиях и возможность легального ввоза в страны ЕАЭС и ЕС. Сертифицировано для работы в электрических панелях класса II (двойная изоляция).

Преимущества

• Четыре полностью независимых переключающих контакта - позволяют заменить несколько одиночных реле
• Поддержка как переменного, так и постоянного тока - универсальное решение для различных систем
• Светодиодная индикация - наглядно показывает состояние активации, упрощает диагностику
• Компактный формат (3 модуля) - экономит место в шкафу
• Высокая надёжность электромагнитного типа - работает без программирования и не требует обслуживания

Ограничения применения

PK-4P нельзя применять в условиях повышенной запылённости, сырости или на улице - степень защиты IP20 не предохраняет от попадания пыли и брызг. Также не предназначен для коммутации токов выше 8 А - превышение вызовет оплавление контактов. Не следует использовать в средах с температурой ниже -25 C или выше +50 C. Отказ от соблюдения этих условий снижает срок службы и создаёт риск аварии.

Примеры использования

• Управление трёмя двигателями и одним световым индикатором из одного PLC-выхода
• Переключение режимов работы станка: быстрый ход / медленный ход / останов
• Автоматическое включение системы вентиляции при срабатывании датчика температуры
• Разделение цепей управления (24 В DC) и силовой цепи (220 В AC) в пульте управления

Практические советы

• При подключении к 24 В DC убедитесь в правильной полярности - хотя реле работает и на переменном токе, неверная полярность может повлиять на работу индикации
• Не затягивайте винты слишком сильно - это повредит пластиковую клемму; достаточно плотного контакта
• Для долговечности контактов не коммутируйте индуктивные нагрузки (например, катушки реле) без гашения переходных процессов - добавьте RC-цепь или диод
• При группировке нескольких PK-4P в одном шкафу обеспечьте воздушный зазор минимум 10 мм между корпусами для лучшего теплоотвода
• Проверяйте целостность контактов мультиметром перед первым включением - особенно после длительного хранения
