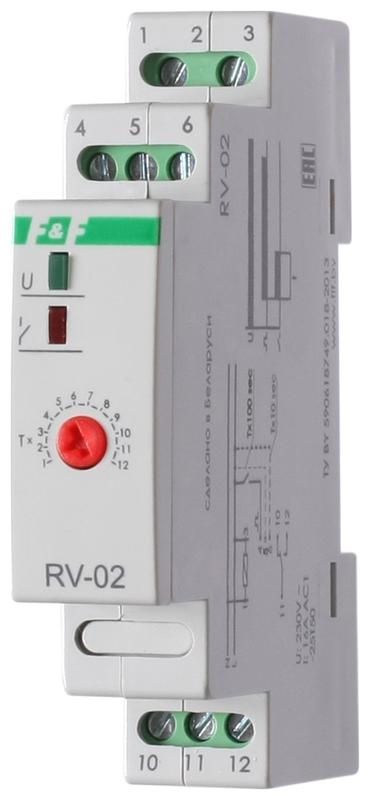

Реле времени RV-02 (задержка выкл. (1..120сек) 230В 16А 1перекл. IP20 монтаж на DIN-рейке) F&F EA02.001.008 Евроавтоматика

Реле времени Евроавтоматика ea02.001.008 - устройство для автоматического отключения нагрузки с задержкой после снятия питания или управляющего сигнала. Подходит для установки на DIN-рейку в щитах систем вентиляции, освещения, отопления и автоматизации. Номинальная коммутация - 16 А при 230 В переменного тока.

Назначение и область применения

Реле времени Евроавтоматика ea02.001.008 используется для включения и отключения электроприборов с задержкой по времени. Применяется в системах:

• вентиляции - для продувки воздуха после выключения оборудования;
• освещения - для плавного гашения света;
• отопления - для завершения циркуляции теплоносителя после остановки насоса;
• сигнализации - для временного удержания срабатывания звукового или светового оповещения;
• промышленного оборудования - для последовательного запуска/останова механизмов.

Технические характеристики

• Питание: 230 В переменного тока (AC)
• Коммутируемый ток: 16 А
• Тип контактов: 1 переключающий (НО/НЗ) - один нормально открытый и один нормально закрытый
• Диапазон выдержки времени: от 0,1 секунды до 2 073 600 секунд (до 24 дней)
• Режимы работы: два - по питанию и по управляющему сигналу
• Функция задержки при отключении: да
• Формирование импульса: да - возможен одиночный выходной импульс заданной длительности
• Индикация: светодиодная - показывает состояние работы
• Количество модулей DIN: 1
• Степень защиты: IP20 - защищён от прикосновений и ограниченного доступа пыли, не предназначено для улицы
• Климатическое исполнение: УХЛ4 - работает при температуре от -25 C до +50 C
• Нормативный документ: ТУ BY 590618749.018-2013

Совместимость и монтаж

Реле времени Евроавтоматика ea02.001.008 монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения расположены спереди - удобны для быстрого обслуживания. Для подключения питания используйте клеммы L/N. Управление осуществляется через клемму S (входной сигнал) и выходные контакты 10–11 / 11–12. Максимальное сечение провода - 2,5 мм2. Не требует внешнего источника питания - работает напрямую от сети 230 В.

Безопасность и стандарты

Устройство соответствует требованиям ТУ BY 590618749.018-2013. Защита IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям внутри щита. Работает в условиях, где нет воздействия воды, масла, агрессивных паров и прямых солнечных лучей. Не предназначен для взрывоопасных сред.

Преимущества

• Два способа запуска: по включению питания или по внешнему управляющему сигналу - гибкость в проектировании схем
• Высокий диапазон выдержки времени - от долей секунды до нескольких суток
• Контакт 16 А позволяет коммутировать мощные нагрузки без дополнительных контакторов
• Светодиодная индикация наглядно показывает текущий режим работы
• Одномодульный корпус экономит место в распределительном щите

Ограничения применения

• Не применяется во влажных помещениях, на улице или в местах с высокой запылённостью из-за степени защиты IP20
• Не рассчитан на постоянную работу при температурах ниже -25 C или выше +50 C
• Нельзя использовать с постоянным током - только переменный 230 В
• При использовании входа управления (S) требуется источник сигнала с минимальным уровнем напряжения, совместимым с внутренней логикой устройства

Примеры использования

• Освещение в туалете: после открытия двери (замыкание контакта S) включается свет, через 30 секунд - выключается, даже если человек ещё там.
• Вентиляция в кухне: после выключения плиты реле продолжает работать 10 минут - обеспечивает удаление запахов.
• Обогреватель: после отключения термостата реле включает вентилятор на 5 минут для остывания ТЭНа.
• Автоматический полив: при срабатывании датчика вода включается, через 120 секунд - отключается, даже если датчик остаётся активным.

Практические советы

• При настройке времени учтите, что максимальный интервал - более 24 часов; для задач с меньшей задержкой точность составляет +-1 %.
• Подключение входа S: используйте сухой контакт (реле, кнопка, датчик) - не подавайте напряжение напрямую!
• Проверьте посадочные размеры: ширина корпуса 17,5 мм - легко поместится рядом с другими модулями.
• При работе с индуктивными нагрузками (электромагниты, двигатели) рекомендуется установить RC-глушитель на контакты для увеличения срока службы.
• Если нужна задержка именно при включении - используйте другой тип реле. Это устройство имеет задержку только при отключении.
