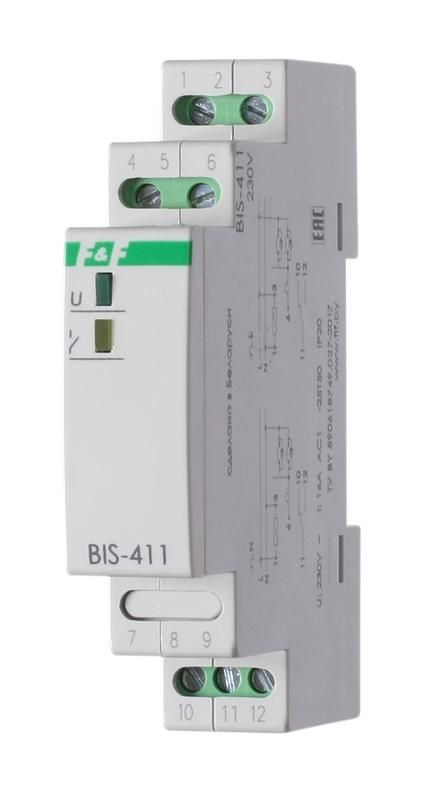

Реле импульсное BIS-411 (230В 16А 1Р монтаж на DIN-рейке 35мм) F&F EA01.005.001 Евроавтоматика

Реле импульсное BIS-411 от Евроавтоматика - бистабильное устройство для удалённого включения и выключения нагрузки через кнопочные выключатели, установленное на DIN-рейку. Подходит для управления освещением и бытовой техникой из нескольких точек, работает от сети 230 В переменного тока.

Назначение и область применения

Реле импульсное BIS-411 предназначено для управления электрическими нагрузками - например, светом, розетками или маломощным оборудованием - с помощью нескольких кнопочных выключателей, подключённых параллельно. Каждое нажатие любой кнопки меняет состояние реле: если было включено - выключает, если выключено - включает. Это удобно для помещений с несколькими выходами: лестницы, коридоры, большие комнаты, гаражи.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток: 16 А (до 2000 Вт при 230 В)
• Тип контактов: один нормально открытый (НО) и один нормально закрытый (НЗ)
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям, но не от пыли и влаги
• Количество фаз: однофазное
• Индикация: светодиод показывает текущее состояние (вкл./выкл.)
• Габариты: 1 модуль (стандартная ширина для DIN-рейки)
• Диапазон температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата в помещениях
• Ручное управление: есть - можно вручную перевести контакт механически

Совместимость и монтаж

Реле импульсное BIS-411 устанавливается на стандартную DIN-рейку 35 мм. Для подключения используются клеммы на передней панели: L/N - питание, A1/A2 - управляющие импульсы от кнопок, L1/L2 - коммутируемые контакты. Кнопочные выключатели подключаются параллельно между A1 и A2. Можно использовать кнопки с подсветкой - они не вызывают ложных срабатываний. Монтаж не требует специальных инструментов - достаточно отвертки для затяжки клемм.

Безопасность и стандарты

Реле импульсное BIS-411 соответствует директивам ЕС: 2014/30/EU (электромагнитная совместимость) и 2014/35/EU (безопасность низковольтного оборудования). Применяется в системах, где требуется надёжное и безопасное управление нагрузкой без постоянного удерживания кнопки.

Преимущества

• Память состояния - после отключения питания реле сохраняет последнее положение контактов
• Поддерживает кнопки с подсветкой - не возникает помех от тока подсветки
• Ручной переключатель позволяет изменить состояние даже без сигнала
• Малые габариты - занимает всего 1 модуль на рейке, экономит место в щите
• Светодиодная индикация - сразу видно, включена ли нагрузка

Ограничения применения

• Не предназначен для установки во влажных или запылённых средах - степень защиты IP20 не обеспечивает защиту от воды и пыли
• Максимальная мощность - 2000 Вт; не подходит для мощных нагревателей, насосов или двигателей выше этого значения
• Только для переменного тока - нельзя применять с постоянным током (DC)
• Не рассчитано на частое срабатывание более 10–15 раз в минуту - длительная работа в режиме “постоянных импульсов” снижает срок службы

Примеры использования

• Освещение в длинном коридоре - три кнопки на каждом конце и в середине
• Свет в гараже - кнопки у ворот и у входа в дом
• Вытяжка на кухне - два выключателя: у двери и у плиты
• Система “умный дом” - интеграция с кнопками без сложной автоматизации

Практические советы

• При подборе кнопок используйте только нормально разомкнутые (кнопки без фиксации) - с фиксацией реле будет работать некорректно
• Проверьте посадочный диаметр провода - клеммы рассчитаны на жилы до 2,5 мм2
• Если используется несколько реле в одном щите - расставьте их с зазором для лучшего теплоотвода
• Не подключайте к этому реле устройства с высоким пусковым током (например, люминесцентные лампы с ЭПРА) - возможны отказы контактов
• Для обслуживания - всегда отключайте питание перед доступом к клеммам
