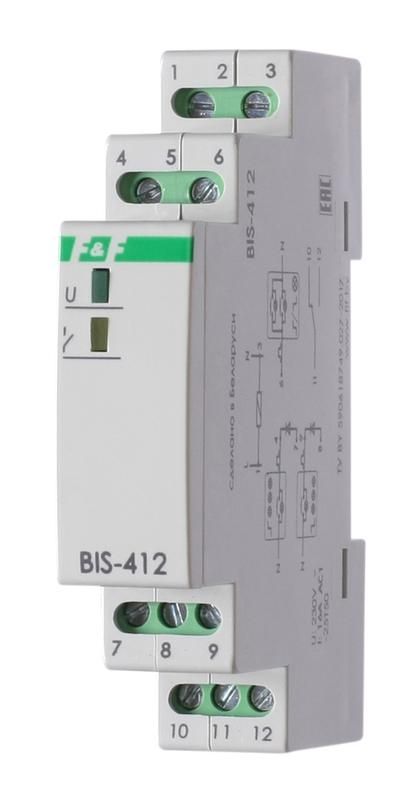

Реле импульсное BIS-412 (для группового режима работы; монтаж на DIN-рейке 230В 16А 1P IP20) F&F EA01.005.007 Евроавтоматика

Реле импульсное BIS-412 от Евроавтоматика - это бистабильное устройство для централизованного управления освещением и другими нагрузками из нескольких точек. Монтируется на DIN-рейку, работает от сети 230 В AC, коммутирует ток до 16 А. Подходит для систем, где важно сохранить состояние включения после отключения питания.

Назначение и область применения

Реле импульсное BIS-412 предназначено для управления одной нагрузкой - например, светом, вентиляцией или оборудованием - с помощью нескольких кнопочных выключателей, установленных в разных местах. Отличается от обычных реле тем, что не требует постоянного удерживания кнопки: один импульс включает, второй - выключает. Сохраняет последнее состояние даже при отключении питания.

Подходит для:

• Управления освещением в длинных коридорах, многоэтажных зданиях, офисах;
• Контроля оборудования на производстве через несколько пунктов управления;
• Систем, где требуется надёжное включение/выключение без механических переключателей.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток: 16 А (до 2000 Вт при 230 В)
• Тип контакта: 1 нормально открытый (НО) / 1 нормально закрытый (НЗ)
• Количество управляемых входов: 3 независимых
• Способ монтажа: на DIN-рейку шириной 35 мм (1 модуль)
• Степень защиты: IP20 - защищён от прикосновений и ограниченной пыли, не предназначен для влажных сред
• Диапазон температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата в помещениях
• Индикация: светодиод показывает текущее состояние выхода (вкл./выкл.)
• Ручное управление: есть - можно вручную перевести контакт в нужное положение
• Совместимость с выключателями: поддерживаются кнопочные выключатели с подсветкой

Совместимость и монтаж

Реле импульсное BIS-412 устанавливается на стандартную DIN-рейку 35 мм. Ширина устройства - всего 1 модуль, что позволяет разместить несколько таких реле в одном распределительном щите без перегрузки.

Для подключения используются три входа управления: каждый из них подключается к одному кнопочному выключателю. Все выключатели работают параллельно - нажатие любого из них меняет состояние реле. Контакты реле подключаются к нагрузке (например, лампе) через L и N. Ноль и фаза подаются на соответствующие клеммы питания - полярность важна.

Не используйте автоматические выключатели или диммеры на входе управления - они не передают импульс, необходимый для переключения.

Безопасность и стандарты

Реле импульсное BIS-412 соответствует директивам ЕС:

• 2014/30/EU - Электромагнитная совместимость (EMC)
• 2014/35/EU - Низковольтное оборудование (LVD)

Обеспечивает безопасную работу в бытовых и промышленных условиях при соблюдении допустимых нагрузок и условий окружающей среды.

Преимущества

• Память состояния - не теряет настройки при отключении электропитания
• Три входа управления - удобно для сложных схем с несколькими точками включения
• Поддержка кнопок с подсветкой - не вызывает помех и не ложных срабатываний
• Малые габариты - экономит место в щитке
• Светодиодная индикация - сразу видно, включена ли нагрузка
• Ручной перевод - возможность проверки и принудительного изменения состояния без внешнего сигнала

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылью или риском попадания воды - степень защиты IP20 недостаточна
• Не рассчитано на частое включение/выключение более 10 раз в минуту - возможен перегрев контактов
• Не подходит для управления двигателями, трансформаторами или емкостными нагрузками выше 2000 Вт
• Требуется стабильное напряжение 230 В +-10%; скачки напряжения могут повредить внутреннюю электронику
• Не используется в качестве основного выключающего аппарата - только как элемент управления

Примеры использования

• Освещение в трёхэтажном доме: одна лампа в коридоре управляется кнопками на первом, втором и третьем этажах - все подключены к одному BIS-412
• Производственный участок: включение вентилятора с пультов у станка, у оператора и у главного щита
• Свет в большом зале: кнопки у всех дверей и у прохода - любой человек может включить/выключить свет, не добираясь до щита

Практические советы

• При подключении кнопок с подсветкой - обязательно используйте резисторы (обычно 1–2 кОм) параллельно нагрузке, чтобы предотвратить мерцание лампы при выключенном состоянии
• Проверьте посадочный диаметр провода: клеммы рассчитаны на жилы 0,5–2,5 мм2
• Не запускайте реле без нагрузки - тестирование лучше проводить с лампой накаливания 100–200 Вт
• При установке в щитке с большим количеством аппаратов - обеспечьте достаточное охлаждение, особенно при работе на максимальной нагрузке
• Если реле не реагирует на кнопки - проверьте целостность цепи управления и наличие импульса (не постоянного напряжения)
